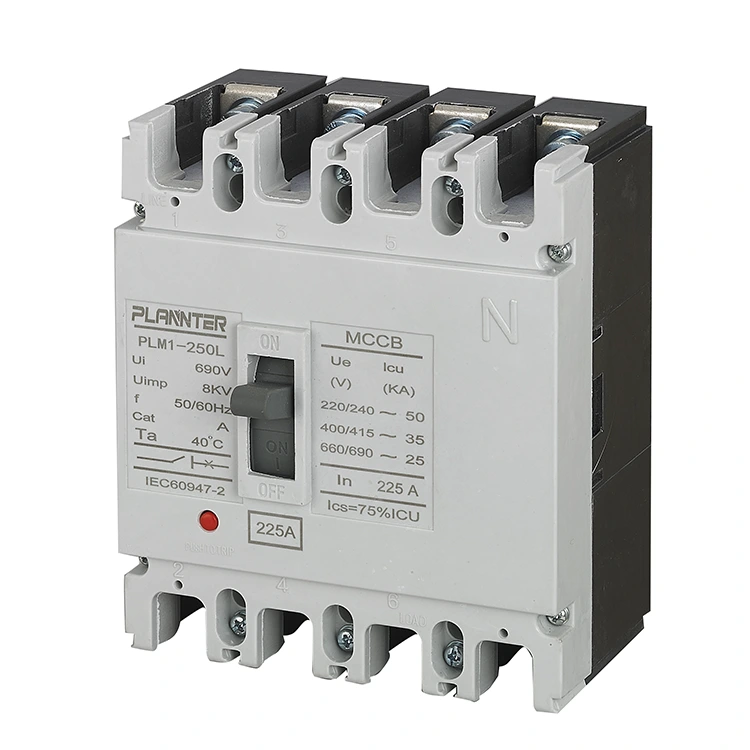

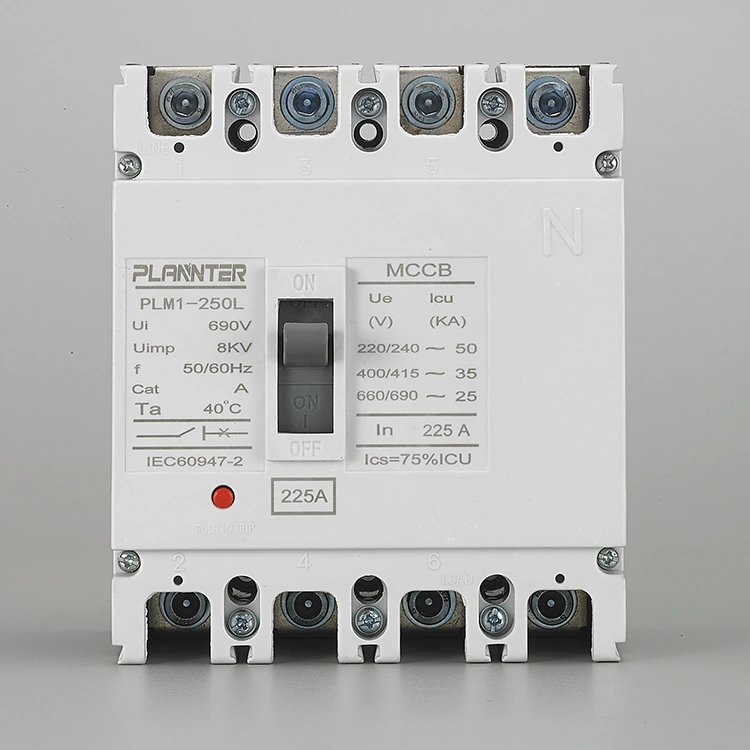

AC 4 poolusega vormitud korpusega kaitselüliti 225A

Mis on vahelduvvoolu 4 poolusega vormitud korpusega kaitselüliti 225A?

TheAC 4 poolusega vormitud korpusega kaitselüliti 225Aon spetsiaalne elektriline kaitseseade, mis on ette nähtud kolmefaasiliste ahelate kaitsmiseks nulljuhtmega (L1, L2, L3, N). Nimetatud 225 amprit, see toimib keskse voolujaotuse põhikomponendina, kaitstes allavoolu seadmeid ülekoormuse ja lühiste eest, tagades samal ajal süsteemi täieliku isolatsiooni.

Kuidas see töötab, töötab ja silub

Töömehhanism

Seadmel on selge, tundlik käsitsijuhtimismehhanism, millel on selge kombatav tagasiside. Käepidemete positsioonid on selgelt märgitud:

• SEES:Ahel on suletud ja pingestatud.
• VÄLJAS:Ahel on avatud ja pingevaba.
• KOKKUNUD:Vaheasend, mis näitab riket.

Tööpõhimõte

AC 4 poolusega vormitud korpusega kaitselüliti 225A kasutab kahekihilise kaitse jaoks termomagnetilist väljalülitusseadet:

• Soojuskaitse (ülekoormus):Kasutab bimetallelementi, et tagada pöördajaline väljalülitus. Mida suurem on ülekoormusvool, seda kiirem on reis.
• Magnetkaitse (lühis):Annab kohese reaktsiooni suure ulatusega rikkevooludele (kuni kümneid kA) koheselt.

Kasutuselevõtt ja tarvikud

Seeria pakub tugevat laiendatavust konkreetsete rakendusvajaduste jaoks. Kasutuselevõtt hõlmab vajalike lisandmoodulite installimist määratud pesadesse:

• Abikontaktid:Kaitselüliti oleku kaugsignaali andmiseks.
• Šundi vabastamine:Võimaldab kaitselüliti kaugjuhtimist välja lülitada/avada.
• Alapinge vabastus:Aktiveerib kaitselüliti automaatselt, kui pinge langeb alla ohutu taseme.
• RCD moodul:Lisab igakülgse ohutuse tagamiseks maanduslekkekaitse.

Peamised tehnilised omadused ja spetsifikatsioonid

Mahutavus

Nimivool225A, sobib vahejaotuskoormusteks.

poolakad

4-pooluseline (4P):Kaitseb kolme faasi pluss nulli, tagades vooluringi täieliku isolatsiooni.

Pinge

Mõeldud tavaliste vahelduvvoolu jaotusvõrkude jaoks (tavaliselt 400V/690V vahelduvvoolu).

Reisiüksus

StandardneSoojus-magnetilineolenevalt mudelivariandist reguleeritavate või fikseeritud seadistustega seade.

Katkesta reitingud

Kõrge lühise katkestusvõime (Icu), mis suudab ohutult käidelda kümneid kiloampreid.

Paigaldamine

Kasutab turvaliseltpoltühendused, tagades suure voolutugevusega rakenduste jaoks usaldusväärse elektriliidese.

Ehitus

Tugev vormitud korpuse disain, mis on löögikindel ja mõõtmetelt stabiilne.

Kvaliteedi tagamine ja kohaletoimetamine

Meie põhimõte Pugao Electricis on "tõkestada defektide edasiliikumist järgmisse etappi".

• 100% ülevaatus:Iga üksus läbib enne saatmist mehaanilised, elektrilised ja keskkonnakatsed.
• Ekspordiklassi pakend:AC 4 poolustega valatud korpusega kaitselüliti 225A on kindlustatud vastu pidama pikamaakäsitsemisele.
• Kiire kohaletoimetamine:Tavalised mudelid on sageli saadaval laost, samas kui kohandatud tellimused järgivad kinnitatud tootmisajakava.

<

Toote spetsifikatsioon

KKK

Miks kasutada 3-pooluse asemel 4-poolust?

4-pooluseline kaitselüliti ühendab lahti kõik kolm faasijaneutraaljuht üheaegselt. See on hädavajalik:

• Ohutus:Tagab hoolduspersonali vooluringi täieliku isolatsiooni.
• Varutoitesüsteemid:Vajalik ülekandelülitite (ATS) jaoks, et vältida neutraal-maa kontuuride tekkimist elektrivõrgu ja generaatori toite vahel ümberlülitamisel.
• Harmooniline leevendamine:Kaitseb mittelineaarsetest koormustest (nt VFD-d ja arvutid) põhjustatud neutraalvoolude eest.

Mis on nimipinge?

TheAC 4 poolusega vormitud korpusega kaitselüliti 225Aon tavaliselt mõeldud standardsetele tööstuslikele jaotuspingetele, mida tavaliselt toetatakse400 V kuni 690 V vahelduvvoolusüsteemid. Täpse nimitööpinge (Ue) ja isolatsioonipinge (Ui) leiate seadme konkreetselt andmesildilt.

Mis on reisiüksuse tüüp?

Standardmudelid kasutavad aTermomagnetiline reisiüksus:

• Termiline:Tagab bimetallriba abil pöördaja kaitse ülekoormuse eest.
• Magnetiline:Tagab kohese kaitse lühise eest.

Märkus. Täpsemate seadistuste jaoks võivad saadaval olla elektroonilised reisiüksused.

Mis on purunemisvõime?

Katkestusvõime (Icu) erineb konkreetse mudelivariandi lõikes, kuid on ette nähtud vahejaotusele tüüpiliste oluliste rikkevoolude käsitlemiseks. TheAC 4 poolusega vormitud korpusega kaitselüliti 225Aüldiselt pakub purunemisvõimet vahemikus25kA kuni 85kA(400 V juures), tagades, et see võib lühised ohutult katkestada ilma kahjustamata.
