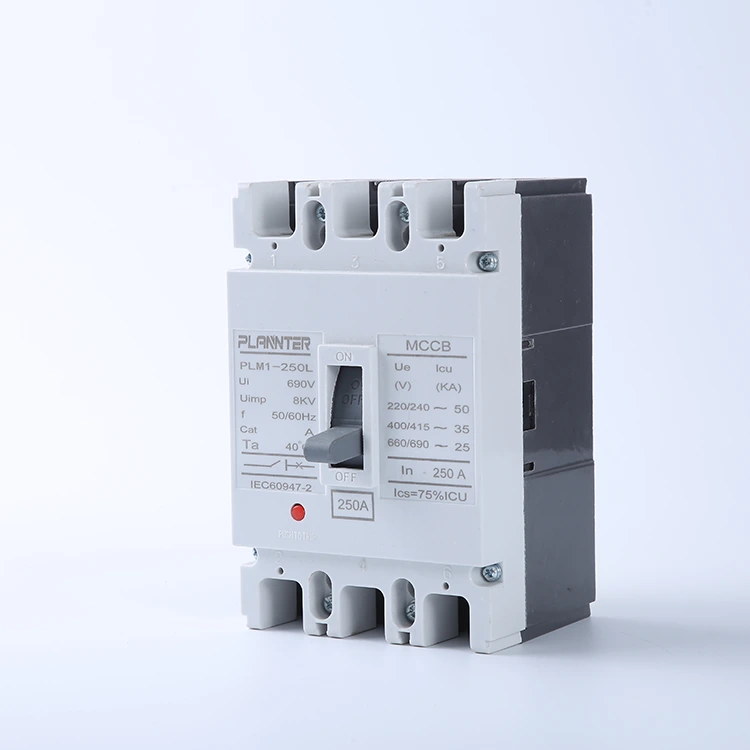

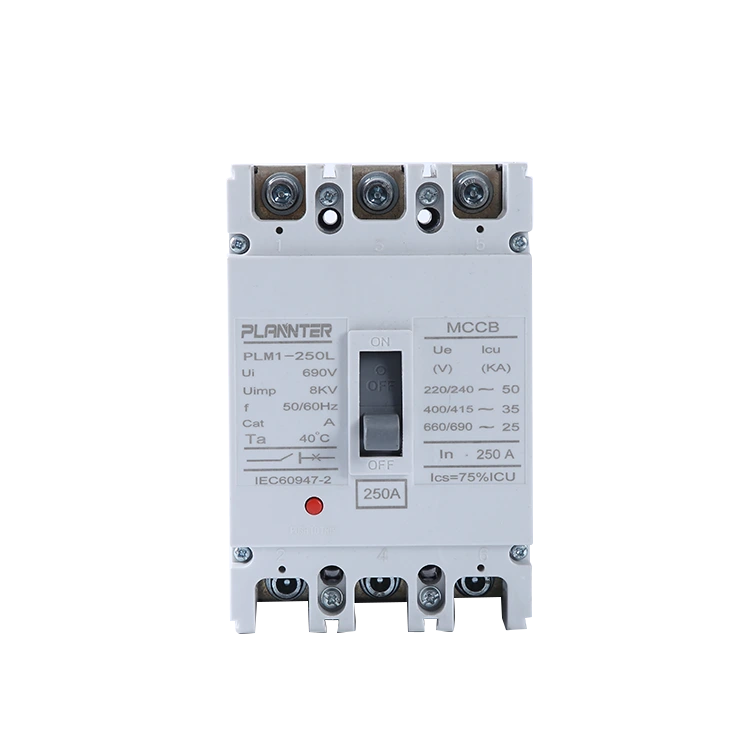

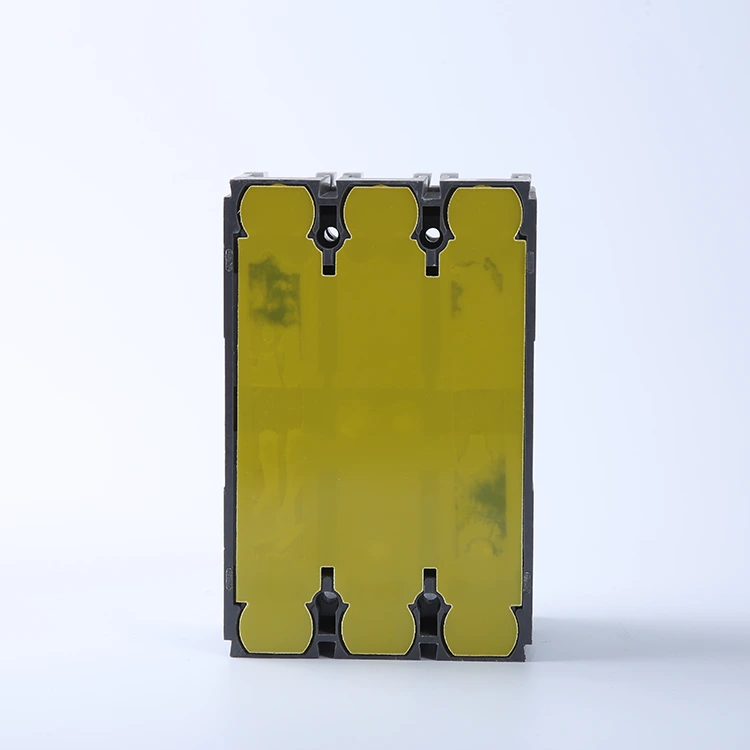

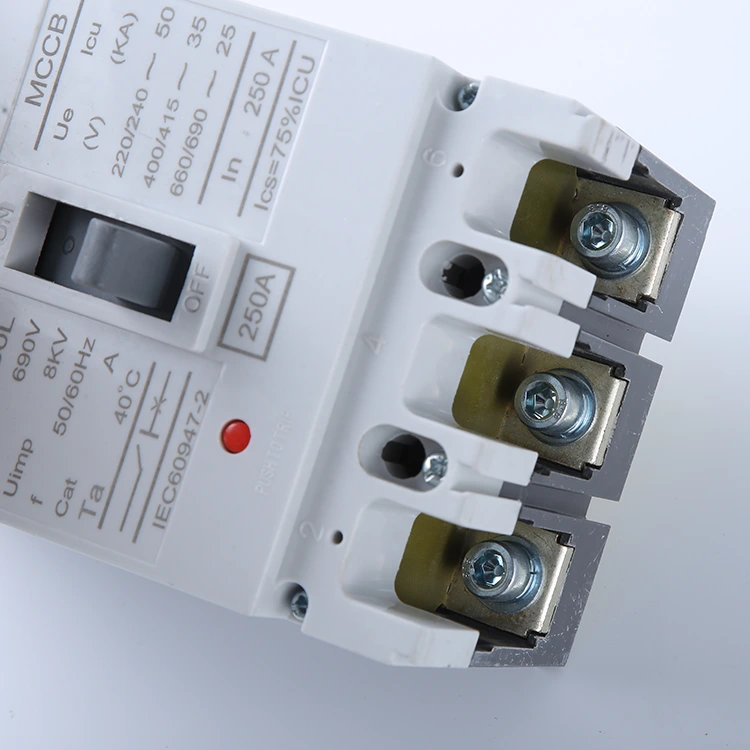

Vahelduvvoolu kõrgepinge korpusega kaitselüliti

AnVahelduvvoolu kõrgepinge korpusega kaitselülition tugev vooluahela kaitseseade, mis on loodud suure voolukoormuse ja äärmuslike lühisolukordade jaoks. See toimib teie elektrisüsteemi "lõpliku kaitsena", tagades katkestuse isegi raskete rikete korral.

Need kaare- ja löögikindlatest materjalidest valmistatud kaitselülitid tagavad mõõtmete stabiilse jõudluse, muutes need suuremahuliste toimingute jaoks toitejuhtimiskappide usaldusväärseks tuumaks.

Peamised omadused ja spetsifikatsioonid

Pinge vahemik

Nimitööpinge:AC 400V/690V; Vahelduvvoolu kõrgepingevormitud korpusega kaitselüliti sobib tööstusliku kvaliteediga kõrgepinge toitejaotusrakenduste jaoks ja toetab kolmefaasilisi kolme juhtmega süsteeme.

Isolatsiooni jõudlus:Omab 3000 V toitesagedust taluv pinge ja 8 kV impulsitaluvuspinge, mis tagab isolatsiooni ohutuse kõrgepinge keskkondades.

Katkestusvõime

Ultimate Short-Circuit BrSöömisvõimsus:Icu ulatub kuni 65 kA–100 kA, võimaldades kiiret voolukatkestust ekstreemsete lühiste rikete korral toimida süsteemi viimase kaitseliinina.

Teenuse lühise katkestusvõimsus:Ics ≥ 50kA, mis võimaldab seadmel püsida töökorras ka pärast mitut rikkekatkestust, vähendades sellega hoolduskulusid.

Praegused reitingud

Hinnatud vool:Hõlmab vahemikku 250A–1600A, toetades standardseid spetsifikatsioone nagu 250A, 400A, 630A, 800A, 1000A, 1250A ja 1600A, et vastata erinevatele koormusnõuetele.

Reguleeritavad reisi sätted:Sellel on termilise väljalülituse vahemik 80%–100% In ja magnetväljalülitusvahemik 4–10 tolli, mis võimaldab selektiivset kaitset häirivate väljalülituste vältimiseks.

Kasutustingimused

Ümbritsev temperatuur:-25°C kuni +70°C, talub äärmuslikke temperatuurikõikumisi tööstuskeskkonnas.

Paigaldusmeetod:Fikseeritud või väljavõetav tüüp; toetab horisontaalseid/vertikaalseid siiniühendusi ja ühildub standardsete jaotuskapi paigaldusmõõtudega.

Kaitseklass:IP20 (kappi paigaldamiseks); korpus on valmistatud kõrge temperatuuri ja löögikindlast tehisplastist ja vastab standardile IEC 60947-2.

Peamised erinevused: madalpinge ja kõrgepinge kaitselülitid

Madalpinge (LV) ja kõrgepinge (HV) kaitse erinevuse mõistmine on teie elektrijaotussüsteemi jaoks õigete seadmete valimisel ülioluline. Siin on, kuidas neid võrrelda:

Madalpinge (LV) kaitselülitid

• Pinge vahemik:Tavaliselt on ette nähtud süsteemidele kuni **1000 V AC**. Üldised hinnangud hõlmavad 240 V ja 400 V elamutes ja väikeses äris kasutamiseks.
• Rakendused:Laialdaselt kasutatav kodumajapidamiste jaotuskilpides, väikestes ärihoonetes ja lõppahela kaitseks (valgustus, pistikupesad).
• Suurus ja keerukus:Üldiselt kompaktne (nt MCB-d) ja lihtsama konstruktsiooniga, keskendudes põhilisele ülekoormus- ja lühisekaitsele ilma keeruliste kaarejuhtimissüsteemideta.

Kõrgepinge (HV) kaitselülitid

• Pinge vahemik:Mõeldud kesk- kuni kõrgepingesüsteemidele, sageli vahemikus **3,3 kV kuni 72,5 kV** või kõrgem.
• Kaare kustutamine:Kuna kõrgepinge tekitab võimsaid kaare, siis need kaitselülitid (nagu meieVahelduvvoolu kõrgepinge korpusega kaitselüliti) vajavad voolu ohutuks katkestamiseks täiustatud kaarkustutustehnoloogiaid, nagu vaakumpudelid, SF6 gaas või spetsiaalsed võred.
• Rakendused:Vajalik raskete tööstusettevõtete, elektrijaamade, suurte trafode ja peamiste jaotustorude jaoks, kus töökindlus on kriitiline.
• Kaitse:Sageli varustatud keerukate elektrooniliste väljalülitusseadmetega täpse selektiivse koordineerimise ja kaugjuhtimisvõimaluste jaoks.

Millised on kõrgepingekaitselülitite tüübid?

Kõrgepingekaitselülitid liigitatakse keskkonda, mida nad kasutavad elektrikaare kustutamiseks. Õige tüübi valimine on süsteemi ohutuse ja tõhususe jaoks hädavajalik.

Vaakumkaitselüliti (VCB)

• Põhimõte:Kasutab kaare kustutamise ja isolatsioonikeskkonnana vaakumit (rõhk < 10⁻⁴ Pa). Gaasi molekulide puudumine muudab kaare enda ülalpidamise äärmiselt keeruliseks.
• Peamised omadused:Kompaktne suurus, pikk kasutusiga ja hooldusvaba töö. Need on keskkonnasõbralikud, kuna ei kasuta gaasi ega õli.
• Rakendus:Domineeriv keskpinge (kuni 40,5 kV) siseruumides kasutatavates jaotusseadmetes.

SF6 kaitselüliti

• Põhimõte:Kasutab väävelheksafluoriidi (SF6) gaasi, mille isolatsioonitugevus on ~2,5x õhust ja kaarekustutusvõime ~100x parem kui õhul.
• Peamised omadused:Suurepärane jõudlus kõrgepinge (HV) ja ülikõrgepinge (EHV) ülekandevõrkudes. Need on töökindlad, kuid vajavad gaasilekke vältimiseks ranget tihendamist.
• Rakendus:Laialdaselt kasutatav alajaamades ja välistingimustes kõrgepinge ülekandeliinides (üle 72,5 kV).

Air Blast vooluahela kaitselüliti

• Põhimõte:Kasutab kaare väljapuhumiseks kõrgsurve suruõhku, jahutades ja kustutades selle kiiresti.
• Peamised omadused:Kiire töö ja tuleohutu (ilma õlita). Need on aga mürarikkad ja nõuavad keerulist õhukompressorisüsteemi.
• Rakendus:Ajalooliselt kasutatud väga kõrgepinge (EHV) süsteemide jaoks, kuigi tänapäevastes võrkudes on see suuresti asendatud SF6 ja VCB-dega.

Kuhu vahelduvvoolu kõrgepinge MCCB sobib?

Kui VCB ja SF6 kaitselülitid käsitlevad ülekandetaseme pingeid, siisVahelduvvoolu kõrgepinge MCCBon konstrueeritud tööstuslikuks keskpinge jaotamiseks (nt 690 V kuni 3,6 kV). See ületab lõhe standardsete madalpingekaitselülitite ja massiivsete kõrgepingelülitite vahel, pakkudes tugevat kaitset rasketele masinatele ja jõukeskustele.

KKK

Mis on nimipinge (Un)?

Nimitööpinge (Un) meie jaoksVahelduvvoolu kõrgepinge MCCBtavaliselt kuni **690 V AC**. See reiting tagab, et kaitselüliti saab ohutult töötada ja vooluahelaid isoleerida kõrgepingelistes tööstuskeskkondades, näiteks suurtes jõukeskustes ja rasketes masinates.

Kas ma saan trafo primaarpoole jaoks kasutada standardset MCCB-d?

Jah, kuid see nõuab hoolikat valikut. Kaitselüliti peab hakkama saama trafo sisselülitusvooluga ilma häiriva väljalülituseta. MeieVahelduvvoolu kõrgepinge MCCBseerias on reguleeritavad magnetväljalülitusseaded (nt 4–10 korda In), mis võimaldab teil seada läve piisavalt kõrgeks, et taluda tõmbevoolu, pakkudes samas lühisekaitset.

Milline on tüüpiline vooluvahemik?

Kõrgepinge vormitud korpusega kaitselülitid katavad tavaliselt suurema voolutugevuse vajadused võrreldes tavaliste miniatuursete kaitselülititega. Meie valik hõlmab tavaliselt alates250A kuni 2500A, mistõttu need sobivad peamiste jaotussööturite ja suurte tööstuslike koormate jaoks.

Mille poolest need kaitsmetest erinevad?

• Lähtestatav:Erinevalt kaitsmetest, mis tuleb pärast riket välja vahetada, saab MCCB pärast väljalülitamist lähtestada.
• Reguleeritavus:MCCB-d võimaldavad reguleerida väljalülitusseadeid (termiline ja magnetiline), pakkudes täpset kaitsekoordinatsiooni, mida fikseeritud kaitsmed ei suuda pakkuda.
• Vahetamine:MCCB võib toimida käsitsi lülitina, et hoolduseks toide välja lülitada.

Mis juhtub, kui kasutan alalisvoolusüsteemis vahelduvvoolu kaitselülitit?

Ärge tehke seda.Vahelduvvoolu kaitselülitid toetuvad elektrikaare kustutamiseks nulli ületavale vahelduvvoolule. Alalisvool ei ületa nulli, mis tähendab, et kaar ei kustu ja võib põhjustada tulekahju või plahvatuse. Peate kasutama spetsiaalselt alalisvoolu rakenduste jaoks mõeldud kaitselülitit.

Kuidas kõrgepinge MCCB ohutult asendada?

Ohutus on esmatähtis. Järgige neid samme.

1. Lülitage pinge välja:Lülitage ülesvoolu toiteallikas välja ja veenduge, et pinge on null.
2. Lukustus/siltistamine:Juhusliku pinge taastamise vältimiseks kasutage lukustusseadmeid.
3. Katkesta ühendus:Eemaldage liini- ja laadimiskaablid (ja neutraalsed, kui see on olemas).
4. Asenda:Ühendage vana seade lahti ja paigaldage uusVahelduvvoolu kõrgepinge korpusega kaitselüliti, tagades, et kõik ühendused on pingutatud vastavalt tootja spetsifikatsioonidele.
