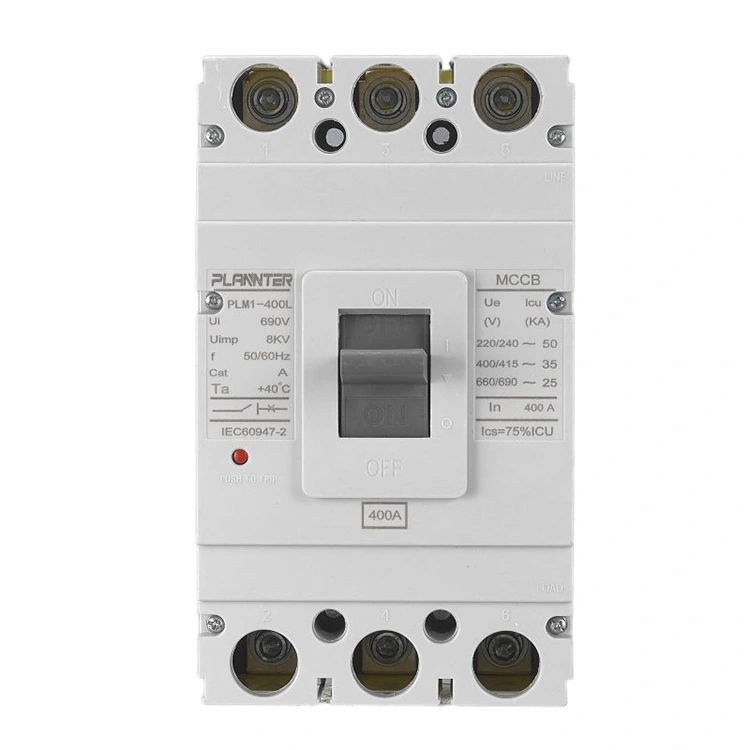

Elektriline 400A AC vormitud korpuse kaitselüliti

Elektrilise 400A AC MCCB tehnilised andmed

• Nimivool (in):400A
• Nimitööpinge (Ue):AC 400V / 415V
• Isolatsiooni nimipinge (Ui):Kuni AC 800V
• Nimisagedus:50/60 Hz
• Pooluste arv:3P / 4P valikuline
• Katkestusvõime (Icu):50 kA – 65 kA (IEC 60947-2)
• Teenuse arvestuslik katkestusvõime (ICS):75% – 100% Icu
• Reisiüksuse tüüp:Termomagnetiline / elektrooniline (valikuline)
• Reisi omadused:Reguleeritav ülekoormus ja fikseeritud/reguleeritav lühisekaitse
• Mehaaniline eluiga:≥ 10 000 operatsiooni
• Elektriline eluiga:≥ 20 000 operatsiooni
• Kontaktmaterjal:Hõbeda-tinaoksiidi sulam

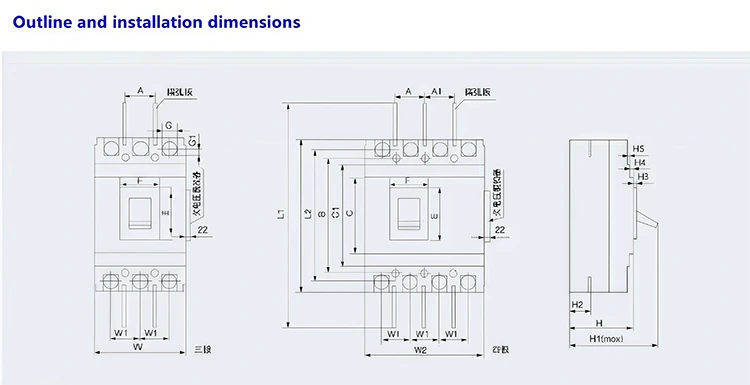

• Paigaldusmeetod:Fikseeritud kinnitus
• Ühenduse tüüp:Eesmine / tagumine ühendus valikuline
• Töömehhanism:Käsitsi juhtimine valikulise mootoriga mehhanismiga
• Kaitsetase:IP20 (korpusega kõrgem)
• Ümbritsev temperatuur:-5°C kuni +40°C
• Standardite järgimine:IEC 60947-2, ISO9001

Toote omadused:

√ Katkestusvõime ulatub 65 kA-ni

√ 400 A töövoolu nimiväärtus

√ Madala takistusega hõbedasulamist valmistatud kontaktid

√ Kiire neljavardaline ühendussüsteem

√ Kompaktne konstruktsioon, lihtne paigaldus

√ Läbib range ahela takistuse kontrolli

√ Automatiseeritud tootmine säilitab ühtsuse

√ Kohene lühise katkestus

√ Töökindel allavooluahela kaitse

√ Kulusäästlik ja väiksemate hooldusvajadustega

400A AC MCCB peamised eelised

Kõrge voolu käsitsemine:

• Nimetatud 400 A suurte elektrisüsteemide suurte koormuste juhtimiseks
• Toetab põhipaneelide ja järgnevate seadmete usaldusväärset tööd

Reguleeritavad reisi sätted:

• Termomagnetiline väljalülitusseade võimaldab peenreguleerimist ülekoormuse ja lühisekaitse jaoks
• Optimeerib kaitset koormuse tüübi ja rakenduse stsenaariumi alusel

Kõrge katkestusvõime:

• Lõplik katkestusvõime (Icu) 50–65 kA vastavalt standardile IEC 60947-2
• Katkestab kiiresti tõsised rikkevoolud, et kaitsta seadmeid ja kaableid

Kompaktne disain:

• Ruumisäästlik lahendus võrreldes traditsiooniliste raamkaitselülititega
• Lihtne paigaldada ja hooldada paneelidesse ja toitejaotusseadmetesse

Mitmekülgsed tarvikud:

• Valikulised abikontaktid, šundi väljalülitused ja häiremoodulid süsteemi integreerimiseks
• Ühildub erinevate juhtimis- ja jälgimisseadetega

Vastupidavus ja töökindlus:

• Hõbe-tinaoksiidi sulamist kontaktid täppisstantsimise ja laserkeevitusega
• Elektriline eluiga üle 20 000 tsükli ja madal kontakttakistus alla 35 mikrooomi
• Täiustatud kokkupanek ja kalibreerimine tagavad ühtlase tööjõu ja jõudluse

Täiustatud ohutus:

• Kõrge läbilaskvusega räniterasest magnetike tagab lühisreaktsiooni alla 10 ms
• 100% tehasekontroll pöördemomendiga kalibreeritud klemmikruvide ja ahela takistuse kontrolliga
• Usaldusväärne kaitse elektririkete eest ja suurem personaliohutus

KKK

Mis on 400A MCCB peamine rakendus?

• Elektrilist 400A vahelduvvoolu vormitud korpusega kaitselülitit kasutatakse tööstus-, kaubandus- ja suurte elamusüsteemide peamistes toitejaotuspaneelides.
• Kaitseb vooluahelaid ülekoormuste, lühiste ja rikkevoolude eest.
• Tagab allavoolu seadmete, nagu mootorid, trafod ja suured seadmed, usaldusväärse töö.

Kas 400A väljasõidu seadistus on reguleeritav?

• Jah, MCCB-l on reguleeritavate seadistustega termomagnetiline päästik.
• Võimaldab kohandamist koormuse tüübi ja ohutusnõuete alusel.
• Aitab vältida ebameeldivaid komistamisi, säilitades samal ajal tõhusa kaitse.

Mis vahe on 3P ja 4P 400A MCCB vahel?

• 3P MCCB: kaitseb kolmefaasilisi vooluahelaid, jättes nullliini katkematuks.
• 4P MCCB: kaitseb kolmefaasilisi ahelaid pluss nullliini, pakkudes täielikku lahtiühendamist.
• Valik sõltub süsteemi nõuetest ja ohutusstandarditest.

Millist kaabli suurust peaksin kasutama 400A MCCB jaoks?

• Kaabli suurus sõltub paigaldustüübist, isolatsioonimaterjalist ja lubatud pingelangust.
• Tavaliselt on 400A MCCB-d seotud kaablitega vahemikus 120 mm² kuni 185 mm² vaskjuhtmeid.
• Konkreetsetel projektitingimustel põhinevate täpsete soovituste saamiseks konsulteerige Pugao Electricuga.

Kui sageli tuleks 400A MCCB-d testida?

• Soovitatav on perioodiline ülevaatus, kriitiliste süsteemide puhul tavaliselt iga 6–12 kuu järel.
• Testige mehaanilist tööd, väljalülitusreaktsiooni ja ühenduse terviklikkust.
• Tagab elektrilise 400A vahelduvvoolu vormitud korpuse kaitselüliti usaldusväärse kaitse kogu kasutusaja jooksul.
