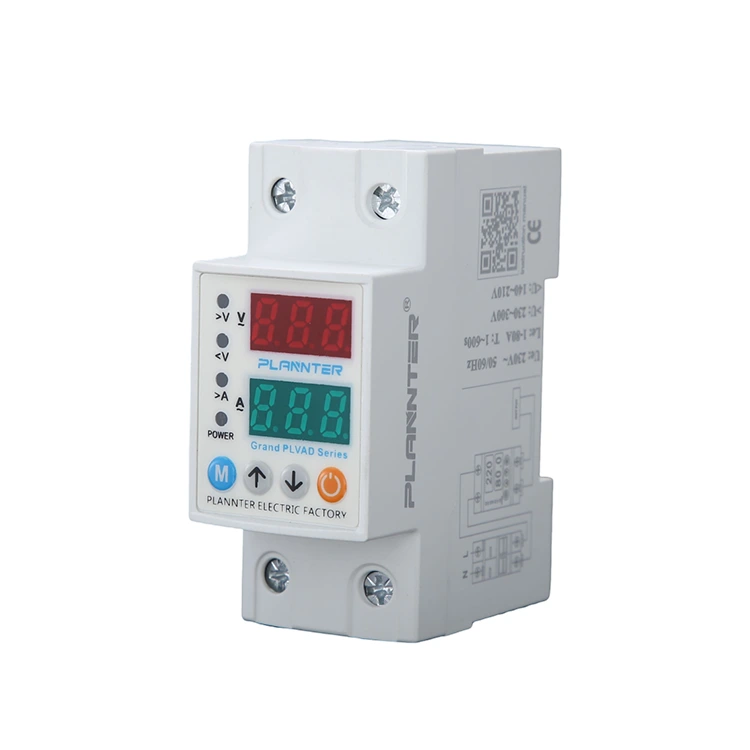

40A 63A Üle- ja allkaitse

Pugao 40A 63A Üle- ja allkaitseon spetsiaalne elektriohutusseade, mis on loodud vooluahelate ja ühendatud seadmete kaitsmiseks pinge ebastabiilsuse eest. Standardsete 220 VAC/230 VAC süsteemide jaoks (50/60 Hz) mõeldud rööpale paigaldatav seade jälgib pidevalt liini pinget.

See katkestab automaatselt toiteallika, kui pingetase ületab ohutuid lävesid (ülepinge) või langeb liiga madalale (alapinge), vältides mootorite, trükkplaatide ja juhtmestiku kahjustamist. Tugeva konstruktsiooniga, mis suudab töötada temperatuuridel -20 °C kuni +55 °C, tagab see usaldusväärse jõudluse erinevates keskkondades.

Toimimispõhimõte

40A 63A Üle- ja allkaitsei tööpõhimõte on tegelikult pingeandmete jälgimine. See hõlmab näiteks andurite, juhtplokkide, releede ja muude tingimuste tuvastamist ja jälgimist.

Andur: pingetaset saab jälgida reaalajas. Kui pinge ületab või langeb alla meie eelseadistatud läve, saadab andur juhtseadmele signaali, ajendades meid protsessi käivitama.

Juhtseade: saab andurilt signaale vastu võtta ja teeb kindlaks, kas pinge on ebanormaalne. Kui tuvastatakse, et pinge on liiga kõrge või liiga madal, aktiveerib juhtseade kaitsemeetmed.

Relee: juhtseadme käsul avab relee kiiresti vooluringi, et kaitsta seadmeid kahjustuste eest ja vältida tulekahju.

Seadmete kaitse

Tundlikud masinad vajavad korrektseks töötamiseks stabiilset võimsust. The40A 63A Üle- ja allkaitsekasutatakse laialdaselt kaitseks:

• Meditsiiniseadmed:Tagada, et kriitilised diagnostikatööriistad ei kahjustaks võimsuse hüppeid.
• Instrumentatsioon:Juhtsüsteemide ja andurite täpsuse säilitamine, mis tuginevad püsivale pingele.

Tööstuslikud/kaubanduslikud koormused

Raskemate rakenduste jaoks pakub seade suuri voolutugevusi, et tulla toime oluliste elektriliste koormustega:

• 40A reiting:Sobib tavaliste kaubanduslike valgustusahelate ja väiksemate kontoriseadmete jaoks.
• 63A reiting:Ideaalne tööstuslike jaotuskilpide, raskeveokite mootorite ja peamiste toiteallikate jaoks, kus on vaja suuremat vooluvõimsust.

Kaitse tüüp ja mehhanism

The40A 63A Üle- ja allkaitsekasutab toiteohutuse juhtimiseks nutikat juhtimissüsteemi, mis hõlmab andureid ja releed:

• Ülepingekaitse:Tuvastab pinge järsu tõusu (nt nulljuhtme lahtiühendamine) ja katkestab voolu, et vältida tuleohtu ja isolatsiooni vananemist.
• Alapinge kaitse:Tuvastab pingelangused, mis võivad põhjustada mootorite ülekuumenemist ja seiskumist, katkestades koormuse, et vältida läbipõlemist.
• Automaatne taastamine:Kui pinge naaseb stabiilsesse vahemikku, saab seade vooluahela automaatselt uuesti sulgeda, vähendades käsitsi sekkumise vajadust ja tagades pideva töö.

Eelised

Reaalajas pinge jälgimine ja kiire lahtiühendamine: 40A 63A üle- ja alakaitse jälgib pidevalt liini pinget iga päev, kui pinge tuvastatakse üle seatud läve, näiteks üle- või alapinge, katkestab kaitse toiteallika, vältides elektriseadmete püsivat kahjustamist kõrge või madalpinge tõttu.

Pikendage elektriseadmete kasutusiga: kui pikaajaline on stabiilne pingekeskkond, vähendab elektroonikakomponentide tugevus kahjustuste ja vananemise põhjustatud pingešokkide tõttu, võib stabiliseerida toiteallikat ja vähendada kõikumisi, et pikendada seadmete üldist eluiga.

Kaitske seadmeid: näiteks arvutid, meditsiiniseadmed, mõõteriistad ja juhtimissüsteemid nõuavad kõrget pingetäpsust. Kui tuvastatakse ebatavaline pinge, katkestab see toiteallika, et vältida seadme andmete kadumist.

Kõrge ohutus- ja kaitsevõime: kui pinge järsk tõus võib põhjustada juhtme ülekuumenemist, lühist või tulekahju, katkestab 40A 63A üle- ja alakaitse ülepinge hetkel õigeaegselt toiteallika, vähendab elektritulekahjude ohtu ja parandab elektriohutust.

KKK

Kuidas pingepiiranguid reguleerida?

Seadmel on reguleeritavad sätted, mis võimaldavad teil kalibreerida üle- ja alapinge läve, et need vastaksid teie ühendatud seadmete erinõuetele.

Mis on "automaatse taastamise" funktsioon?

Pärast tõrke kõrvaldamist ja pinge naasmist ohutusse vahemikku suudab 40A 63A üle- ja alakaitse automaatselt taastada toite, vähendades vajadust käsitsi lähtestada ja tagades järjepidevuse.

Mis vahe on 40A ja 63A vahel?

See viitab nimivooluvõimsusele. 63A mudel suudab taluda suuremat elektrikoormust (rohkem seadmeid) kui 40A mudel. Valige oma ühendatud kogukoormuse põhjal.

Kas see kaitseb pikselöögi eest?

See seade on mõeldud kaitseks üle-/alapinge eest. Täieliku ohutuse tagamiseks otseste pikselöögi eest on soovitatav kasutada seda kaitset koos spetsiaalse liigpingekaitseseadmega (SPD).

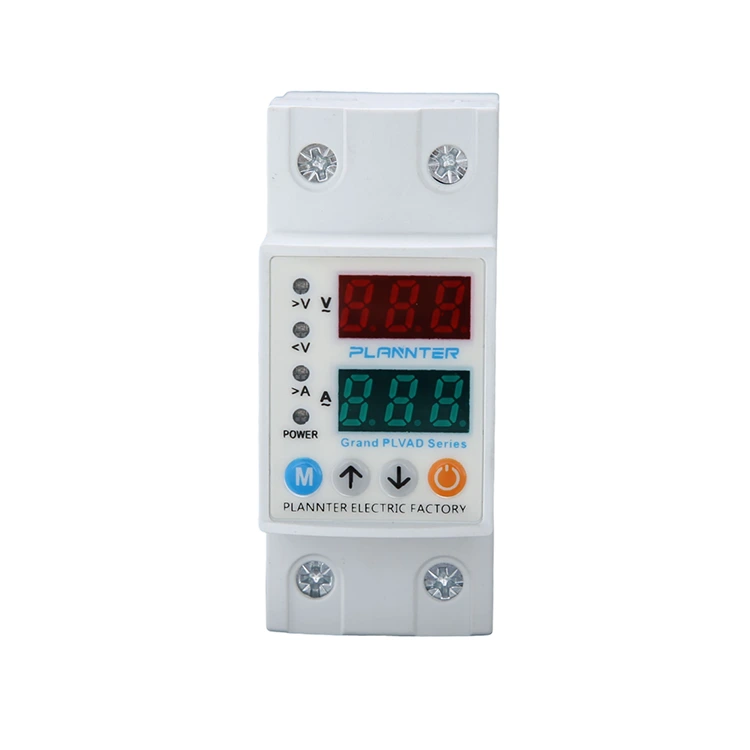

Ekraan ja nupud

1 – nupp SET: seda nuppu kasutatakse salvestamiseks pärast liigvoolu väärtuste ja kõrge/madala pinge seadistusväärtuste ja vea määramist/muutmist.

ooteaeg.

2 - UP nupp: suurendage nõutavat väärtust.

3 - allanupp: vähendage nõutavat väärtust.

4 - Käsitsi sisse-/väljalülitusnupp: kasutatakse seadme väljundi käsitsi sisse- või väljalülitamiseks. Kui väljund on välja lülitatud, kuvatakse ekraanil "OFF" ja seade ei saa automaatset lähtestamist teostada. Seadme taasaktiveerimiseks ja tavapärase töö jätkamiseks vajutage nuppu uuesti (eeldusel, et viga pole).

5 – praegune ekraan

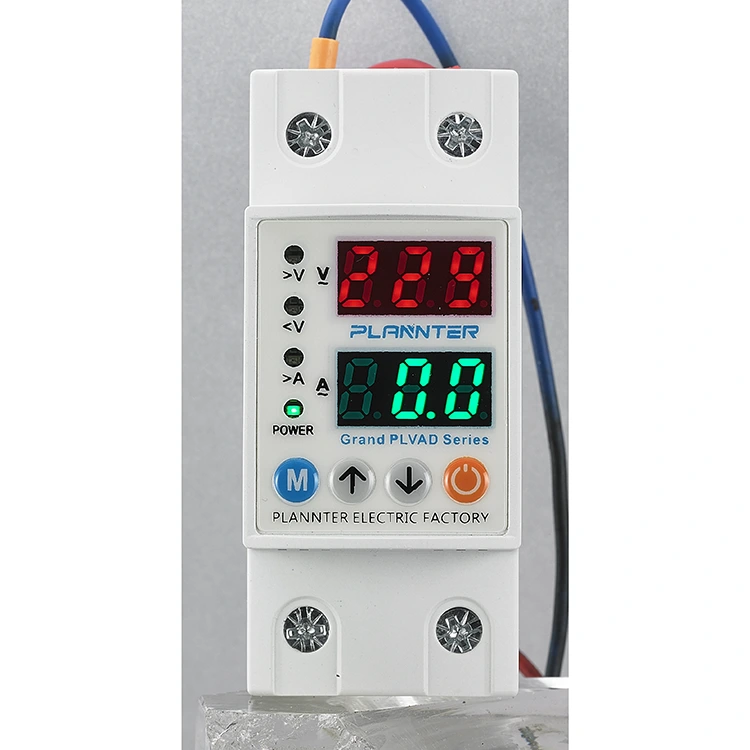

1. ekraanirühm: tavatöö korral näitab see ekraan sisend (võrgu) pinge väärtust. Ekraan jääb püsivalt valgustatuks, kui riket ei esine, ja vilgub kõrge või madalpinge tõrke korral. Programmeerimise ajal kuvatakse ekraanil vastavad seadistatavad parameetrite väärtused, nagu liigvool, kõrge/madalpinge läved, rikke viivitus ja lähtestamise viiteajad.

6 - pinge näidik

2. kuvarühm: tavatöö ajal näitab see jaotis praegust väärtust. Ekraan jääb püsivalt põlema, kui süsteem töötab normaalselt, ja vilgub ülevooluvea korral. Programmeerimisprotsessi ajal kuvab see vastava programmi parameetri arvväärtust.

7 – LED-indikaatorid:

A>: süttib, kui tuvastatakse liigvooluviga.

V>: põleb kõrgepinge rikke korral.

V<: süttib, kui tekib madalpinge rike.

Out: süttib, kui seade alustab väljundfunktsiooni.

Ühendusskeem

Toitevõrgu null- ja faasijuhtmed tuleb ühendada N- ja L-klemmidega, mis on seadmel märgitud kui sisend.

Üle- või alapinge eest kaitsmiseks mõeldud seadmete null- ja faasijuhtmed tuleb ühendada seadme jaotise "Väljund" all olevate "N" ja "L" klemmidega.

Mõõtmed
