Kahe ekraaniga pingekaitse

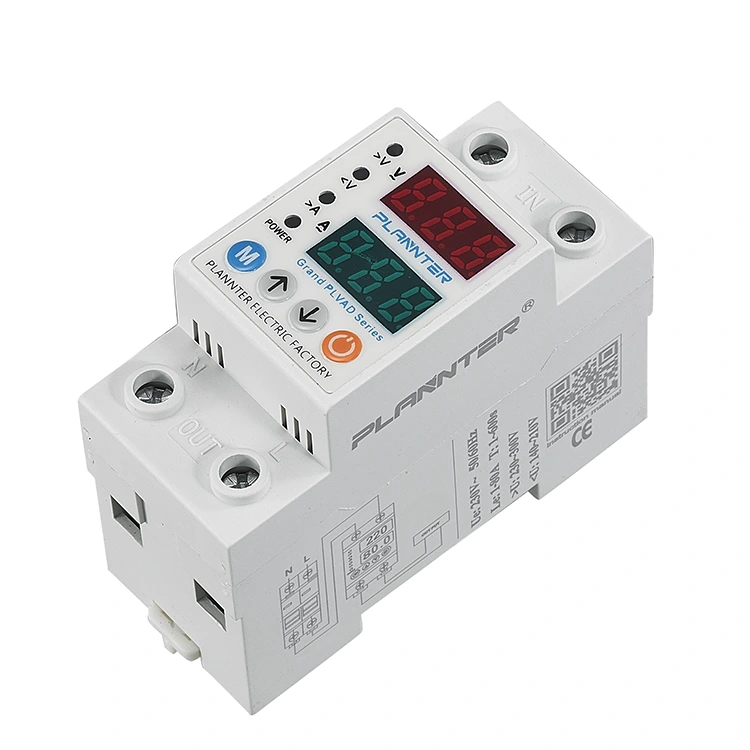

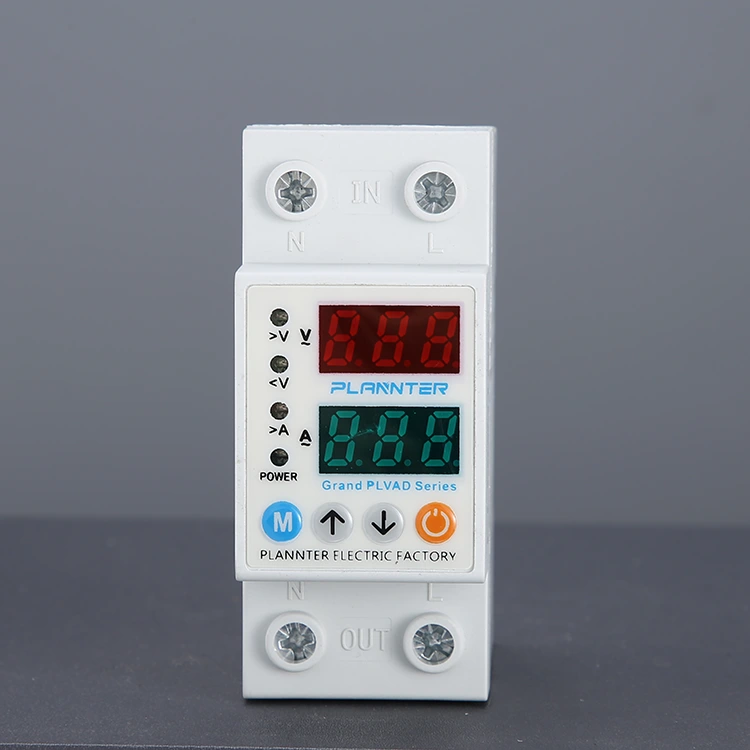

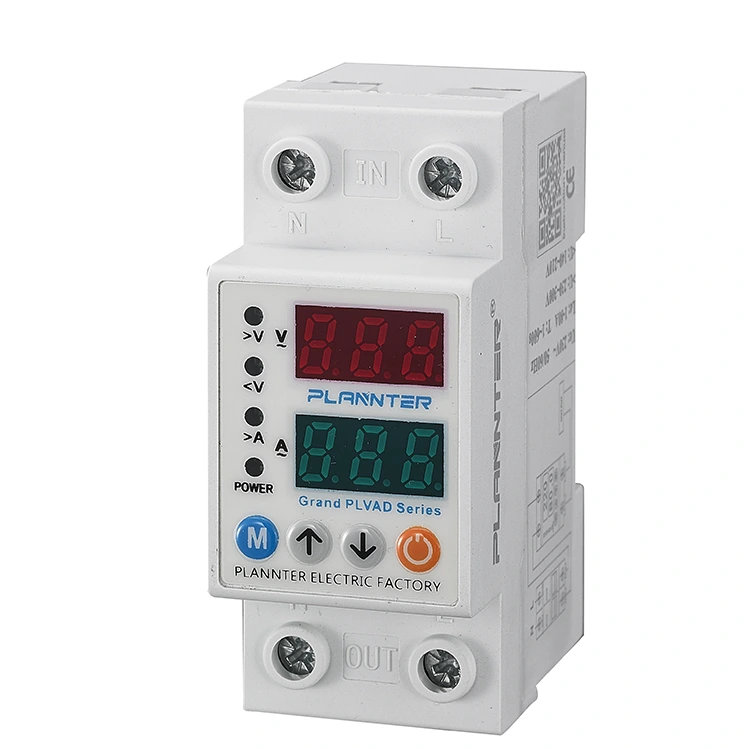

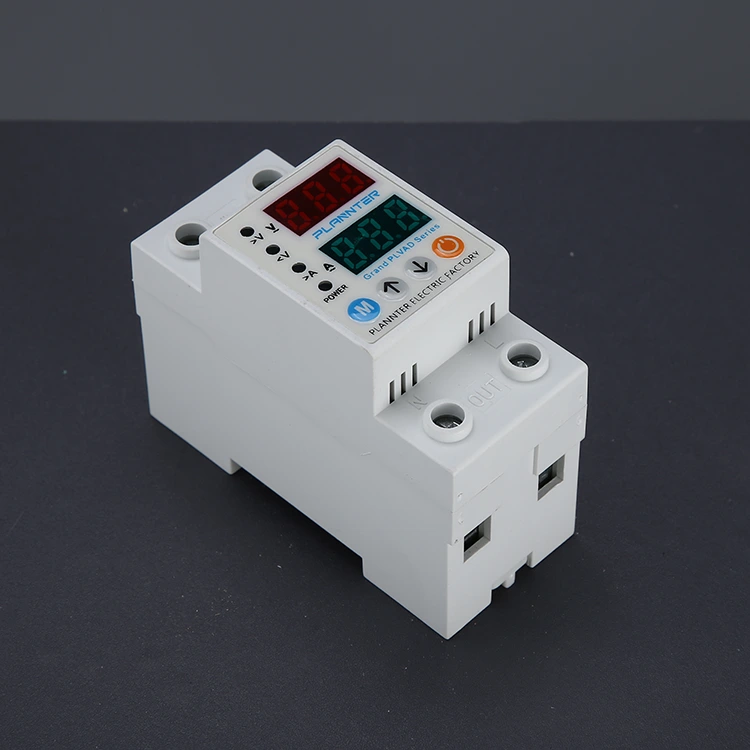

Reguleeritav pinge kaitseb elektrisüsteeme ülepinge, alapinge, üle- ja alavoolu eest erinevate süsteemide, näiteks päikesepatareide puhul, et vältida seadmete kahjustusi. Pakub reaalajas jälgimis- ja kaitsesüsteemi tööstus-, kaubandus- ja elamurakendustele. Sellel PUGAO (Plannter Electric) kahe ekraaniga pingekaitsel on kaks LED-ekraani, mis annavad sisendpingest ja koormusvoolust ühe pilguga ülevaate. Säästab ruumi DIN-liistuga kinnitusega ja seda on lihtne seadistada, kasutades häälestus/üles/alla/käsitsi sisse/välja nuppude abil.

Omadused

Reguleeritud pinge/voolukaitse: Saame seadistada kohandatavat ülepinget nt. >230V ja ülevoolu kuni 63A künnised, et jälgida ja kaitsta elektrisüsteemi võimsuse kõikumisest tingitud kahjustuste eest.

Reaalajas kahekordne ekraan: Sellel kahe ekraaniga pingekaitsel on digitaalne LED-ekraan, mis jälgib nii pinget 220V/230V kui ka vooluväärtusi.

Mitu indikaatoriga häiret: Punased ja rohelised LED-tuled näitavad selgelt toiteolekut, ülepinget/liigvoolu ja alapinge/alavoolu tingimusi, pakkudes reaalajas jälgimist ja usaldusväärset süsteemikaitset tööstus-, äri- ja elamurakendustes.

Millised on kahe ekraani pingekaitse funktsioonid?

Kuigi kaitselülitid pakuvad peamiselt kaitset lühiste ja ülekoormuse eest – olenemata pingetasemest –, kui vajate pingega seotud probleemide lahendamiseks erivarustust, on PUGAO kaheekraani pingekaitse ideaalne valik.

1. Ülepingekaitse

Kui pinge järsku tõuseb – näiteks kui katkise nulljuhtme tõttu tõuseb pinge taevasse 380 V-ni –, katkestab seade koheselt toiteallika, kui pinge ületab eelseadistatud läve, vältides sellega elektriseadmete kahjustamist või läbipõlemist.

2. Alapingekaitse

Kui pinge langeb liiga madalale (nt alla 170 V elektritarbimise tippperioodil), katkestab seade toite automaatselt. See hoiab ära mootoriga töötavate seadmete ülekuumenemise ja läbipõlemise ebapiisava pinge all töötamise tõttu.

3. Ülevoolukaitse

PUGAO tooted on täiustatud ja väga töökindlad ning neil on integreeritud voolu jälgimise võimalused. Kui vool ületab eelseadistatud läve, lülitub seade kaitse tagamiseks välja.

4. Automaatne taastamine

Kui pinge taastub normaalsele tasemele, taastab pingekaitse pärast lühikest viivitust automaatselt toite, ilma käsitsi sekkumiseta.

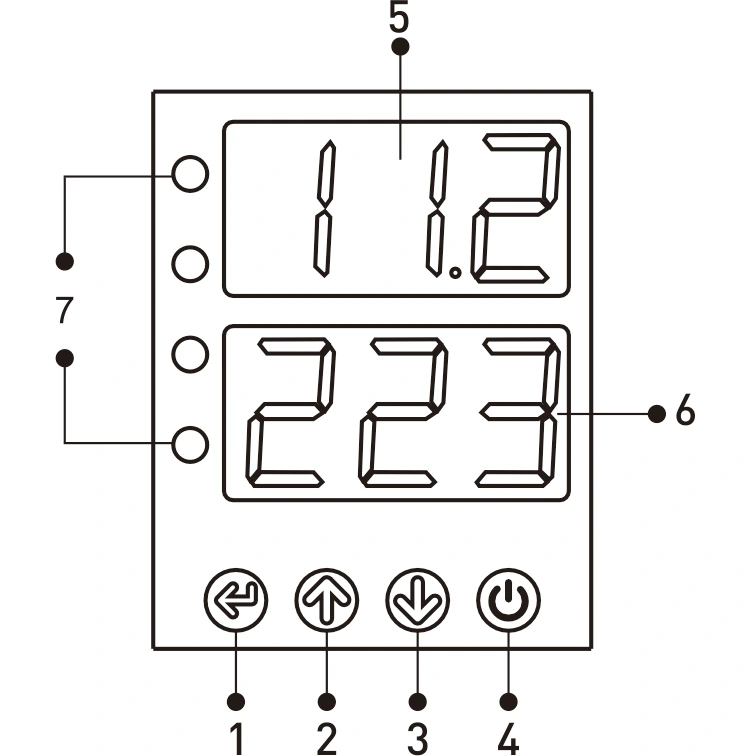

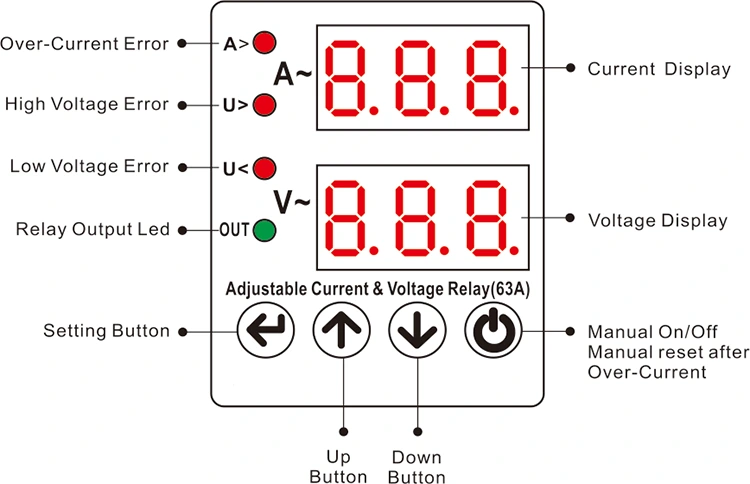

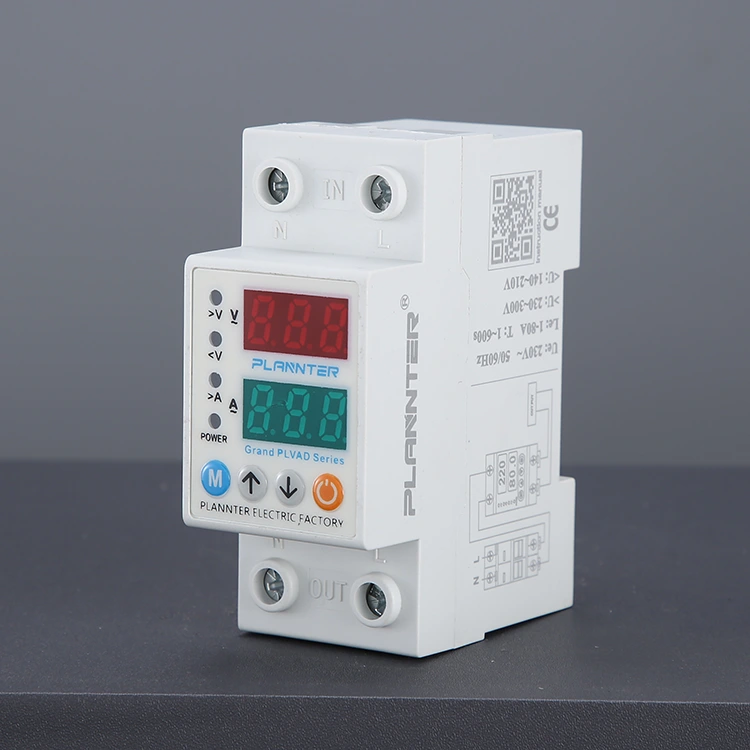

Ekraan ja nupud

1 - SET nupp: liigvoolu väärtuse, kõrge/madala pinge seadistusväärtuste, vigade jms seadmiseks või muutmiseks seadistuses.

2 - UP nupp: suurendab soovitud väärtust.

3 – Allanupp: vähendab soovitud väärtust.

4 - Käsitsi sisse/välja nupp: kasutatakse seadme väljundi väljalülitamiseks. Selles olekus kuvatakse ekraanil „väljas” ja seade ei lähtestu ise. Kui seade ei ole vigane, lülitab selle nupu uuesti vajutamine seadme sisse ja kasutab seda uuesti.

5 - PRAEGUNE EKRAAN

Esimene näidikurühm: tavatöö ajal näidatakse siin sisendpinget; riketeta tingimustes on ekraan alati valgustatud; kõrgest või madalast pingest tingitud rikete korral ekraan vilgub. Programmeerimise ajal kuvatakse ekraanil vastava programmi väärtused, nagu liigvool, kõrgepinge/madalpinge, tõrkeootus, lähtestamise ootamise seatud väärtused.

6 - pinge näidik

Teine kuvarühm: tavatöö ajal kuvab see praegust väärtust; rikketa olekus jääb ekraan põlema; liigvoolu tõrke korral ekraan vilgub. Programmeerimise ajal kuvab see vastava programmi väärtuse.

7 - LEDid:

A>: põleb ülevoolurikke ajal.

V>: põleb kõrgepinge rikke korral.

V<: põleb madalpinge rikke ajal.

OUT: põleb, kui seade väljastab.

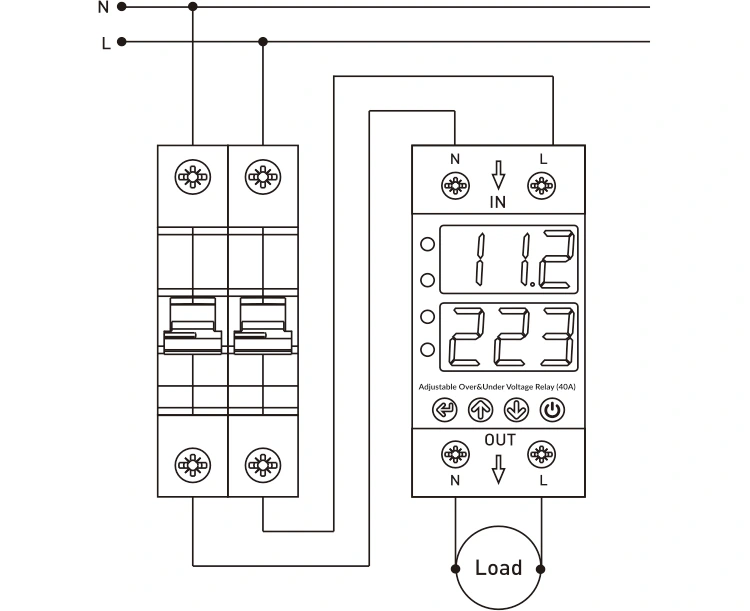

Ühendusskeem

Toiteallika null- ja faasijuhtmed tuleb ühendada seadme jaotises "Sisend" klemmidega "N" ja "L".

Üle- ja alapingekaitset vajavate seadmete puhul tuleb null- ja faasijuhtmed ühendada seadme jaotises "Väljund" olevatest "N" ja "L" klemmidest.

Rakenduse stsenaariumid

KKK

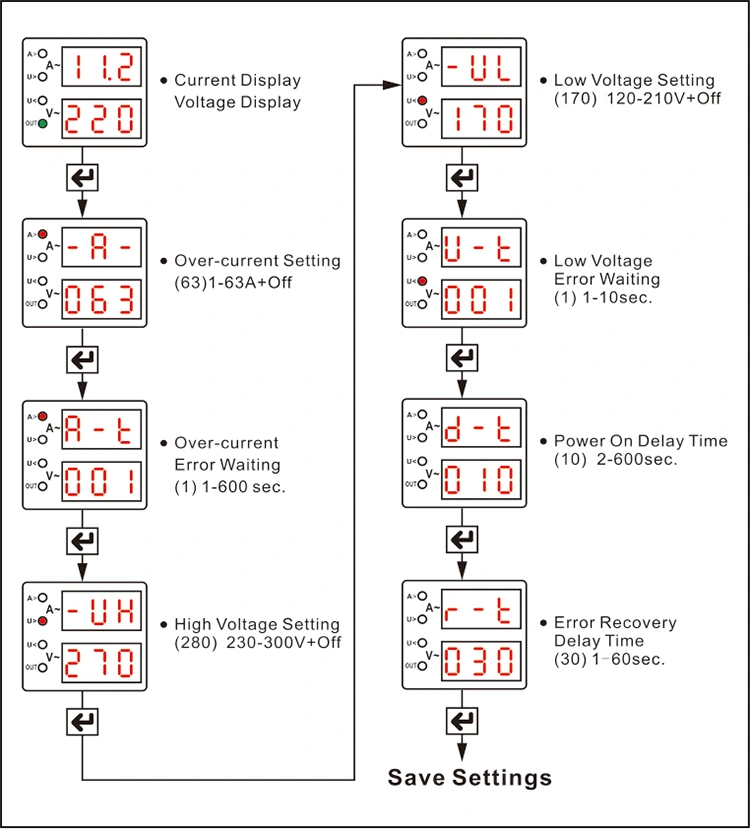

K: Kas ma saan pinge väljalülituspiire ise käsitsi reguleerida?

V: Jah. See on PUGAO toodete üks peamisi eeliseid. Juhtpaneeli reguleerimisnuppude abil saate käsitsi reguleerida järgmisi parameetreid:

Ülepinge kaitse lävi

Alapinge kaitse lävi

Ülevoolukaitse lävi

Taastumise viivitusaeg

Konkreetsete konfiguratsioonietappide kohta vaadake palun tootega kaasas olevat kasutusjuhendit.

K: Miks süttib ekraan kohe pärast toiteploki ühendamist, kuid voolu ei anta koormusele kohe?

V: Kontrollige ekraanilt, kas mõni number vilgub või kas pöördloendus on pooleli. See näitab, et kaitsja viivitusega käivitamise funktsioon on aktiivne.

Eesmärk: vältida elektriseadmete kahjustamist äkiliste voolulainete tõttu, mis võivad tekkida vahetult pärast elektrivõrgu hooldust või taastamist.

Soovitus: kui soovite, et toide tarnitaks kohe pärast ühendamist, saate seada taastumisviivituse miinimumväärtusele; seadme ohutuse huvides soovitame siiski säilitada teatud viivitusperiood.
