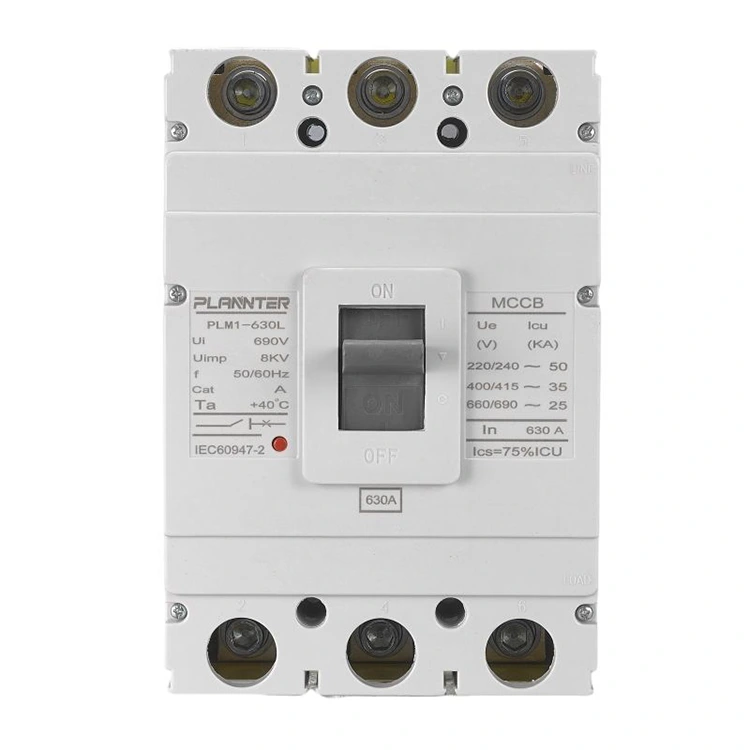

Tööstuslik vahelduvvoolu vormitud korpuse kaitse

JuhtijanaHiina tarnija14-aastase tootmise tipptasemega PUGAO (Plannter Electric) pakubTööstuslik vahelduvvoolu vormitud korpuse kaitse630A seeria. See suure võimsusega elektrijaotuse jaoks konstrueeritud kaitselüliti ühendab endas suure katkestusvõime ja suure vastupidavuse, et kaitsta suuremahulisi elektriinfrastruktuure.

Mis on tööstuslik vahelduvvoolu vormitud korpuse kaitselüliti?

TheTööstuslik vahelduvvoolu vormitud korpuse kaitseon suure võimsusega kaitseseade, mis on loodud suure vooluga koormuste käsitlemiseks, pakkudes samal ajal täpset kaitset ülekoormuse ja lühiste eest. See toimib tööstusvõrkude peamise turvaväravana, tagades, et allavoolu seadmed on kaitstud ka äärmuslike rikete korral.

Korpuse disain: suurepärane isolatsioon ja vastupidavus

• Vormitud korpus:Ehitatud ülitugevatest leegiaeglustavatest komposiitmaterjalidest, mis tagavad erakordse dielektrilise tugevuse.
• Kompaktne jalajälg:Optimeeritud disain võimaldab suure tihedusega paigaldamist lülitusseadmetesse ja toitekappidesse, ilma et see kahjustaks soojuse hajumist.
• Keskkonnataluvus:Korpus on suletud, et kaitsta sisemist mehhanismi tööstusliku tolmu, niiskuse ja kemikaalide aurude eest.

Praegused hinnangud: optimeeritud rasketele koormustele

MeieTööstuslik vahelduvvoolu vormitud korpuse kaitseon spetsiaalselt loodud suure nõudlusega rakenduste jaoks:

• Hinnatud vool:630A, ideaalne peajaotuskilpide ja suurte masinate jaoks.
• Katkestusvõime:Sellel on kõrge 50 kA Ics (nimeline katkestusvõimsus) ja 65 kA Icu (ülim katkestusvõimsus), mis tagab seadme töövõime ka pärast tõsiste rikete katkestamist.
• Stabiilne töö:Kalibreeritud nii, et see püsiks stabiilsena 1,05-kordse nimivoolu juures, et vältida häirivat komistamist hõivatud tööstuskeskkonnas.

Mehhanism: täpsus ja kiire reageerimine

Sisemine mehhanismTööstuslik vahelduvvoolu vormitud korpuse kaitseon mõeldud nii täpsuse kui ka pikaealisuse tagamiseks:

• Reguleeritav hetkeline teekond:Magnetväljalülituse sätteid (Im) saab reguleerida vahemikus 3,15 kA kuni 6,3 kA, et need vastaksid konkreetsetele liinitakistustele.
• Ülikiire katkestus:Võimalik kustutada kaare ja katkestada vooluringid 20 ms jooksul lühise korral.
• Vastupidavus testitud:Kinnitatud 20 000 toimingu mehaaniliseks elueaks ja 5000 tsükliks elektriliseks elueaks täiskoormusel 630A.
• Lühiajaline vastupidavus:Suudab 1 sekundi jooksul taluda 55 kA suurvooluimpulsse, tagades suurepärase dünaamilise ja termilise stabiilsuse.

Peamised omadused ja omadused

TheTööstuslik vahelduvvoolu vormitud korpuse kaitse630A seeria on loodud vastama kaasaegse infrastruktuuri rangetele nõudmistele. Alates täppisehitusest kuni modulaarse paindlikkuseni tagavad need funktsioonid, et teie elektrisüsteemid on ohutud, tõhusad ja vastavad rahvusvahelistele standarditele.

1. Suur katkestusvõimsus

MeieTööstuslik vahelduvvoolu vormitud korpuse kaitseon loodud äärmuslike elektriliste rikete lahendamiseks tõrgeteta.

• Icu/ICs jõudlus:Jõuab kuni 65 kA lõpliku katkestusvõimsuseni, kusjuures hoolduse katkestusvõimsus (Ics) hoitakse 50 kA juures.
• Rikke isolatsioon:Kustutab kaared kiiresti 20 ms jooksul, et vältida allavoolu tööstusmasinate kahjustamist.

2. Reguleeritavad reisi sätted

Paindlikkus on tööstuskeskkonnas võtmetähtsusega. TheTööstuslik vahelduvvoolu vormitud korpuse kaitsevõimaldab peenhäälestada, et vältida ebameeldivaid komistamisi, säilitades samal ajal tugeva kaitsebarjääri.

• Ülekoormuse reguleerimine:Stabiilne töö 1,05x nimivooluga; usaldusväärne lahtiühendamine ühe tunni jooksul 1,3x nimivooluga.
• Hetkeline magnetreis:Reguleeritavad seadistused (Im) vahemikus 3,15 kA kuni 6,3 kA, mis sobivad erinevatele liinitakistustele.

3. Termomagnetilised ja elektroonilised reisiüksused

ProfessionaalinaHiina tarnija, pakume erinevaid väljasõidutehnoloogiaid, mis vastavad erinevatele kaitseprofiilidele:

• Soojusmagnetiline:Usaldusväärne bimetalliline ja elektromagnetiline kaitse standardsetele tööstuslikele koormustele.
• Elektrooniline reis (valikuline):Täiustatud täpsus keerukate elektrijaotusvõrkude jaoks, mis nõuavad digitaalset loogikat ja kiiremat reageerimisaega.

4. Lai vooluvahemik

630A raam toimib tugeva lahendusena keskmise kuni suure võimsusvajaduse jaoks, tagades järjepideva kaitse teie jaotusvõrgus paljude ühendatud koormuste ja liinide puhul.

5. Kompaktne ja modulaarne disain

Ruumitõhusus on tänapäevaste jaotusseadmete jaoks kriitiline. TheTööstuslik vahelduvvoolu vormitud korpuse kaitseSellel on ülitugev vormitud korpus, mis maksimeerib dielektrilist tugevust, minimeerides samal ajal suure tihedusega kappi paigaldamise üldist jalajälge.

6. Mitmepooluseline kaitse

Meie standardne 3-pooluseline disain tagab sünkroniseeritud töö kõigis faasides. See ühendatud mehhanism on ülioluline kolmefaasiliste mootorite kaitsmiseks ja süsteemi täieliku isoleerimise tagamiseks rikke ajal.

7. Aksessuaarid ja side

Täiustage omaTööstuslik vahelduvvoolu vormitud korpuse kaitsemitmesuguste kohapeal paigaldatavate tarvikutega:

• Šundi väljalülitused ja alapinge vabastused:Kaughädaseiskamiseks ja pinge jälgimiseks.
• Abi- ja häirekontaktid:Reaalajas olekutagasiside saamiseks tsentraliseeritud juhtimisruumidele või PLC-dele.

8. Keskkonnakindlus

Toodetud meieHiina tehasRange ISO9001 kvaliteedikontrolliga on neid kaitselüliteid testitud:

• Dünaamiline ja termiline stabiilsus:Võimeline taluma 55kA lühiajalisi impulsse 1 sekundi jooksul.
• Pikaealisus:Tõestatud mehaaniline vastupidavus 20 000 toimingule ja 5000 elektrilisele tsüklile täiskoormusel.

KKK

Mis vahe on tööstuslikul ja kaubanduslikul MCCB-l?

Kuigi mõlemad pakuvad vooluahela kaitset, anTööstuslik vahelduvvoolu vormitud korpuse kaitseon spetsiaalselt ehitatud raskemate ülesannete jaoks võrreldes kaubandusliku kvaliteediga seadmetega:

• Pinge/voolu käsitsemine:Tööstuslikud mudelid, nagu meie 630A seeria, on mõeldud suuremate pidevate koormuste ja oluliselt suuremate lühiste katkestamise võimsuste jaoks (kuni 65 kA).
• Tugevus:Tööstuslikel seadmetel on täiustatud termiline ja dünaamiline stabiilsus, et taluda tehaseseadetes levinud suure voolu impulsse (nt 55 kA 1 sekundi jooksul).
• Reguleeritavus:Erinevalt fikseeritud seadistustega kaubanduslikest kaitselülititest pakuvad tööstuslikud versioonid laia reguleerimisvahemikku nii termiliste kui ka magnetiliste väljasõitude jaoks, et mahutada erinevaid masinaid.

Millised on tööstuslike MCCB-de levinumad rakendused?

TheTööstuslik vahelduvvoolu vormitud korpuse kaitseon mitmekülgne komponent, mida leidub erinevates suure nõudlusega keskkondades:

• Mootori kaitse:Ideaalne suurte kolmefaasiliste mootorite kaitsmiseks, suure tõmbevooluga toimetulemiseks ilma häirivate väljalülitusteta, pakkudes samas täpset ülekoormuskaitset.
• Paneel- ja jaotuskilbid:Toimib jaotuskilpide peamise sissetuleva või väljuva kaitseüksusena, tagades tervete haruahelate ohutuse.
• Tööstusautomaatika:Integreeritud keerulistesse tootmisliinidesse ja PLC-ga juhitavatesse süsteemidesse, et tagada usaldusväärne ja automatiseeritud toiteeraldus elektririkkete ajal.

Mis vahe on MCCB ja ACB vahel?

Eristamise mõistmine on teie rajatisele õige kaitse valimisel ülioluline:

• Roll:MCCB-d (Molded Case Circuit Breaker) kasutatakse tavaliselt kuni 1600A voolu jaoks ja see pakub kompaktset, suletud konstruktsiooni. ACB-d (Air Circuit Breaker) kasutatakse palju suurema voolu korral (kuni 6300 A) ja see toimib tavaliselt kogu seadme peamise sissetuleva kaitselülitina.
• Hooldus:TheTööstuslik vahelduvvoolu vormitud korpuse kaitseon suures osas hooldusvaba tänu oma suletud "vormitud korpuse" disainile. Seevastu ACB-del on juurdepääsetavad sisemised osad, mis nõuavad regulaarset määrimist ja kontaktide kontrolli.

Miks valida PUGAO tööstuslik vahelduvvoolu vormitud korpuse kaitseseade?

Hiinas asuva professionaalse tarnijana kasutab PUGAO 14-aastast tootmiskogemust, et pakkuda tööstuslikke vahelduvvooluvormitud korpusega kaitselüliteid – eelistatud valikut elektrijaotussüsteemide jaoks kogu maailmas:

Erakordne katkestusjõudlus: kuni 65 kA maksimaalse katkestusvõimsusega (Icu) ja 50 kA töövõimega (Ics) tagavad need kaitselülitid, et seadmed püsivad täielikult töökorras ja tõhusad ka pärast lühisvigade kõrvaldamist, vähendades seeläbi märkimisväärselt asenduskulusid.

Täpsed kaitsemehhanismid: Stabiilse termomagnetilise väljalülituse korral jäävad seadmed immuunseks häiriva väljalülitumise suhtes 1,05-kordse nimivoolu korral; Lisaks on neil hetkeline lühise reageerimisaeg alla 20 ms, mis loob teie tööstuslikele koormustele tugeva kaitseliini.

Ekstreemne tööstuslik vastupidavus: läbinud range testimise, pakuvad need kaitselülitid mehaanilist eluiga 20 000 tsüklit ja elektrilist eluiga 5000 tsüklit täiskoormuse tingimustes, samas suudavad nad taluda ka lühiajalisi 55 kA termilise stabiilsuse tõusu 1 sekundi jooksul.

Terviklik tootmissüsteem: kasutades meie Hiinas asuva tehase geograafilisi eeliseid, järgime rangelt ISO 9001 standardeid ja kasutame OEM-i/ODM-i kohandamise toetamiseks masinnägemiskontrolli tehnoloogiat, tagades sellega iga tarnitava toote ühtlase kvaliteedi ja usaldusväärsuse.
