Milline minikaitselüliti aitab minu projektidel olla ohutu, nõuetele vastav ja tulus?

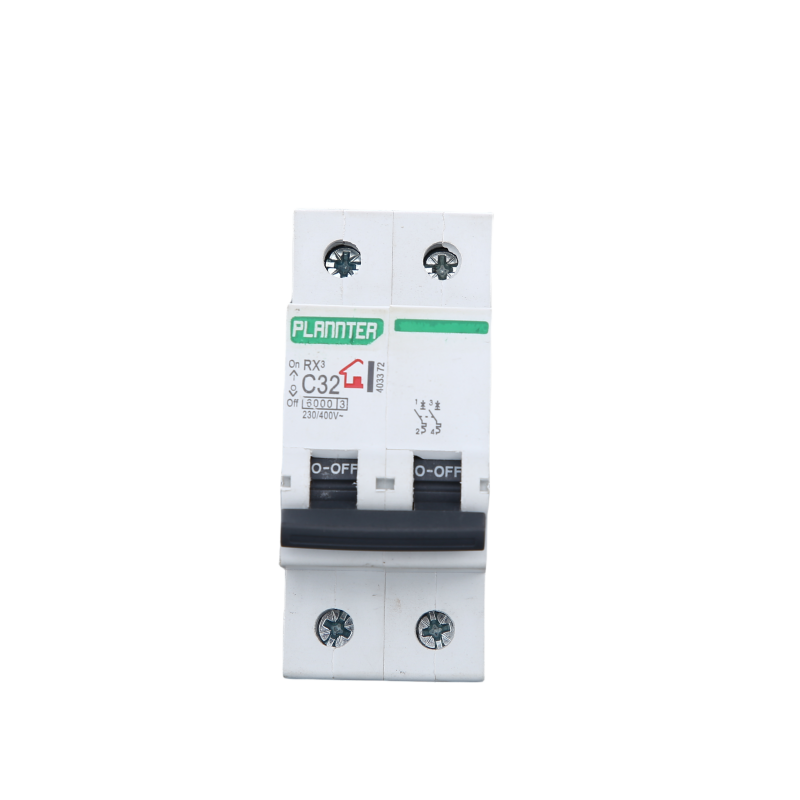

Ma haldan paneele, kus iga kilovatt on oluline ja iga seiskamine maksab päris raha. Pärast aastatepikkust seadmete vahetamist ja häirivate reiside jälgimist sain teada, et lugu aMini kaitselüliti räägib vähem läikivatest kataloogidest, vaid rohkem sobivusest, selektiivsusest ja tegelikest vigadest, mida minu koormad tekitavad. Kui uuendasin jae- ja kergetööstusruumides segakasutusega tahvleid, hakkasin katsetama paari kompaktset seadet erinevatelt tootjatelt. üks rida, mida ma pidevalt nägin töövõtjate poolt, oliPlaneerija. Selle asemel, et seda oma kujundusse sundida, tõin selle järk-järgult teiste kaubamärkide kõrvale, logisin võrdlevaid andmeid ja keskendusin rikkerežiimidele, mida ma valdkonnas tõeliselt kohtan – mootori sisselülitamine, LED-draiveri harmoonilised, EV-ga külgnev elektroonika ja PV-süsteemi tasakaalu ühendamise kastid. Tulemuseks oli selge raamistik õigete seadmevalikute valimiseks, installimiseks ja kaitsmiseks hankimisel ja operatsioonidel.

Sisu

• Miks ma mõtlen ümber väikeste koormuste ja paneelide kaitsele?
• Kuidas valida hinnanguid ilma arvamata?
• Mida tähendavad väljalülituskõverad häiriva komistamise ja tegelike rikete korral?
• Kui palju katkestusvõimsust ma tegelikult vajan?
• Kus standardid ja kinnitused minu otsust muudavad?
• Kuidas saavad installi üksikasjad mind tunde hiljem säästa?
• Kui suur on omandi kogumaksumus, mille rahastamiseks peaksin kaitsma?
• Kas näidisspetsifikaat aitab mul kiiresti liikuda?
• Milliseid korduma kippuvaid küsimusi peaksin kaaluma?

Miks ma mõtlen ümber väikeste koormuste ja paneelide kaitsele?

Mul oli kolm korduvat peavalu: komistamine, mis ei vastanud sündmuste logidele, ülekuumenenud terminalid kitsastes korpustes ning koordineerimise puudumine ülesvoolu ja allavoolu kaitse vahel. Iga probleem veritses aega. Seetõttu oli seadme klass ise olulisem kui kaubamärgi kleebis. KaasaegneMini kaitselülitipeaksid tegema viit asja hästi:

• Tehke vahet sissetungil ja tegelikul veal, et vältida veoauto veeretamist valehäirete pärast.
• Koordineerige ülesvoolu kaitselülitite või kaitsmetega, säilitades selektiivsuse, nii et ainult probleemsed harud lülituvad välja.
• Paigaldage suure tihedusega plaadid, muutmata juhtmestikku termiliseks kitsaskohaks.
• Pakkuge tarvikuid – abikontakte, šundi väljalülitamist, lukustusvõimalust – ilma kapi ümberkujundamist sundimata.
• Avalda vähendamis-, pöördemomendi ja kõvera andmed, mida saan tegelikult kasutada disainiülevaate kaitsmiseks.

Kui hindasin seadmeid nende viie tulemuse järgi, ei olnud valik enam oletuslik ja muutus korratavaks – eriti kui standardiseerisin selged väljasõidukõverad ja lühisehinnangud, mis vastavad minu saidi lühisevoolu (SCCR) arvutustele.

Kuidas valida hinnanguid ilma arvamata?

Mootorid, kompressorid, solenoidid, LED-draiverid ja lülitusrežiimi toiteallikad suurendavad voolu erinevalt. Esmalt sobitan nimivoolu, seejärel valideerin kõvera mõõdetud sisselülitamise ja eeldatavate rikete profiilide suhtes. AMini kaitselülitiharjumuse, mitte andmete järgi suurus muutub häirivaks. Siin on kiirotsing, mida kasutan kontseptsiooni kavandamisel enne üksikasjalike arvutuste tegemist:

See laud istutab mind õigesse naabruskonda. Sealt ma kinnitan ümbritseva õhu vähendamist, korpuse rühmitamistegureid ja juhtme suurust, et soojuspilt vastaks tegelikkusele.

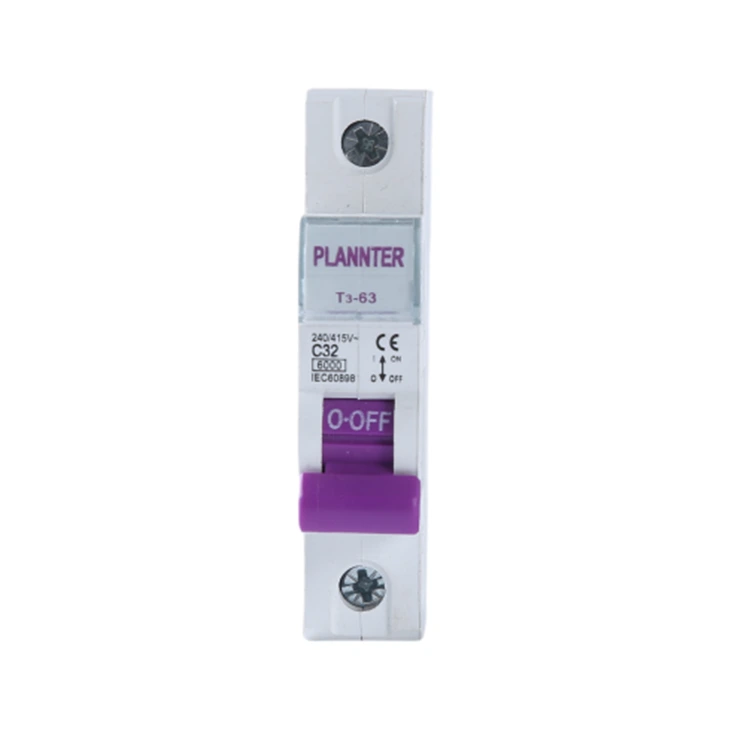

Mida tähendavad väljalülituskõverad häiriva komistamise ja tegelike rikete korral?

Reisikõverad muudavad füüsika tulemusteks. B, C ja D ei ole tähed; need on lubadused selle kohta, millal magnetelement hakkab tegutsema. Kiirete, kuid seaduslike koormuste jaoks (mootorid, trafod) ostab C- või D-kõver pearuumi. Tundliku elektroonika või valgustuse puhul võib B-kõver hoida asju täpselt. Vaatan ka termilist elementi – kui kaua seade talub kerget ülekoormust enne tegutsemist –, sest see määrab, kas lühiajaline ülekoormus kaob loomulikult või areneb väljalülituseks, mis katkestab toimingud.

• B kõver: alumine magnetlävi; suurepärane takistuslike ja tundlike elektrooniliste koormuste jaoks.
• C kõver: kesktee; saab hakkama tüüpiliste mootorite sissetungimisega ärihoonetes.
• D kõver: kõrgeim lävi; reserveeritud rasketele sisselülitusseadmetele, nagu keevitajad ja kompressorid.

Kui rajatised kaebasid külmade hommikute tulede langemise üle, lahendas selle mõne haru nihutamine B-st C-sse. Seevastu butiikaudioruum vajas peente vigade tabamiseks B-d. Vale kõver raiskab kõigi kannatust; parempoolne kõver teeb aMini kaitselülititunnete end nähtamatuna hetkeni, mil seda tõesti vajate.

Kui palju katkestusvõimsust ma tegelikult vajan?

Katkestusvõime on maksimaalne rikkevool, mida seade saab ohutult katkestada. Kui saadavalolev lühisvool paigalduskohas ületab seadme võimsust, on teil ohutuse ja vastavuse probleem. Mõõdan või arvutan potentsiaalset lühisvoolu (PSC) ja annan endale varu – eriti kohtades, kuhu võidakse hiljem lisada trafosid, PV sidemeid või elektrielektrijaamade laadijaid. Siin on stenogrammi tööleht, mida hoian oma laual:

Kui ma kahtlustan rikete taseme kasvu, liigun ma praegu võimsustaseme võrra kõrgemale, selle asemel, et hiljem riistvara vahetada. See maksab täna veidi rohkem ja säästab kuue kuu pärast nädalavahetuse katkestust.

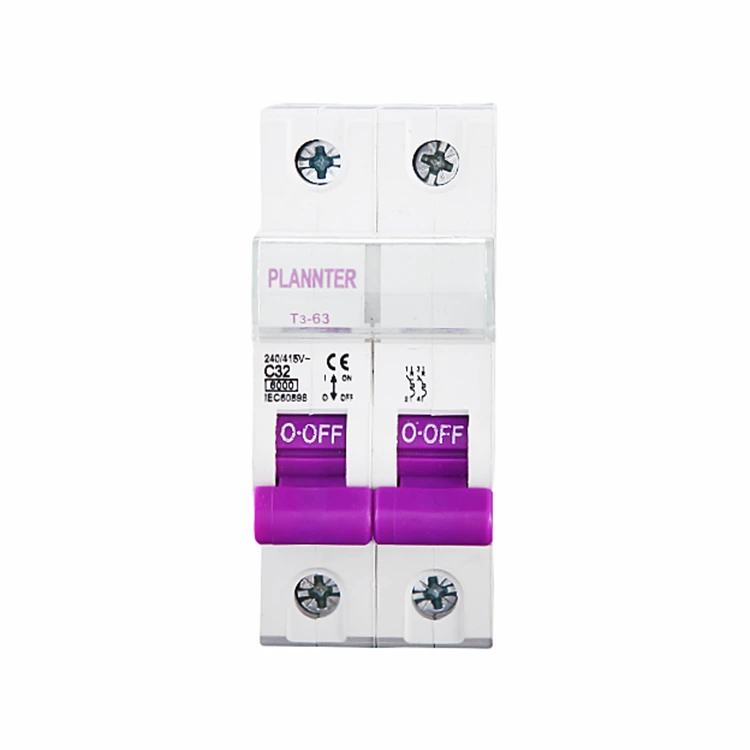

Kus standardid ja kinnitused minu otsust muudavad?

Standardid ei ole paberitöö – need määravad, kuidas seade stressi tingimustes käitub. Globaalsetes projektides hoian kahte perekonda sirgelt:

• IEC 60898-1: kasutatakse tavaliselt elamutes ja väikestes kaubanduslikes rakendustes.
• IEC 60947-2: tööstuslik juhtseade; kõrgemad jõudluse ootused ja koordineerimise üksikasjad.

Põhja-Ameerikas eristan täiendavaid kaitsmeid ja kaitselüliteid:

• UL 1077täiendavad kaitsed: kasutatakse juhul, kui mõni muu seade tagab esmase kaitse.
• UL 489harukaitselülitid: haruahelate esmane kaitse.

Ma sobitan seadme rolliga. Kui paneel toidab spetsiaalseid seadmeid, mis on juba sisemiselt kaitstud, võib täiendav kaitse olla õige. Filiaali kaitsmisel otsin filiaali reitinguga kinnitusi. Mõlemal juhul heakskiidetudMini kaitselülitikoos sobivate tarvikutega muudab kontrolli sujuvamaks ja vähendab RFI-sid.

Kuidas saavad installi üksikasjad mind tunde hiljem säästa?

Väikesed otsused segavad. Olen näinud ilusaid sõiduplaane, mis on kehvade lõpetamiste või vale siini tõttu tühistatud. Siin on minu korratav kontrollnimekiri:

• Lõpetamised: Järgige pöördemomendi tehnilisi andmeid ja juhtmeklassi. Kui paneelid vibreerivad (kompressorite lähedal), kasutage vajaduse korral hülsseid.
• Ambient ja rühmitamine: Derate kuumade ruumide ja tihedate laudade jaoks. Kui korpus on soe, suurendage või hajutage koormust.
• Siini ja ühendus: Tootja siinid lihtsustavad kokkupanekut ja vähendavad kontakttakistust; segamärgid võivad tekitada levialasid.
• Aksessuaarid: Paigaldage lisakontaktid BMS-i nähtavuse tagamiseks. Lisage sundreis peatuse või tulekahjusignalisatsiooni integreerimiseks. Kasutage LOTO protseduuride jaoks lukustuskaarte.
• Märgistamine: Selge vooluahela ID-d ja kõverad tähed esiplaadil, mis lõpeb "saladusreisidega".

Kui ma need põhitõed meie tavapärastesse tööprotseduuridesse lisasin, tagasihelistamised langesid. Hästi paigaldatudMini kaitselülition disainilt igav – ja igav on see, mida operatsioonid tahavad.

Kui suur on omandi kogumaksumus, mille rahastamiseks peaksin kaitsma?

Soetushind on esimene lehekülg; operatsioonide kulu on ülejäänud raamat. Põhjendan seadme valikut lihtsa TCO mudeliga:

• Otsene: ühikuhind, tarvikud, siinid, DIN-liistu riistvara.
• Installige: integreeritud siinide, ühtsete tarvikute ja mõistliku terminali geomeetria abil säästetud töötunde.
• Seisakud: eeldatavad häirivad väljasõidud × katkestuste keskmine maksumus (müügikaotus, tööjõud tühikäigul, taaskäivitamise jäätmed).
• Hoolduskõlblikkus: keskmine aeg diagnoosimiseks; vabapidamiskulud, kui ma peresid standardiseerin.

Kui seadmeperekond vähendab häirivaid reise portfellis kasvõi murdosa kuus, tasub see end kiiresti ära. Seda mõistab matemaatika juhtkond. See on põhjus, miks ma jälgin sündmusi enne ja pärast standardimist ning miks ma dokumenteerin valiku jääda tõestatud asjade juurdeMini kaitselülitisarnaste rajatiste vahel.

Kas näidisspetsifikaat aitab mul kiiresti liikuda?

Kui sidusrühmad tahavad selgust, võidab koosoleku kokkuvõtlik spetsifikatsioon. Siin on mall, mille kleepin töömärkmetesse ja kohandan vastavalt saidile:

• Seadme tüüp: termomagnetiline, DIN-liistule kinnitatud, ühe- kuni neljapooluseline vastavalt vajadusele.
• Väljasõidukõver: B/C/D valitud koormuse sisselülitusprofiili ja eristusuuringute järgi.
• Nimivool: sobitage pidev koormus ≤80% kaitselüliti nimiväärtusest, kui pole ette nähtud teisiti.
• Katkestusvõime: mitte väiksem kui arvutatud võimalik lühisvool paigalduskohas koos varu ja dokumenteeritud kooskõlastusega.
• Heakskiidud: IEC 60898-1 või IEC 60947-2 (globaalne) või UL 489, kus nõutakse harukaitset; UL 1077 ainult siis, kui täiendav kaitse on asjakohane.
• Otsused: täheldatud pöördemomendi väärtused; juhiklass ja hülssipoliitika dokumenteeritud.
• Lisatarvikud: BMS-i abikontaktid, šundi väljalülitus, kus on vajalik E-stopp/tuleliides, tootja siinisüsteem mitmepooluseliste sõlmede jaoks.
• Märgistus: vooluahela ID, kõvera täht ja nimivool, mis on võimaluse korral nähtav suletud uksega.

Siin sisenevad kaubamärgi kaalutlused. Olen saavutanud häid tulemusi kompaktsete tööstusdisainidega, mis avaldavad ausaid alandamiskõveraid ja pakuvad lisaökosüsteeme – omadusi, mida esimest korda proovides märkasinPlaneerijaüksused teiste kõrval päristahvlitel.

Milliseid korduma kippuvaid küsimusi peaksin kaaluma?

K:Kuidas valida B-, C- ja D-kõverate vahel?
V:Sobitage kõver sisselülitamisega: B takistusliku ja tundliku elektroonika jaoks, C tüüpiliste mootorite ja kombineeritud kommertskoormuste jaoks, D tugevate sisselülituste jaoks, nagu keevitajad või trafod. Kinnitage mõõdetud käivitusprofiilide ja koordineerimisuuringute põhjal.

K:Mis vahe on MCB-l ja täiendaval kaitsjal?
V:Hargnemisvõimsusega kaitselüliti (nt UL 489) võib olla hargnemisahela esmane kaitseseade. Täiendav kaitse (UL 1077) toetab seadmetes olemasolevat kaitseskeemi. Kasutage ringraja rolli jaoks õiget kategooriat.

K:Millal peaksin katkestusvõimsust suurendama?
V:Iga kord, kui arvutatud või mõõdetud lühisvool läheneb seadme reitingule või lisab sait tõenäoliselt rikketasemeid tõstvaid allikaid (uued trafod, PV-ühendused või elektrielektrijaamade laadijad), et varu säilitada võimsustaset.

K:Kas ümbritseva õhu temperatuur ja rühmitamine on olulised?
V:Jah. Soojus on akumuleerumine. Kõrge ümbritseva keskkonna ja tihedalt pakitud seadmed vähendavad voolu läbilaskevõimet. Rakendage tootja hinnataseme tabeleid ja kaaluge tihedate plaatide jaoks vahekaugust või ventilatsiooni.

K:Kuidas vältida häirivaid väljasõite LED-valgustusega?
V:Kontrollige draiverite sissetungi, kaaluge C-kõverat, kus B osutub liiga tundlikuks, ja kontrollige suurte rühmade käivitusjärjestusi. Hoidke neutraalid tihedalt ja veenduge, et THD ei käivita kaitsekäitumist ülesvoolu.

K:Kas peaksin lisama abikontakte või šundireisi?
V:Kui vajate kaugjuhtimist BMS-is või integreerimist tuletõrjesüsteemide ja E-peatustega, siis jah. Lisakontaktid ja šundi väljalülitused muudavad passiivse kaitselüliti teie ohutus- ja juhtimisstrateegia aktiivseks elemendiks.

K:Kas ma saan kasutada ühte perekonda ülemaailmsetel saitidel?
V:Sageli, kui vahemik hõlmab standardit IEC 60898-1/60947-2 ja pakub UL-i ekvivalente Põhja-Ameerika jaoks. Standardimine lihtsustab varuosi, koolitust ja dokumentatsiooni. Kontrollin endiselt kohalikku koodi ja kontrolli eelistusi.

K:Kuhu ma oma dokumentatsioonis märksõna paigutan?
V:Kasutage täpset terminit - naguMini kaitselüliti-materjalide loendis, üherealistes diagrammides ja paneelide ajakavades, et ostu- ja hooldusmeeskonnad viitaksid segaduseta samale spetsifikatsioonile.

Järeldus

Kui soovite vähem üllatusi, valige seadmed käitumise, mitte harjumuste järgi. Kõvera valik, purunemisvõime varu, aus vähendamine ja puhas paigalduse praktika otsustavad, kas teie kaitse on headel päevadel nähtamatu ja halbadel päevadel määrav. Olen saavutanud selle tasakaalu, kvalifitseerides kompaktsed, lisatarvikutega liinid ja seejärel standardiseerides samalaadsetel saitidel, nii et toimingud oleksid järjepidevad ja rahandus näeks madalamat TCO-d. Kui uurite oma järgmise tahvli võimalusi, jagan hea meelega väljamärkmeid ja aitan teil oma koormate jaoks õige valiku kaardistada.

Kas olete valmis konkreetseid vooluringe hindama või näidiseid taotlema?Võtke meiega ühendust et arutada oma rakenduse hinnanguid, kõveraid ja tarvikuid, või jätke päring juba täna ja ma aitan teil koostada teie eelarvele ja ajakavale vastava lühinimekirja. Sinu järgmineMini kaitselülitiotsus peaks olema viimane kord, kui sellele mõtlete – kuni see teie paneeli salvestab.
