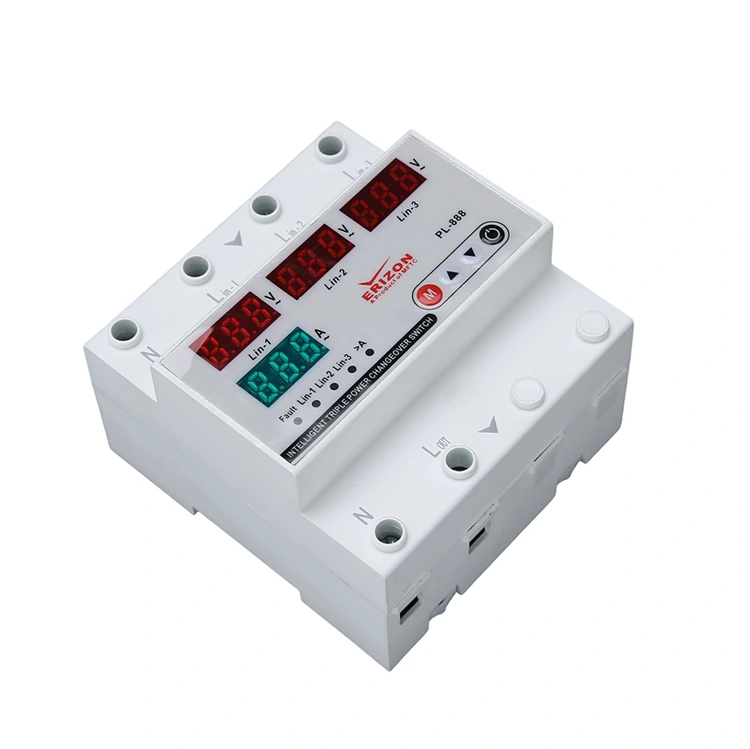

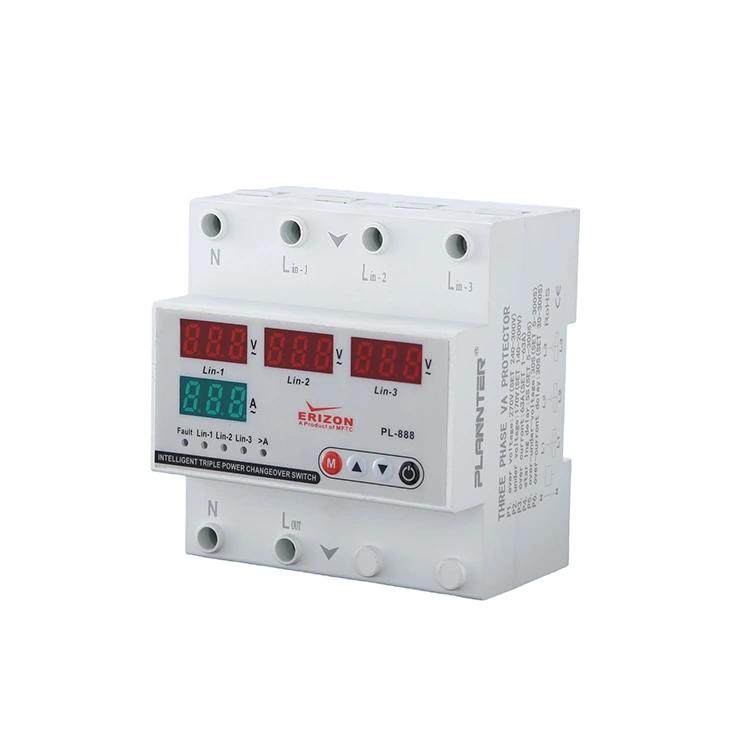

3 faasi nelja ekraaniga pingekaitse

Sellel 3-faasilisel nelja ekraaniga pingekaitsel on ülepinge, alapinge ja ülevool. Spetsiaalse mõõtekiibi kasutamine tagab, et elektriliste parameetrite, nagu võimsus ja energiatarbimine, mõõtmisviga jääb ±1% piiresse. See on varustatud kahe ekraaniga LCD-ekraaniga, et jälgida reaalajas voolu ja pinge väärtusi. Samuti saab see kohandada üle-/alapinge künnist, liigvoolu väärtust ja tegevuse viivitusaega, et see vastaks erinevate stsenaariumide rakendusnõuetele.

Eelised

1. Kaitske elektriseadmeid ja pikendage elektriseadmete kasutusiga: kaasaegsed kodumasinad nagu külmkapid, kliimaseadmed, televiisorid, arvutid jne. Ülepinge, mis võib põletada trükkplaadi, mootori või muid seadme põhikomponente või isegi põhjustada tulekahju. Ülepinge: võib põletada trükkplaadi, mootori või muid seadme põhikomponente. Näiteks arvuti toitemoodulid või kliimaseadmete kompressorid võivad ülepinge all üle kuumeneda ja põhjustada isegi tulekahjusid. Alapinge: see võib põhjustada seadme normaalse käivitumise või ebaühtlase töö. Paigaldades 3-faasilise nelja ekraaniga pingekaitse, saate ebatavalise pinge korral kiiresti toiteallika katkestada, vältides suurte seadmete, serverite jne kahjustamist.

2. Suurendage elektriohutust ja vältige ohutusõnnetusi. Ebatavaline pinge mitte ainult ei kahjusta elektriseadmeid, vaid võib põhjustada ka ohutusõnnetusi. Näiteks võib liigne pinge põhjustada juhtmete isolatsiooni halvenemist, suurendades lühise või tulekahju ohtu. Alapinge põhjustab mootori ülekuumenemist, põhjustades liini ülekoormust või elektritulekahju.

3. Tasuv, odav: 3-faasiline nelja ekraaniga pingekaitse on taskukohane, lihtne paigaldada, madalad hoolduskulud. Kui te seda seadet ei paigalda, eksisteerib see elektriliste remondi- või asenduskuludest põhjustatud ebatavalise pinge tõttu. Lisaks on sellel kaitsjal automaatne taastamise funktsioon, mis vähendab kasutaja käsitsi kasutamist ning on turvalisem ja mugavam.

Tagage oma tööstuslike ja kaubanduslike elektrisüsteemide pikaealisus3 faasi nelja ekraaniga pingekaitse. Tugevate kolmefaasiliste võrkude jaoks mõeldud seade ühendab täpse mõõtmise kiire kaitsega. Kasutades spetsiaalset mõõtekiipi, tagab see võimsuse ja energia jälgimise suure täpsuse, muutes selle kriitiliseks komponendiks kallite masinate ja infrastruktuuri kahjustamise ärahoidmisel.

Põhifunktsioonid ja omadused

Mida teeb 3-faasiline nelja ekraaniga pingekaitse?

Põhimõtteliselt toimib see teie elektrijaotuskarbi "eestkostjana". See jälgib pidevalt toiteallikat ja katkestab automaatselt elektrivoolu, kui tuvastatakse ohtlikud tingimused. See hoiab ära kuluka remondi ja suurendab ohutust, vähendades pinge ebastabiilsusega seotud riske.

Mida tähendab "nelja ekraaniga"?

Seade on varustatud kahe ekraaniga LCD liidesega, mis tagab kriitiliste elektriliste parameetrite reaalajas nähtavuse. "Neljaekraan" viitab tavaliselt järgmiste elementide samaaegsele jälgimisele:

• Pinge (V):Reaalajas liinipinge jälgimine.
• Praegune (A):Voolu voolu jälgimine ülekoormuse vältimiseks.
• Võimsus/energia:Tarbimise jälgimine suure täpsusega (±1% veamarginaal).
• Olekuindikaatorid:Kaitseseisundite visuaalne kinnitus (On/Off/Fault).

Millised on peamised kaitseparameetrid?

The3 faasi nelja ekraaniga pingekaitsepakub igakülgset kaitset kolme kõige levinuma elektriohu eest:

• Ülepingekaitse:Hoiab ära trükkplaatide, mootorite ja põhikomponentide (nt vahelduvvoolukompressorites või serverites) põlemise, mis on põhjustatud pinge hüppamisest.
• Alapinge kaitse:Hoiab ära mootorite ülekuumenemise ja madala pinge tõttu läbipõlemise, mis võib põhjustada ebaühtlast töötamist või käivitamise ebaõnnestumist.
• Ülevoolukaitse:Kaitseb liinide ülekoormuste eest, mis võivad põhjustada isolatsiooni halvenemist ja elektritulekahjusid.

Paigaldamine ja kasutamine

Kuidas see paigaldatakse?

See kaitse on mõeldud kodu- ja tööstusjaotuskarpide standardkomponendiks. See on kompaktne, kergesti paigaldatav ja vajab minimaalset hooldust. Pärast paigaldamist töötab see automaatselt, vähendades käsitsi sekkumise vajadust.

Mida 4P tähendab?

"4P" tähistab4-poolus. Kolmefaasilises süsteemis näitab see, et lüliti ühendab ja kaitseb kõiki kolme faasi (L1, L2, L3) pluss neutraalliini (N). See tagab kogu kolmefaasilise ahela täieliku isolatsiooni ja kaitse.

Kas see on reguleeritav?

Jah, paindlikkus on selle põhiomadus3 faasi nelja ekraaniga pingekaitse. Kasutajad saavad kohandada sätteid, et need vastaksid konkreetsetele rakenduse nõuetele, sealhulgas:

• Läve reguleerimine:Määrake konkreetsed üle- ja alapinge piirid.
• Ülevoolu väärtus:Määrake väljalülitamise voolupiirang.
• Toimingu viivitusaeg:Seadistage viivitus enne seadme väljalülitumist või lähtestamist, et vältida ajutistest kõikumistest tulenevaid häirivaid väljalülitusi.

Miks installida see kaitsja?

• Seadme eluea pikendamine:Kaitseb külmikuid, arvuteid ja tööstuslikke mootoreid pingekoormuse eest.
• Tulekahju ennetamine:Vähendab elektritulekahjude ohtu, mis on põhjustatud juhtmeisolatsiooni riketest ülepingest või ülevoolust.
• Tasuv:Madal hind3 faasi nelja ekraaniga pingekaitseon tühine, võrreldes kahjustatud elektriseadmete remondi või asendamise kallite kuludega.

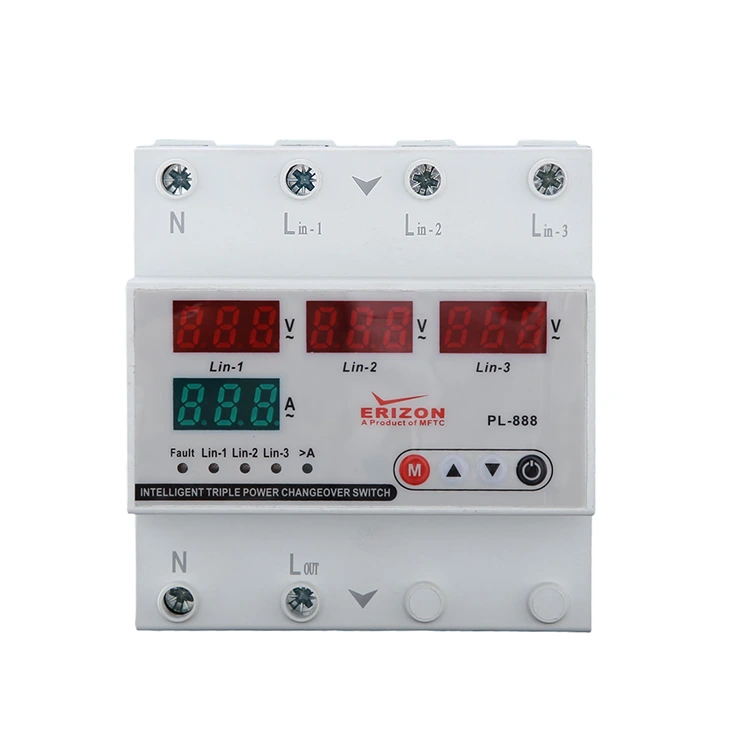

Ekraan ja nupud

1 – nupp SET: seda nuppu kasutatakse salvestamiseks pärast liigvoolu väärtuste ja kõrge/madala pinge seadistusväärtuste ja vea määramist/muutmist.

ooteaeg.

2 - UP nupp: suurendage nõutavat väärtust.

3 - allanupp: vähendage nõutavat väärtust.

4 - Käsitsi sisse/välja nupp

kasutatakse seadme väljundi sisse/välja juhtimiseks. Kui väljund on välja lülitatud, kuvatakse ekraanil sõna "OFF" ja seade ei jätka selle olekuga automaatselt. Kui seade ei ole vigane, vajutage seda nuppu uuesti seadme taaskäivitamiseks ja tavapärase kasutamise jätkamiseks.

5 - PRAEGUNE EKRAAN

PÕHIKUJU ALA: Tavalise töötamise ajal kuvatakse siin sisendpinget reaalajas. Ekraan jääb valgustatuks, kui seade on tõrgeteta; ebatavalise pingega (liiga kõrge või liiga madala) tõrke korral vilgub ekraan häiresignaalina. Parameetrite seadistamise ajal kuvatakse ekraanil sünkroonselt asjakohaste programmeerimiselementide seadistatud väärtused (sealhulgas liigvoolukaitse väärtus, kõrge ja madalpinge läved, rikke viivitus ja lähtestamise viivitus ning muud parameetrid).

6 - pinge näidik

Kahe kuvamise rühm: seadme tavapärase töötamise ajal kuvatakse siin praegune vooluväärtus ja ekraan põleb alati mitte-tõrgete korral; rikete korral (nt liigvool) vilgub ekraan häirena. Parameetrites kuvatakse siin vastavate programmeeritud üksuste väärtused.

7 - Näidiku kirjeldus

A>: see indikaator süttib, kui tekib liigvoolutõrge.

V>: see indikaator süttib, kui ilmneb ülepinge rike.

V<: see indikaator süttib, kui tekib madalpinge rike.

Out: see indikaator süttib, kui seade alustab väljundit.

Ühendusskeem

Võrgust pärit null- ja faasijuhtmed tuleb ühendada seadme sisend-poolses küljes olevate "N" ja "L" klemmidega.

Üle- ja alapingekaitset vajavate seadmete null- ja faasijuhtmed tuleks tõmmata seadme "väljundi" poolel olevatest "N" ja "L" klemmidest.

Mõõtmed
