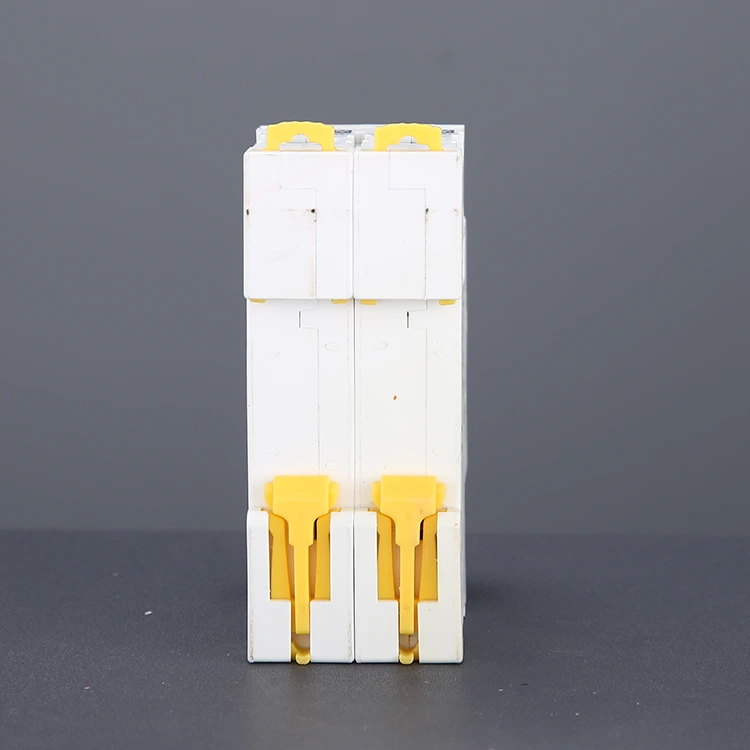

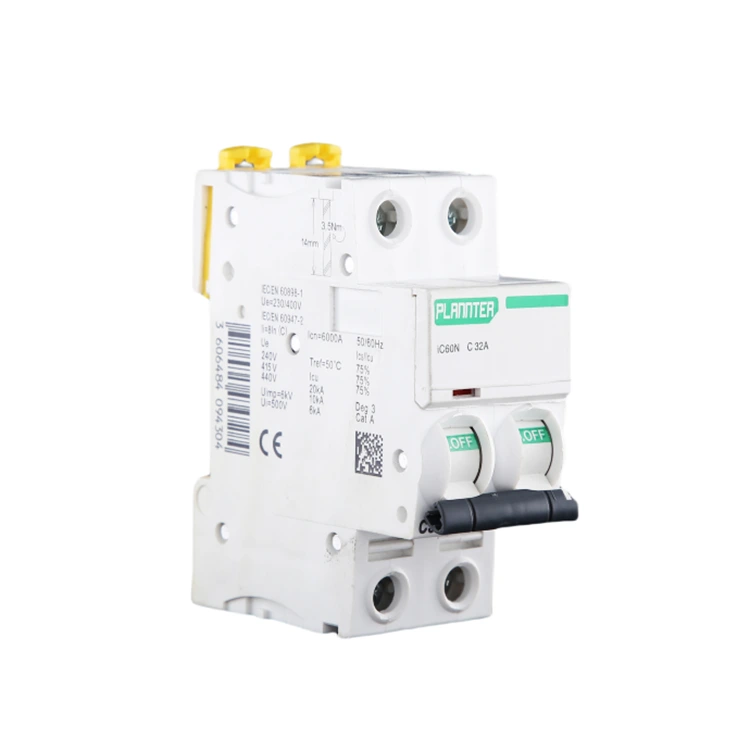

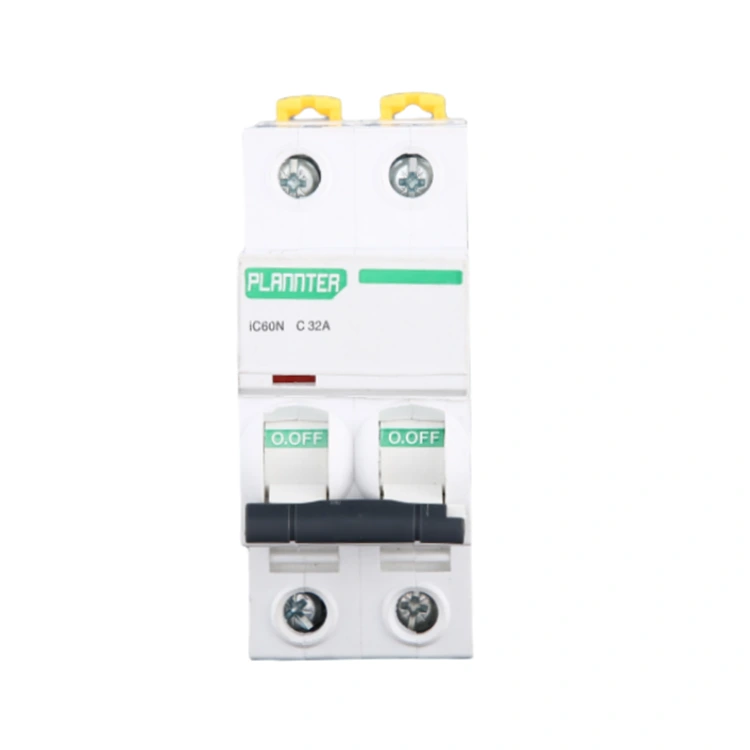

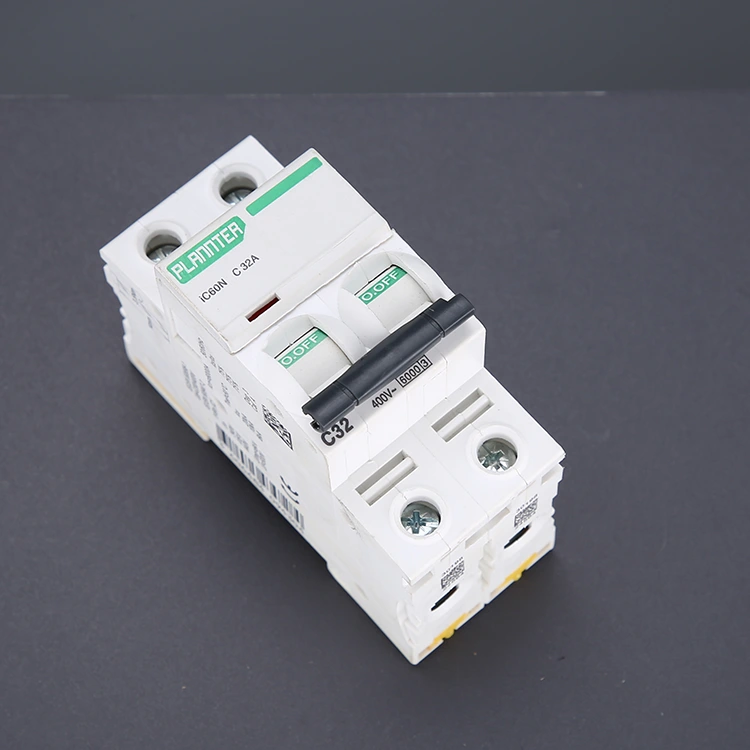

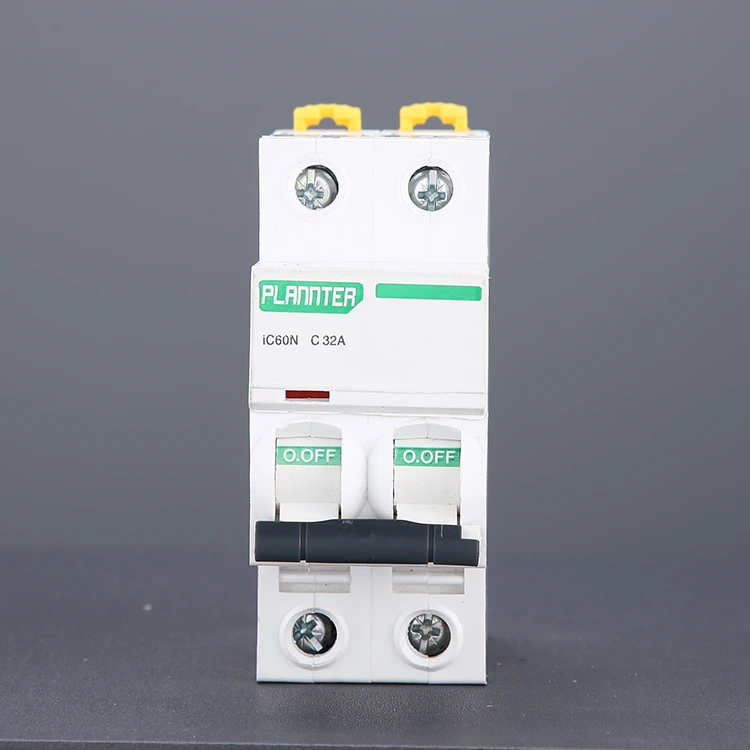

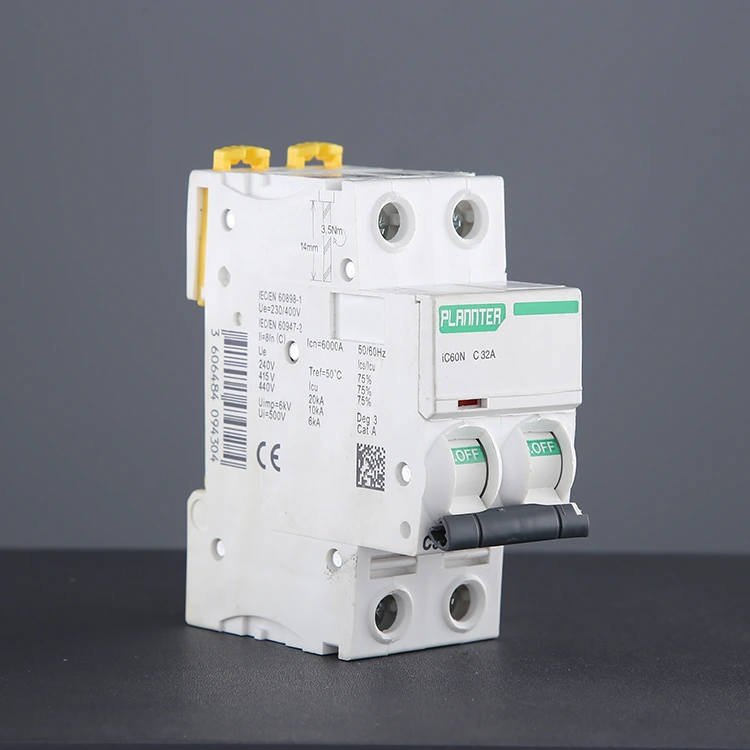

DIN-rööpale kinnitatav miniatuurne kaitselüliti

Erinevalt ühepooluselisest kaitselülitist (1P), mis lahutab ainult tuletõrjejuhtme, ühendab 2-pooluseline DIN-rööpale paigaldatud miniatuurne kaitselüliti sünkroonselt lahti tuletõrjejuhtme ja nulljuhtme, vältides nulljuhtme elektrifitseerimisest tulenevat elektrilöögi ohtu, mis on kõrgem ohutustegur. Seetõttu sobib see eriti hästi rakendustesse, mis nõuavad täielikku kaitset elektrikatkestuse eest, nagu kodumajapidamises kasutatavad kliimaseadmed, veesoojendid, jaotuspealülitid, väikesed elektriseadmed jne.

Miks on DIN-rööpa disain tööstusstandard?

1. Modulaarsus ja paindlikkus

Sarnaselt plokkidega ehitamisele saate siinile kõrvuti paigaldada mitu kaitselülitit, rikkevooluseadet, kontaktorit või releed.

Kui vooluring nõuab täiendavat haru, peate lihtsalt sisestama uue kaitselüliti vabasse kohta siinil – ilma kogu jaotuskilpi välja vahetamata.

2. Erakordne paigaldusefektiivsus

Elektrikutel võtab DIN-liistule paigaldatud miniatuurse kaitselüliti paigaldamine vaid sekundit. Võrreldes traditsiooniliste kruvikinnitusmeetoditega väheneb paigaldusaeg üle 80%.

3. Standardimine ja vahetatavus

Järgides IEC 60898 standardit, on PUGAO kaitselülitid mõõtmetelt täielikult ühilduvad selliste kaubamärkidega nagu ABB, Schneider Electric ja Siemens. Kui teil on vaja olemasolevaid seadmeid välja vahetada, on meie tooted otsesed asendused.

4. Soojuse hajutamine ja hooldus

Rööpakinnitus peatab kaitselülitid, luues nende taha õhutsirkulatsioonipilu, mis hõlbustab tõhusat soojuse hajumist.

Hoolduse jaoks tuleb konkreetne seade lihtsalt siinilt eemaldada, mistõttu pole vaja kogu kapi korpust lahti võtta.

Paigaldus DIN-liistule vs. fikseeritud kinnitus: mis vahe on?

Rööpakinnituse valimise stsenaariumid: Rööpakinnitus on eelistatud valik enam kui 90% kaitselülitirakenduste jaoks.

● Standardsed jaotuskarbid või -kapid

● Olukorrad, mis nõuavad komplektset installimist (inseneriprojektid)

● Juhtumid, kus edaspidine hooldus või laiendamine võib olla vajalik

● Elamu-, äri- ja enamiku tööstuslike elektrijaotussüsteemid

Funktsioon

Ülekoormuskaitse: Kui koormusvool ületab pikka aega nimiväärtust, paindub MCB sees olev bimetall kuumuse toimel, käivitades mehaanilise mehhanismi ja katkestades vooluringi, vältides liini ülekuumenemist ja tulekahju.

Lühisekaitse: Kui liinis tekib lühis ja vool tõuseb koheselt, tekitab elektromagnetiline löök kiiresti tugeva magnetjõu ja surub ühendusmehhanismi kontaktide lahtiühendamiseks, realiseerides millisekundilise väljalülitumise.

Täielik isolatsioon: Hoolduse või kapitaalremondi ajal võib kaitselüliti käsitsi juhtimine üheaegselt lahti ühendada tule- ja nullliini, tagades, et seadmed ei ole elektrifitseeritud, ja kaitstes operaatorite ohutust.

Kahekordne jälgimine: see DIN-rööpale kinnitatav miniatuurne kaitselüliti suudab reaalajas jälgida tulejoone ja nulljoone hetkeolekut ning käivitada kaitsetoimingud kohe, kui kummaski liinis esineb kõrvalekaldeid.

Kuidas õigesti paigaldada DIN-rööpale paigaldatud kaitselüliti?

Teie toote tarnimisega kaasas on PUGAO põhjalik paigaldus- ja hooldusjuhend; kui teil tekib probleeme, võtke julgelt ühendust meie müügijärgse tehnilise toe meeskonnaga. Kuna DIN-liistu disain lihtsustab paigaldusprotsessi, saame pakkuda ka soovitusi, mis põhinevad standardsetel paigaldustavadel.

1. samm: ühendage lahti toiteallikas

Enne mis tahes toimingute tegemist on hädavajalik katkestada jaotuskarbi põhitoide. Kasutage sissetulevate klemmide kontrollimiseks multimeetrit või pingetestrit; jätkake tööd alles pärast seda, kui olete veendunud, et pinget pole. Soovitame kanda isoleeritud kindaid ja kaitseprille.

2. samm: kontrollige paigalduskeskkonda

Veenduge, et jaotuskarbi sisse on paigaldatud standardne 35 mm DIN-siin. Veenduge, et soojuse hajumise ja edaspidise hoolduse hõlbustamiseks oleks piisavalt vaba ruumi, ning veenduge, et siin on kindlalt ja ilma lõdvumata kinnitatud.

3. samm: paigaldage kaitselüliti siinile

Joondage kaitselüliti ülemine klamber DIN-liistuga, seejärel vajutage allapoole, kuni alumine klamber lukustub automaatselt oma kohale. Seade peab olema kindlalt fikseeritud ja ilma igasuguse võnkumiseta.

Modulaarne konstruktsioon võimaldab paigaldada mitu kaitselülitit kõrvuti.

4. samm: ühendage toite- ja laadimisliinid

Standardne juhtmestiku konfiguratsioon hõlmab toitesisendi ühendamist ülemiste klemmidega ja koormuse väljundi ühendamist alumiste klemmidega. Kasutage juhtmeid, mis vastavad määratud voolutugevusele (nt 32A kaitselüliti puhul on soovitatav traadi ristlõige ≥4mm²). Keerake klemmikruvid tugevasti kinni, et vältida lahtiste ühenduste või ülekuumenemist.

5. samm: kontrollige juhtmestiku ja installi olekut

Veenduge, et kõik juhtmestiku ühendused on kindlad ja et paljad juhtmed ei oleks avatud. Kontrollige polaarsust ja faaside järjestust – see on eriti oluline kolmefaasiliste süsteemide puhul. Veenduge, et kaitselüliti on asendis "OFF" (lahti ühendatud).

6. toiming: sisselülitamise testimine

Pärast põhitoiteallika taastamist lülitage kaitselüliti õige töö kontrollimiseks asendisse "ON". Kontrollige ebatavalisi helisid, ülekuumenemise märke või ootamatut komistamist.

KKK

1. Kas olete kaubandusettevõte või tootja?

Oleme professionaalne tehas, millel on 10-aastane kogemus DIN-rööpakinnitusega miniatuursete kaitselülitite alal.

2. Kas nõustute kohandatud teenusega?

Pakume OEM / ODM teenust, saame printida teie kaubamärgi logo toodetele. Professionaalne tehniline ja pakkumise meeskond võib pakkuda rahuldavaid lahendusi vastavalt teie joonistele ja parameetrinõuetele.
