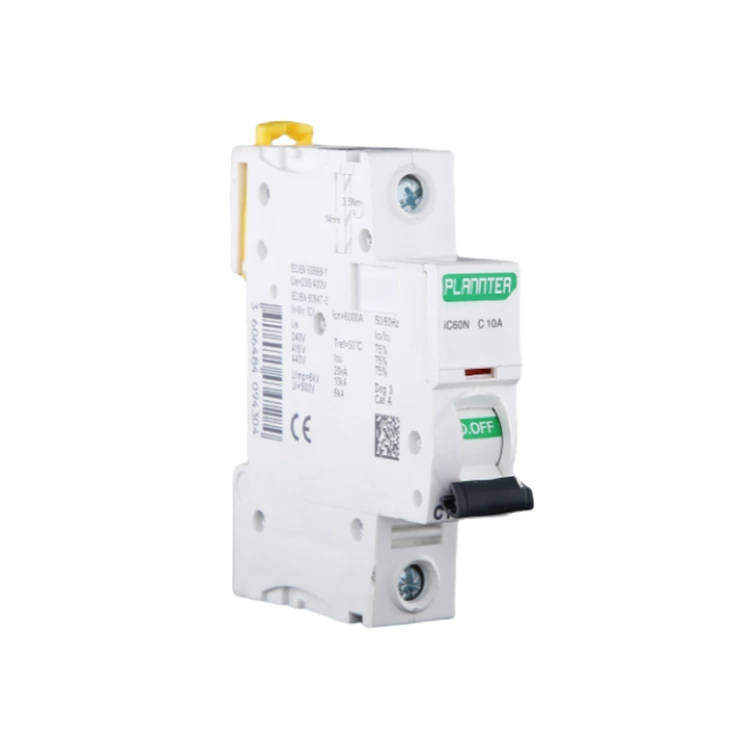

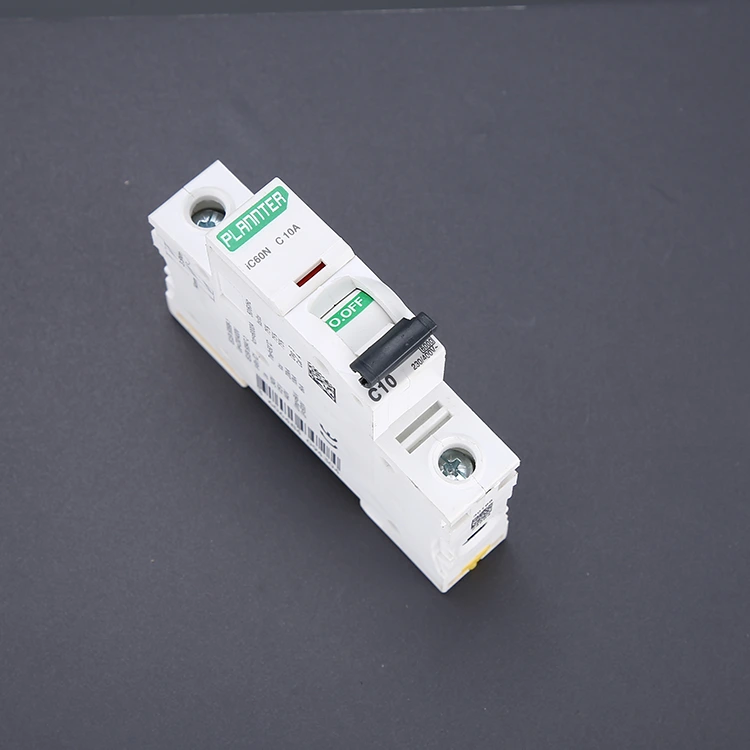

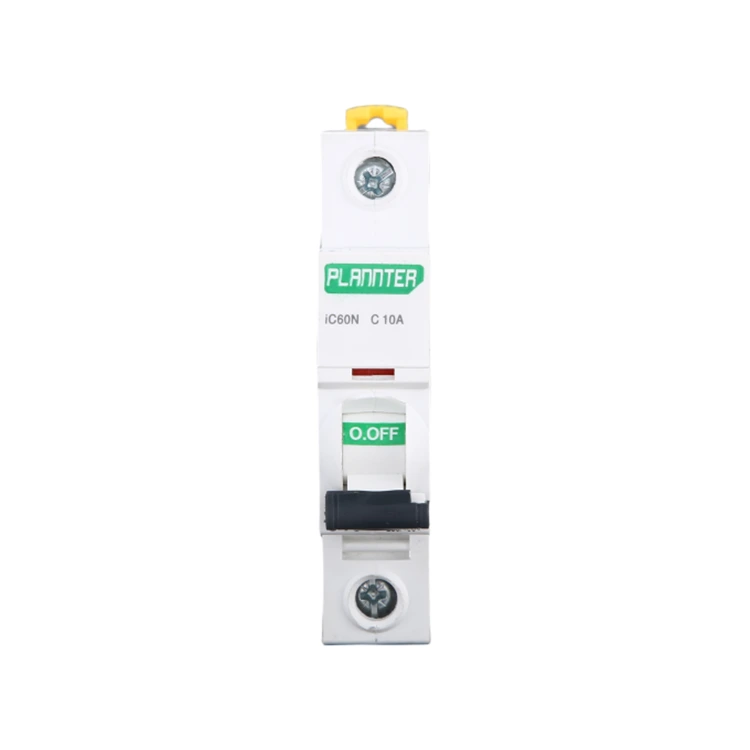

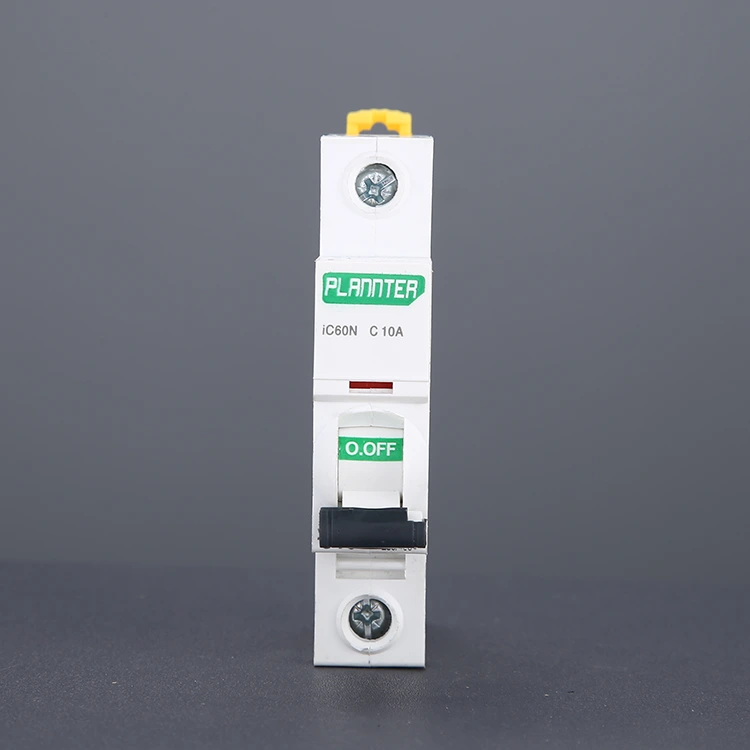

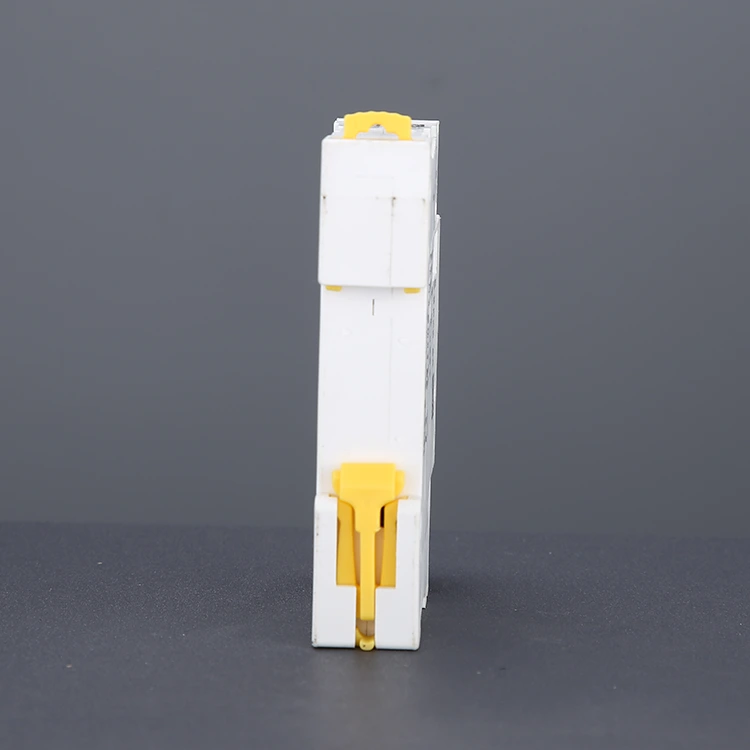

Vahelduvvoolu kõrge vooluga miniatuurne kaitselüliti

Kõige tavalisem kodukaitselüliti tüüp on ühepooluseline vahelduvvoolu kõrge voolu miniatuurne kaitselüliti, mis koosneb ühest tuletõrjejuhtmest ja ühest nulljuhtmest ning on paigaldatud kodu elektripaneelile, et jälgida ja juhtida voolu ühe juhtme piires. See kaitseb üksikut traati ülekoormuse ja lühiste eest. Ülekoormuse või lühise korral lülitub kaitselüliti välja ja katkestab automaatselt toiteallika. See võib kaitsta elektriseadmeid elektritulekahjude eest.

Meie tehnoloogia

Suurte voolude käsitlemine seab toote mehaanilisele struktuurile ja materjalidele tohutuid nõudmisi. Tuginedes üle kümne aasta pikkusele tootmisteadmistele, on PUGAO rakendanud tehnilisi optimeerimisi ja täiendusi tagamaks, et meie vahelduvvoolu kõrge vooluga miniatuursed kaitselülitid on täiuslikult kohandatud vastama reaalsete rakenduste nõudmistele.

1. Paksendatud, üleni vasest sisemised komponendid

Mida suurem on vool, seda suurem on sisetakistuse tekitatud soojus. Kõik meie sisemised juhtivad sillad ja mähised on valmistatud kõrge puhtusastmega elektrolüütilisest vasest, mille paksus on standardmudelitega võrreldes 30% suurem, hoides seeläbi temperatuuri tõusu ohututes piirides.

2. Standardne kõrge katkestusvõime

Kõrgevooluahelad asuvad tavaliselt elektrisüsteemi esiosas. Lühise korral võib võimalik rikkevool olla äärmiselt kõrge. PUGAO suure vooluga seeria on standardvarustuses 10 kA katkestusvõimsusega, mis tagab, et korpus jääb tõsiste rikete ajal puutumatuks, ilma rebenemiseta, kaitstes seeläbi jaotuspaneeli.

3. Suured hõbedasulamist kontaktid

Suure koormuse korral kontaktkeevituse vältimiseks kasutame oluliselt suurema pindalaga hõbedapõhiseid sulamist kontakte. Sellel materjalil pole mitte ainult suurepärane elektrijuhtivus, vaid see säilitab ka püsivalt madala kontakttakistuse isegi sagedaste suure vooluga lülitustoimingute ajal.

Põhirakenduse stsenaariumid

Kõigi rakenduste jaoks, mis nõuavad suurt võimsust – eriti kui esmatähtis on jalajälje minimeerimine jaotuskappides – soovitame tungivalt valida meie vahelduvvoolu kõrge vooluga miniatuursed kaitselülitid. See kehtib eriti järgmiste stsenaariumide kohta:

Peamise sissetuleva liini kaitse: Suurte villade, kaupluste ja restoranide peamine toitelüliti. Kuna kõigi kodumasinate kombineeritud voolutarve võib ületada 63A, on vaja 80A või 100A pealülitit.

Tööstuslikud elektriseadmed: suure võimsusega mootorid, õhukompressorid ja survevalumasinad. Nendel seadmetel on käivitamisel suur sisselülitusvool ja töötamise ajal suur töövool, mistõttu on tavaliselt vaja D-tüüpi väljalülituskõveraga kõrge voolukaitselülitit.

Uue energiaga sõidukite laadimisjaamad: suure võimsusega alalis- ja vahelduvvoolu laadimisvaiad, mille väljundvool jääb sageli vahemikku 80A kuni 125A.

Andmekeskused: kaitse serverikapi ridajaotusüksustele (RDU), mis nõuavad suure tihedusega paigaldusvõimalusi koos võimega taluda suuri voolusid.

PV ja energiasalvestussüsteemid: Kombinaatori kasti kaitse toiteinverterite väljundfaasis.

Erinevus 2-pooluselise vahelduvvoolu kaitselüliti ja 1-pooluselise vahelduvvoolu kaitselüliti vahel

KKK

1. Kas nõustute kohandatud teenusega?

Pakume OEM/ODM-teenust ja saame printida teie kaubamärgi logo vahelduvvoolu kõrge vooluga miniatuursele kaitselülitile. Samuti saame pakkuda rahuldavaid lahendusi vastavalt teie joonistele ja parameetrinõuetele.

2. Millised on teie maksetingimused?

30% ettemakstud pangaülekandega, 70% tasutud enne saatmist. Vastuvõetavad on ka Western Union ja akreditiiv.

3. Miks tundub tugeva voolukaitselüliti laius olevat sama, mis tavalisel?

Just siin peitub selle leidlikkus. See säilitab standardse 18 mm moodullaiuse, võimaldades selle sujuvalt paigaldada standardsele DIN-siinile. Selle sisemuses on aga kõrgema spetsifikatsiooniga isolatsioonimaterjalid ja spetsiaalne soojuseralduskanali konstruktsioon, et tõhusalt hallata suure võimsusega koormustest tekkivat soojust.

4. Kas kõrge voolukaitselüliti paigaldamisel on mingeid erinõudeid?

Pöördemoment on võtmetegur. Ligikaudu 100 A voolu korral võivad isegi veidi lahtised klemmikruvid tekitada piisavalt soojust, et plastkorpuse sulatada väga lühikese aja jooksul. PUGAO soovitab kasutada professionaalset momentvõtit ja perioodiliselt kontrollida juhtmeühenduste tihedust.
