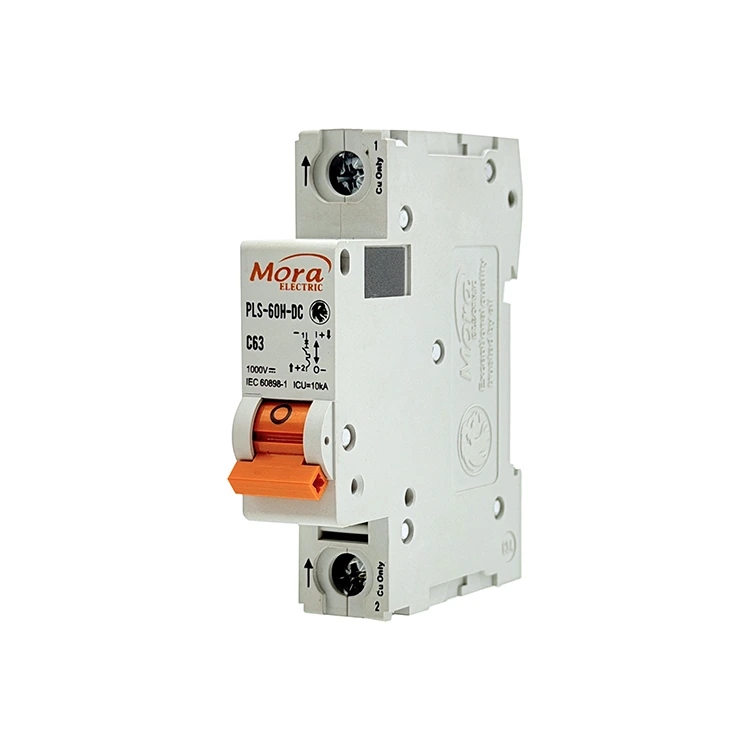

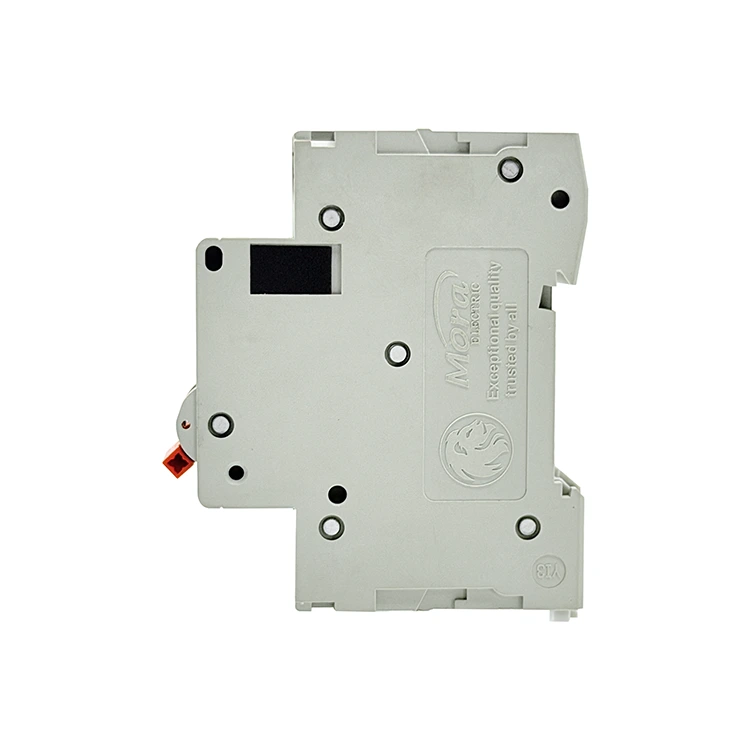

C65 1 poolusega alalisvoolu kaitselüliti

PUGAO (kaubamärk: Mora) tegutseb spetsialiseerunud C65 1-pooluselise alalisvoolukaitselüliti tehasena Hiinas, tarnides raskeveokite ühepooluselisi lüliteid, mis on loodud spetsiaalselt alalisvoolu rakenduste jaoks; meie 1P termomagnetilisel kaitselülitil on püsimagnetiga kaarekustutussüsteem, mis välistab kontaktide põlemise päikesepatareides ja telekommunikatsioonivõrkudes.

Tehniline määratlus ja praktilised rakendused

C65 1-pooluseline alalisvoolukaitselüliti on mehaaniline lüliti, mis on loodud kaitsma ühefaasilisi alalisvoolu elektriahelaid. Erinevalt vahelduvvoolu (AC) liinidest puudub alalisvooluahelal loomulik nullpunkti. Kui kontaktid koormuse all avanevad, on tekkiv elektrikaar pidev ja väga stabiilne.

Meie ühepooluseline kaitselüliti isoleerib alalisvooluahela positiivse rööpa, kasutades sihipärast mehaanilist jõudu ja magnetkiirendust rikete katkestamiseks enne, kui need põhjustavad kogu süsteemi hõlmavaid termilisi kahjustusi.

Fotogalvaanilised päikesesüsteemid

Elamutes ja kaubanduslikes päikesepaneelides väljastavad üksikud paneelide stringid pidevat alalispinget. See kaitselüliti paigaldatakse väljundkihile (vahemikus 12V kuni 250V DC) kombineerijakastidesse. See isoleerib üksikud stringid, vältides pöördvoolutõrgete või juhtmestiku lühiste levimist üle päikesepaneelide massiivi.

Telekommunikatsiooni andmekeskused ja UPS-süsteemid

Kaasaegne sideriistvara töötab 48 V kuni 110 V alalisvoolu aku varusüsteemidega. C65 1-pooluseline alalisvoolu kaitselüliti pakub sihipärast kaitset üksikutele seadmeriiulitele, isoleerides lokaliseeritud komponentide rikked ilma külgnevate võrgusüsteemide toidet katkestamata.

Tööstusautomaatika

Lokaliseeritud tööstuslikud alalisvoolu juhtimisaasad, materjalikäitlussüsteemid ja sisemised elektrisõidukite akuhaldusahelad kasutavad ühepooluselisi kaitselüliteid, et luua laadimismoodulite ja esmase aku salvestusruumi vahel erinevad, ohutult isoleeritud võimsustsoonid.

Tehnilised andmed

Järgmine maatriks kirjeldab standardiseeritud tööpiiranguid ja materjalide koostist, mida on kontrollitud meie kvaliteedikontrolli katsestendil.

Peamised tehnilised eelised

1. 5-millisekundiline magnetkaare kustutamine

Alalisvoolukaared võivad vaskkontakte sekundi murdosa jooksul hävitada, kui neid märkimata jätta. Selle lahendamiseks sisaldab meie C65 ühepooluseline alalisvoolu kaitselüliti kahte sisemist püsimagnetit. Kui tekib rike ja kontaktid eralduvad, sunnib magnetväli kaare kontaktpindadest eemale ja juhib selle 9-plaadilisest terasest jahutusvõrest. Võre lõhestab, jahutab ja kustutab kaare 5 millisekundi jooksul, minimeerides kontaktpindade kulumist.

2. Suure täpsusega bimetalliline ülekoormuse kontroll

Pidev ülekoormus halvendab järk-järgult traadi isolatsiooni, tekitades tõsise tuleohu. PUGAO (Mora) kasutab kalibreeritud bimetallribasid, mis koosnevad kahest erineva soojuspaisumiskiirusega ühendatud metallist. Pidev liigvool soojendab riba, põhjustades selle etteaimatavalt paindumise ja väljalülitushoova käivitamise. See mehaaniline seadistus hoiab ära valede väljalülituste, mis on põhjustatud lühikestest käivituspiiskadest, tagades samal ajal usaldusväärse isolatsiooni tõelise ülekoormuse korral.

3. Automatiseeritud punktkeevitus

Käsitsi sisemine kokkupanek võib põhjustada muutuvaid ühendustakistusi ja ebajärjekindlaid väljalülituspunkte. Meie tootmisüksuses kasutatakse automatiseeritud koosteliini, mis on varustatud automatiseeritud punktkeevitusseadmetega. Kinnitades sisemised vasest šundid ja väljalülitusmehhanismid täpsetesse asenditesse, tagame ühtlase sisetakistuse kõikidel tootmistsüklitel, vältides lokaalset ülekuumenemist jaotuskappide sees.

Paigaldamine väljale

1. Eraldage toiteallikas:Ohutuse seadistus. Avage esmane päikeseenergia lahtiühendamise lüliti või aku isolatsioonikaitsmeplokk ülesvoolu. Enne C65 1-pooluselise alalisvoolu kaitselüliti riistvara paigaldamist kasutage kalibreeritud digitaalset multimeetrit, et kontrollida, kas sissetuleval liinil on 0 V.

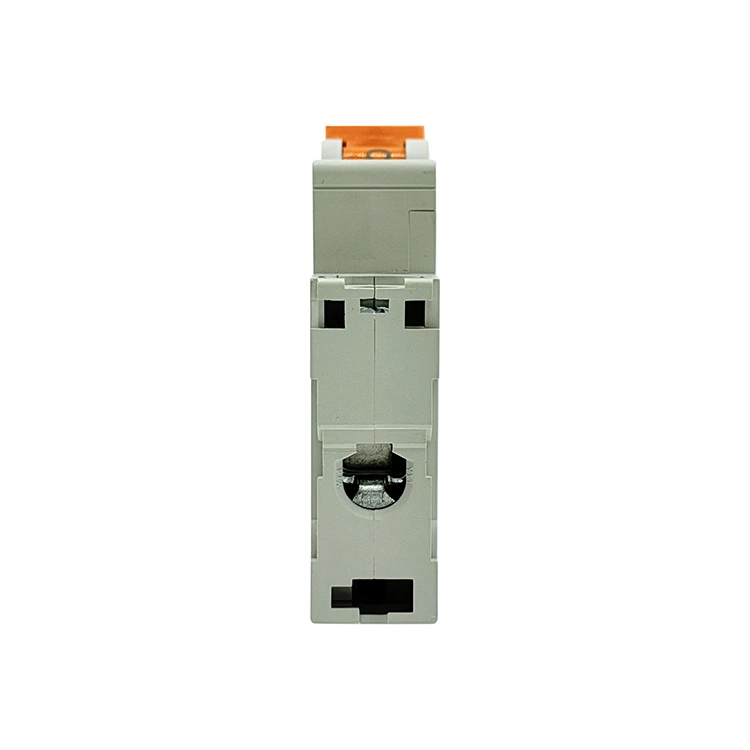

2. Kinnitage DIN-rööpa külge:Korpuse kokkupanek. Kinnitage kaitselüliti põhi tavalisele 35 mm DIN siinile. Veenduge, et nii ülemine kui ka alumine vedruga kinnitusklambrid lukustuvad kindlalt oma kohale, vältides lülituskäepideme liigutamist.

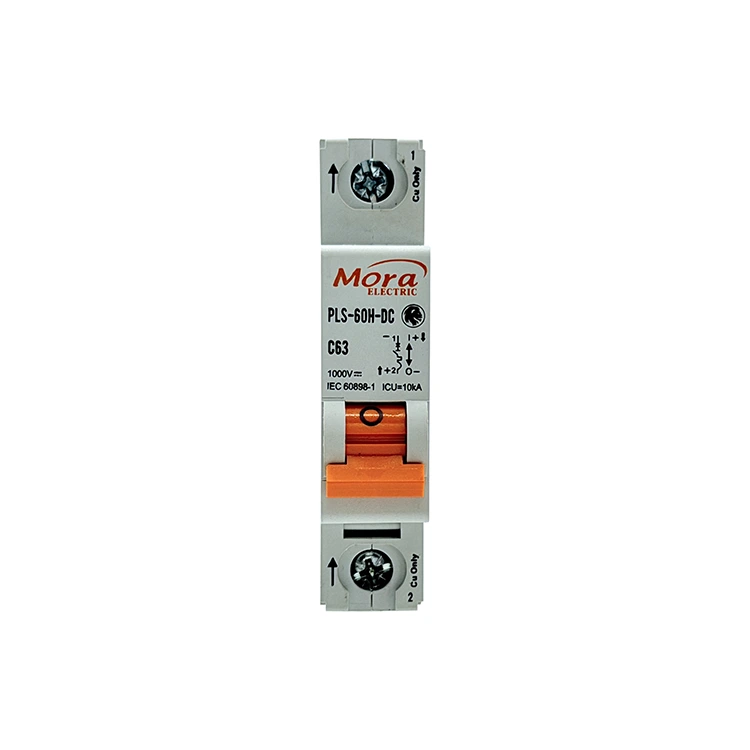

3. Joondage polaarsuse indikaatorid:Kriitiline samm. DC kaitselülitid on suunatud. Otsige üles (+) ja (-) indikaatorid, mis on tembeldatud terminaliportide kõrval. Positiivne sissetulev toitejuhe peab sisenema määratud positiivsesse sisendklemmi. Selle juhtmestiku ümberpööramine takistab sisemistel magnetitel elektrikaare tõmbamist jahutusvõrku.

4. Pöördemomendi juhi klemmid:Lõplik kinnitamine. Sisestage eemaldatud vaskjuhtmed puhtalt tunneli klemmidele. Kasutage kalibreeritud pöördemomendi kruvikeerajat, et pingutada klemmikruvid 2,0–2,5 Nm. Lõdvad ühendused põhjustavad lokaalset kuumenemist ja enneaegset termilist väljalülitamist.

Tehnika ja tehnika KKK

Miks ei saa seda ühepooluselist alalisvoolu kaitselülitit kasutada tavalises vahelduvvoolu jaotusliinis?

Sisemine kaare summutamise süsteem tugineb suunatud püsimagnetitele. Vahelduvvoolusüsteemis muutub vool pidevalt 50 või 60 korda sekundis. See vahelduvvool sunnib kaare väljapoole plastkorpuse poole, mitte terasest jahutusvõrku sissepoole, põhjustades kesta katastroofilist riket.

Mis põhjustab alalisvoolu kaitselüliti väändumist või sulamist, kui juhtmestiku polaarsus on kohapeal paigaldamise ajal kogemata vastupidine?

Kui polaarsus on vastupidine, tõrjub sisemine magnetväli elektrikaare jahutusvõrgust eemale ja hoiab seda otse hõbedasulamist kontaktide kohal. Lõksu jäänud kaar tekitab lokaalseid temperatuure, mis ületavad 1000 °C, sulatades sisemised mehhanismid ja PA66 polümeeri korpuse selle asemel, et seda ohutult kustutada.

Kuidas muudab ümbritsev töötemperatuur suletud kombainkarbis termilise väljalülitumise läve?

Meie bimetallribad on kalibreeritud välistemperatuurile 30 °C. Kui suletud jaotuskarbi sisemus jõuab otsese päikesevalguse mõjul temperatuurini 50 °C, siis C65 1-pooluselise alalisvoolukaitselüliti sees olev bimetallriba eelsoojendub, põhjustades selle väljalülitumise ligikaudu 85–90% tembeldatud nimivoolust. Kõrge temperatuuriga keskkondades soovitame koormust vähendada või valikuparameetrit ülespoole reguleerida.
