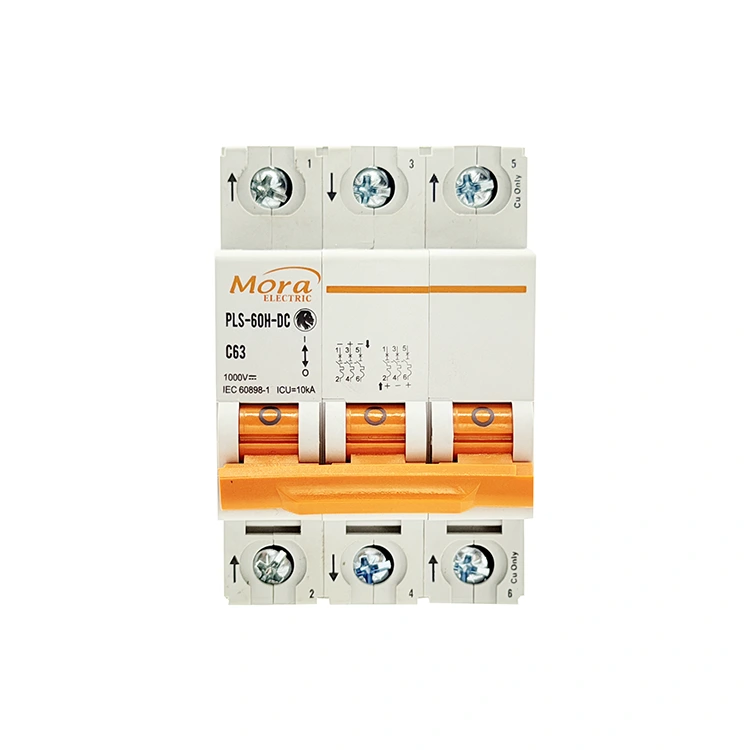

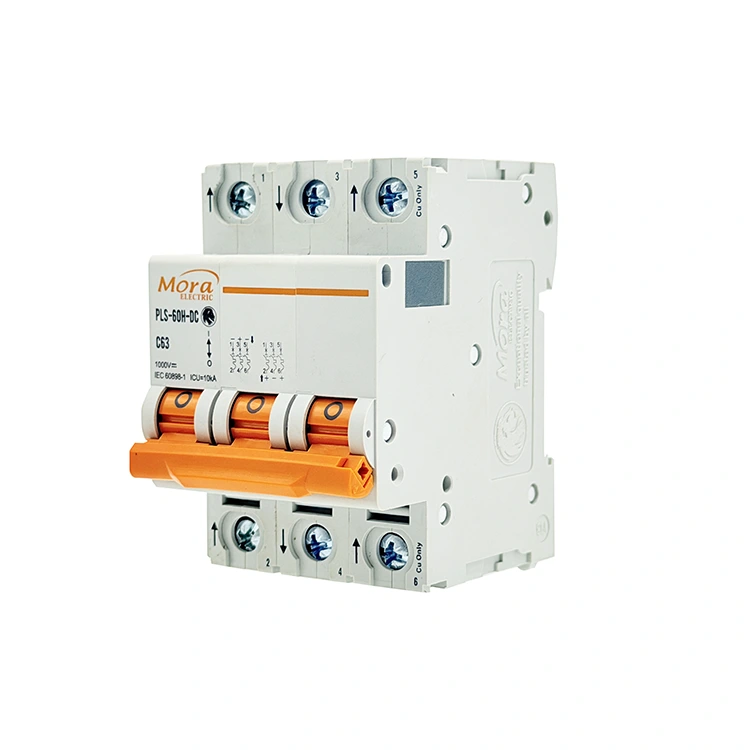

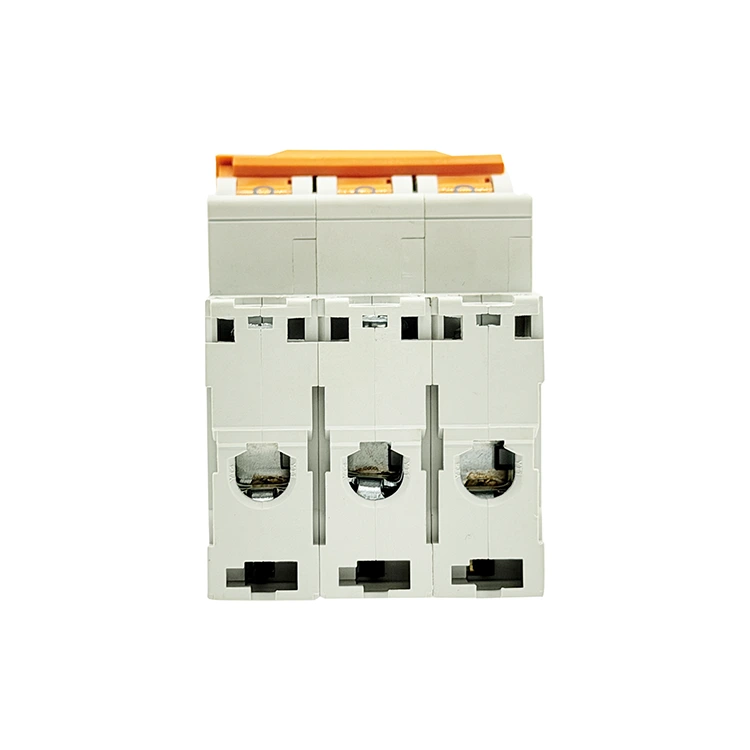

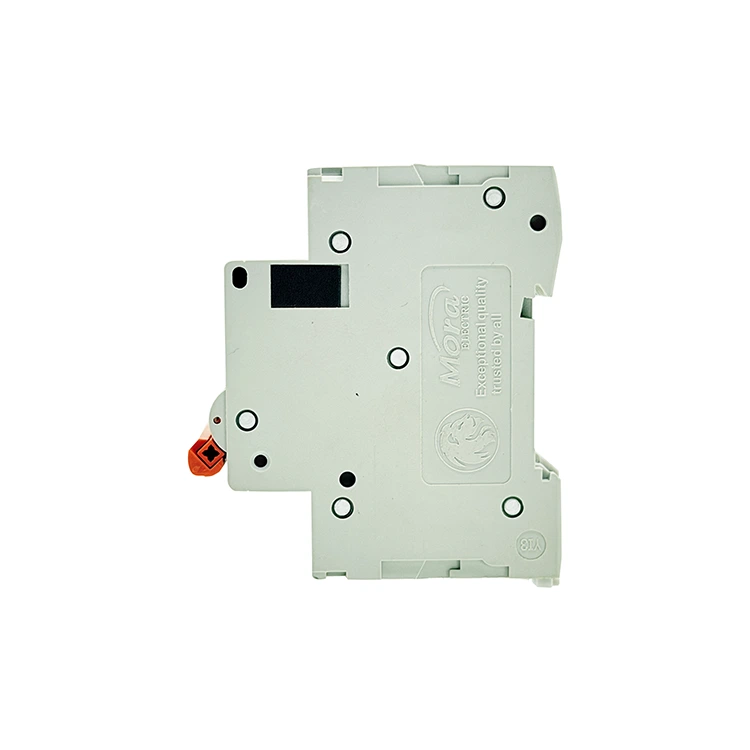

C65 3-pooluseline alalisvoolu kaitselüliti

Hiinas asuva C65 3-pooluselise alalisvoolukaitselüliti tehasena tegutsev PUGAO (Mora) ehitab vastupidavaid 3-pooluselisi elektrilüliteid, mis on optimeeritud katkestama samaaegselt mitut kõrgepinge alalisvoolu teed; see 3P kaitselüliti kasutab automaatset komponentide kalibreerimist ja kolmekordseid püsimagnetitega kaarekustutuskambreid, et tulla toime spetsiaalsete võrguväliste ja tööstuslike seadmete ladustamisnõuetega.

Kuhu insenerid 3P DC lüliti tegelikult juurutavad?

Standardsed madalama pingega päikesepatareid töötavad tavaliselt 250 V või 500 V alalisvooluga, võimaldades lihtsaid ühe- või kahepooluselisi juhtmestikeid. Kuna aga suuremahulised tööstuslikud kaubanduslikud päikesepaneelid, võrguvälised talusüsteemid ja suured kesksed telekommunikatsioonirajatised suurenevad, seisavad süsteemiinsenerid silmitsi erinevate disainivalikutega, mis nõuavad 3-pooluselist konfiguratsiooni, nagu C65 3-pooluseline alalisvoolukaitselüliti.

750 V alalisvoolu kõrgepinge seeriaühendus

Väljundtõhususe maksimeerimiseks ja süsteemiliinide ülekandekadude piiramiseks pikkadel vahemaadel valivad insenerid sageli päikesepaneelide jadade käivitamise pikkade seeriatena. See virnastamine juhib avatud ahelaga pingeid kuni 750 V alalisvoolu. Kuna standardsete üksikute kaitselülitite kambrite pinge on 250 V, võimaldab 3P-seade inseneridel ühendada positiivse juhtme läbi kahe pooluse järjestikuse juhtmestiku mustriga, suunates samal ajal negatiivse juhtme läbi kolmanda pooluse. See jagab elektrilise pinge ühtlaselt kõigis kolmes mikrokeskkonnas.

Kolmejuhtmelised ujuvad alalisvooluvõrgud

Teatud raskeveokite tööstusliku töötlemise seadistused ja kaevanduste veoseadmed kasutavad spetsiaalset tsentraalset või kolmejuhtmelist maanduseta alalisvoolujaotuse topoloogiat (sisaldab positiivseid, negatiivseid ja neutraalseid/maandusjuhtmeid). 3-pooluseline kaitselüliti isoleerib tõrke ajal kõik kolm erinevat voolu juhtivat juhti üheaegselt, katkestades ebaühtlaste juhuslike tagasivoolude potentsiaali.

Kahe allikaga aku salvestusruumi varu eraldamine

Lokaliseeritud telekommunikatsiooni lülitussõlmedes saab konfigureerida ühe 3-pooluselise riistvara šassii, et hallata jagatud siini paigutust, näiteks lülitada kaks eraldi positiivset sissetulevat akupanga liini ühe jagatud ühise tagastusliini kõrval. See vähendab paneelide ruumivajadust piiratud ruumiga seadmeriiulites.

Jõudlusvõimed

Allpool määratletud tööläviväärtusi ja tehnilisi materjale järgitakse meie automatiseeritud kvaliteedikontrolli stenditel rangelt.

Millised tehnoloogiad takistavad sisekontaktide sulandumist 750 V juures?

1. Kolmekordse püsimagnetiga puhutud kaarsüsteemid

Kõrgepinge alalisvoolu kaared ei ületa loomulikku nullvoolu olekut, mis tähendab, et need võivad avatavate kontaktide vahel säilitada kõrge temperatuuriga plasmakanali, mis sulatab kergesti standardsed vaskkomponendid. Selle lahendamiseks sisaldab meie C65 3-pooluseline alalisvoolukaitselüliti iga kolme pooluse sees sõltumatuid püsimagneteid. Need magnetid loovad tugeva lokaalse magnetvälja, mis tõrjub kaare, puhudes selle kontaktpatjadest füüsiliselt eemale ja surudes selle sügavale 9-plaadilisest terasest jahutusvõrest. See toiming poolitab ja kustutab kaare 5 millisekundi jooksul.

2. Sünkroonne mehaaniline riiv

Kui üks poolus viivitab avanemise kõrgepinge rikke ajal, võtab ülejäänud poolus suurema osa elektrilisest pingest, põhjustades terminali läbipõlemist. PUGAO (Mora) ehitab need kaitselülitid jäiga sisemise mehaanilise ühendusvardaga, mis ühendab kõiki kolme pooluse alammehhanisme. Kui lühisrike käivitab magnetilise väljalülitusmähise mis tahes poolusel, sunnib ühise väljalülituse lingi riba kõik kolm poolust üheaegselt langema, vältides ohtlikke üherealisi pingestatud tingimusi.

3. Tehase täppis-punktkeevitusjuhtimine

Mitmepooluseliste kaitselülitite klemmitakistuse kõikumised põhjustavad voolu ebaühtlast jaotumist ja lokaalseid kuumi kohti jaotuskarpide sees. Meie 5000 ruutmeetri suurune tootmisüksus väldib seda probleemi, kasutades automatiseeritud mikrolülitite tootmisliini. Automaatsed stantsimis- ja punktkeevitusmasinad lukustavad sisemised šundid ja vaskkontaktisõlmed täpsetesse asenditesse, pakkudes identsed sisetakistustasemed kõigil kolmel poolusel.

Keeruliste põlluprobleemide tõrkeotsingu juhend

• C65 3-pooluseline alalisvoolukaitselüliti lülituskäepide lähtestub süsteemi esmasel käivitamisel automaatselt keskasendisse

Miks see juhtub:Sisemine mehaaniline riiv langeb allavoolu lühise korral või positiivse jada silmuse silmuse traat on valesti ühendatud negatiivse kontakti klemmiga, tekitades pooluste vahel lühise.

Kuidas seda parandada:Eraldage põhitoiteahel täielikult. Kontrollige oma silmushüppaja konfiguratsiooni seeriaskeemi alusel. Kasutage allavooluliinidel isolatsioonitakistuse testerit, et leida lühistatud juhtmed või isolatsioonikatkestused, enne kui proovite lülitit uuesti sisse lülitada.

• Üks poolusport näitab kõrget temperatuuritõusu võrreldes külgnevate terminaliportidega

Miks see juhtub:Konkreetse pordi klemmikruvi oli kohapealseadistuse ajal alapööratud või tunneliklambris olevad traadijupid on ebaühtlaselt kokku surutud.

Kuidas seda parandada:Lülitage jõuülekanne välja. Eemaldage juhe kuumast pordist, kontrollige vasekante kaarekahjustuste või oksüdatsiooni suhtes, vajadusel lõigake ja eemaldage kaabel, sisestage see uuesti ja pingutage kruvi 2,5 Nm-ni kalibreeritud momentvõtmega.

Tehnika ja rakenduste KKK

Miks suudab 3P alalisvoolu kaitselüliti suurema pingega toime tulla, kui see on ühendatud jadakontuuriga?

Miniatuurse kaitselüliti iga iseseisev pooluste kamber on konstrueeritud nii, et see kustutab rikke korral ohutult kuni 250 V alalisvoolu. Positiivse voolutee kaskaadmisel läbi kahe üksiku pooluse järjestikku enne, kui see väljub inverterisse, jagatakse kaaresündmuse ajal kontaktide kogupinge pinge 500 V-lt 250 V-le kambri kohta, võimaldades süsteemil hõlpsasti toime tulla kõrgema üldpingega.

Millised on positiivse silmuse hüppaja vahelejätmise ja kolme eraldiseisva päikesepatarei juhtmestiku ühendamise tagajärjed läbi kolme üksiku pooluse?

Kui juhite kolm sõltumatut stringi läbi ühe kaitselüliti šassii ilma neid järjestikku sidumata, peab iga nööri maksimaalne nimipinge jääma alla 250 V alalisvoolu. Kui mõni üksik string ületab selle läve ja ilmneb rike, puudub selle ühepooluselises kambris pinge jagamise võime, mis on vajalik tekkiva kõrgepingekaare kustutamiseks, mis viib korpuse sisemise hävimiseni.

Kuidas mõjutab pidev kokkupuude suure päikesekiirgusega sisemist bimetallriba kalibreerimist suletud kombainkorpuses?

Meie bimetallribad on kalibreeritud kontrollitud tehase baastasemel 30 °C. Kui see on suletud välistingimustes ventileerimata kombainkasti, kus päikesesoojus juhib kuni 55 °C sisemisi välistingimusi, laienevad C65 3-pooluselise alalisvoolukaitselüliti sees olevad bimetallribad enneaegselt. See alandab tegeliku termilise ülekoormuse väljalülituspunkti umbes 83–85% nimivoolust. Selle vastu võitlemiseks peaksid insenerid süsteemi projekteerimise algfaasis integreerima passiivsed jahutusrestid või suurendama kaitselüliti võimsust.
