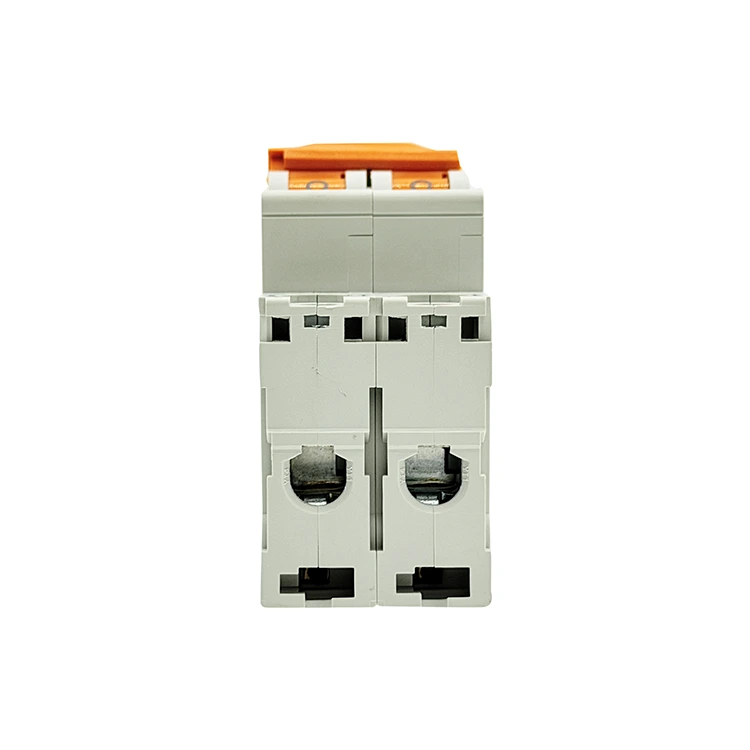

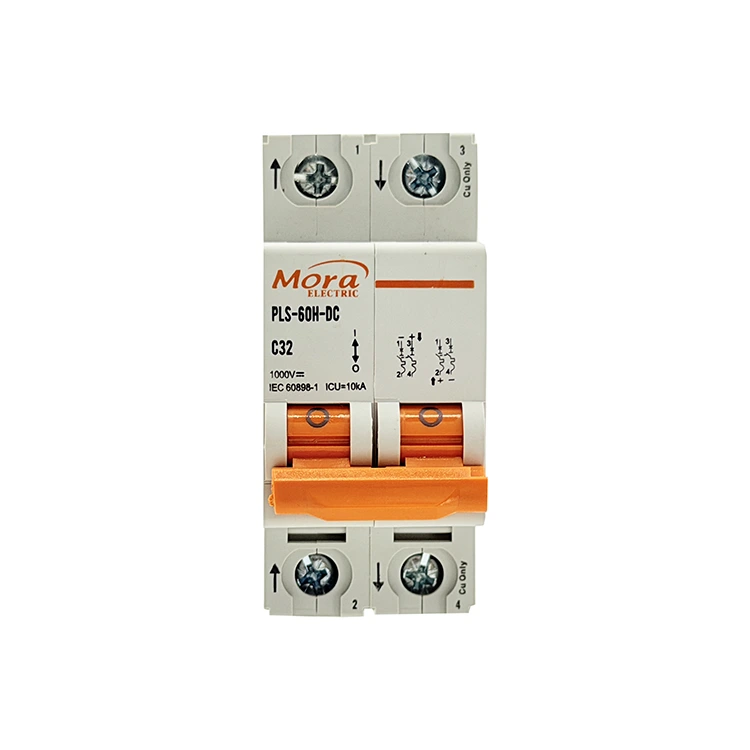

C65 2 poolusega alalisvoolu kaitselüliti

Hiinas asuva usaldusväärse C65 2-pooluselise alalisvoolu kaitselüliti tehasena toodab PUGAO (Mora) mitmepooluselisi madalpingelüliteid, mis on ette nähtud nii positiivsete kui ka negatiivsete liinide üheaegseks katkestamiseks; see 2P termomagnetiline kaitselüliti tugineb automaatsele punktkeevitamisele ja suure võimsusega topeltmagnetkaarekambritele, et tulla toime nõudlike telekommunikatsiooni- ja fotogalvaaniliste nõuetega.

Tehniline määratlus

C65 2-pooluseline alalisvoolukaitselüliti on integreeritud elektromehaaniline ohutusseade, mis on loodud haldama ja katkestama kõrgema pingega alalisvoolu (DC) silmuseid kuni 500 V. Kui ühepooluselised alternatiivid katkestavad ainult liini ühe poole, siis 2-pooluseline konfiguratsioon käsitleb nii positiivseid kui ka negatiivseid juhte samaaegselt. See kaherealine katkestus tagab täieliku galvaanilise isolatsiooni ja on maanduseta ujuvvõrkude jaoks ülioluline.

Meie 2P miniatuurne kaitselüliti ühendab kaks sõltumatut poolust sisemise ühislülitusmehhanismiga. Kui kumbki poolus tuvastab vea, avanevad mõlemad liinid koheselt, takistades pinge tagasivoolu läbi ülejäänud juhtme.

500 V ujuvad päikesepatareid

Päikesepaneelides, kus inverteri efektiivsuse maksimeerimiseks tõstetakse süsteemi pinget, on negatiivse liini maandamine sageli ebapraktiline. C65 2-pooluseline alalisvoolukaitselüliti on ühendatud PV stringi positiivsete ja negatiivsete väljunditega. Eraldades mõlemad polaarsused, eemaldab see täielikult võimaliku maanduslöögi ohu päevase hoolduse ajal.

Suure võimsusega akuenergia salvestussüsteemid

Tööstuslikud akupangad ja võrguvälised päikeseenergia salvestuskonfiguratsioonid töötavad sageli 120–400 V alalisvooluga. Ühepooluseline seade ei saa nende vooluahelate topeltmaandusriket ohutult kõrvaldada. Selle 2-pooluselise süsteemi rakendamine tagab, et lühised kõikjal aku korpuses käivitavad puhta ja tervikliku seiskamise.

Elektrisõidukite kiirlaadimise infrastruktuurid

Kaubanduslikud kiirlaadimisjaamad kasutavad kõrgepinge alalisvooluteid energia ülekandmiseks sõiduki akudesse. See kaitselüliti toimib kohaliku isolatsiooni kontrollpunktina sisemise alaldi alamahela ja esmase jaotusjuhtme vahel, andes hooldustehnikutele mehaanilise meetodi kõigi elektriliinide korraga katkestamiseks.

Tehnilised andmed

Allpool loetletud jõudluspiiranguid ja tooraineid kontrollitakse meie tootmiskorrusel asuvate automatiseeritud testimistöölaudade abil:

Kahepooluselise alalisvoolukaitselüliti C65 tehnilised eelised

1. Kahepooluseline sünkroonne väljasõiduühendus

Kui ühel siinil tekib kõrgepingelühis, võib asümmeetriline pingetõus kahjustada teie invertereid või andmeservereid. Meie C65 2-pooluselisel alalisvoolukaitselülitil on sisemine mehaaniline kaitsevarras, mis ühendab mõlemad sisemised poolused. Isegi kui lühis toimub ainult positiivsel siinil, sunnib sisemine ühendus mehaaniliselt mõlemad poolused 5 millisekundi jooksul avanema, eemaldades potentsiaalsed ohuvektorid kogu alamahelast.

2. Seeriaühendusega püsimagnetkaare kustutamine

Kõrgemad alalispinged tekitavad kontaktide eraldumisel pikemaid ja intensiivsemaid elektrikaare. Selle vastu võitlemiseks suunab meie 2P kaitselüliti voolutee läbi kahe erineva kaarekambri järjestikku. Igas kambris on sisseehitatud püsimagnetid, mis kasutavad kaare venitamiseks elektromagnetilist jõudu ja suruvad selle kahte individuaalsesse 9-plaadilisest terasest jahutusvõrest. See kahekambriline konstruktsioon jagab kaare pinge, kustutades 500 V alalisvoolu kiiremini kui ühepooluseline paigutus.

3. Automatiseeritud tootmine ja järjepidev kalibreerimine

Sisemise koostu erinevused võivad põhjustada ühe pooluse mahajäämuse teisest väljasõidu ajal, tekitades ajutisi liinide tasakaalustamatusi. PUGAO (Mora) kõrvaldab selle inimese muutuja, kasutades meie miniatuursete kaitselülitite jaoks täielikult automatiseeritud tootmisliini. Perforeerimist, punktkeevitamist ja sisemiste komponentide paigutamist juhivad automatiseeritud masinad, tagades mõlema pooluse identsed sisetakistused ja sünkroonse mehaanilise ajastuse.

Levinud diagnostikavälja lahendused

• Kaitselüliti rakendub kohe, kui see lülitatakse asendisse ON Algpõhjus: allavoolu positiivse ja negatiivse jaotusjuhtme vahel on otsene lühis või maanduseta süsteemis on tekkinud maandusviga. Lahendus: isoleerige kaitselüliti. Kasutage allavoolu juhtmestiku isolatsioonitakistuse testerit (megohmomeetrit), et leida lühistatud juhtmed või katkised isolatsioonikestad. Veenduge, et pidev koguvool ei ületaks nimiväärtust.

• Ühele terminali pordile ilmub lokaalne sulamine või kõrbemine Algpõhjus: klemmikruvi ei pingutatud paigaldamise ajal soovitatava pöördemomendiga või sobimatud juhtmesuurused põhjustasid vasknööride lahti väänamise. Lahendus: lõigake ära kõik söestunud või oksüdeerunud kaabliotsad. Eemaldage isolatsioon uuesti, sisestage puhas traadi südamik täielikult tunneltüüpi klemmiklambrisse ja keerake kruvi kalibreeritud tööriistaga 2,5 Nm peale.

Tehnilised KKK

Miks peab 500 V alalisvoolusüsteem kasutama 2-pooluselist kaitselülitit, selle asemel, et ühendada kaks ühepooluselist kaitselülitit kõrvuti?

Sõltumatud ühepooluselistel kaitselülititel puudub sisemine mehaaniline ühendus. Kui ilmneb rike, võib üks kaitselüliti avada murdosa millisekundi võrra enne teist või üks ei pruugi täielikult rakenduda. See jätab vastassuunalise rööpa täielikult pingestatud ja toidab süsteemi tagasi pinget, ohustades teeninduspersonali ja kahjustades seadmeid.

Mis juhtub kahe kaarekambri sees, kui sissetulevad positiivsed ja negatiivsed jooned on risti ühendatud?

Ristjuhtmestik muudab sisemiste komponentide kaudu vooluahela suunda. Kui kontaktid purunevad, tõmbavad sisemised püsimagnetid elektrikaare allapoole mehaaniliste lukustusmehhanismide suunas, selle asemel et suruda seda terasest jahutusvõrkudesse. Lõksu jäänud kaar sulatab kiiresti sisemised komponendid ja PA66 väliskorpuse.

Kuidas mõjutab välistingimustes kasutatavate päikesepaneelide korpuste kõrge ümbritsev kuumus selle 2-pooluselise seadme jõudlust?

Meie bimetallilised termilised ülekoormuselemendid on kalibreeritud standardsele 30°C baasjoonele. Kui kasti halb ventilatsioon koos ümbritseva soojusega viib sisetemperatuuri 55 °C-ni, laienevad C65 2-pooluselise alalisvoolu kaitselüliti sisemised elemendid enne tähtaega. See nihutab efektiivse termilise väljalülituse läve ligikaudu 83%-ni selle nimisildil olevast väärtusest, mis nõuab kas aktiivset ventilatsiooni või sihtkoormuse vähendamist.
