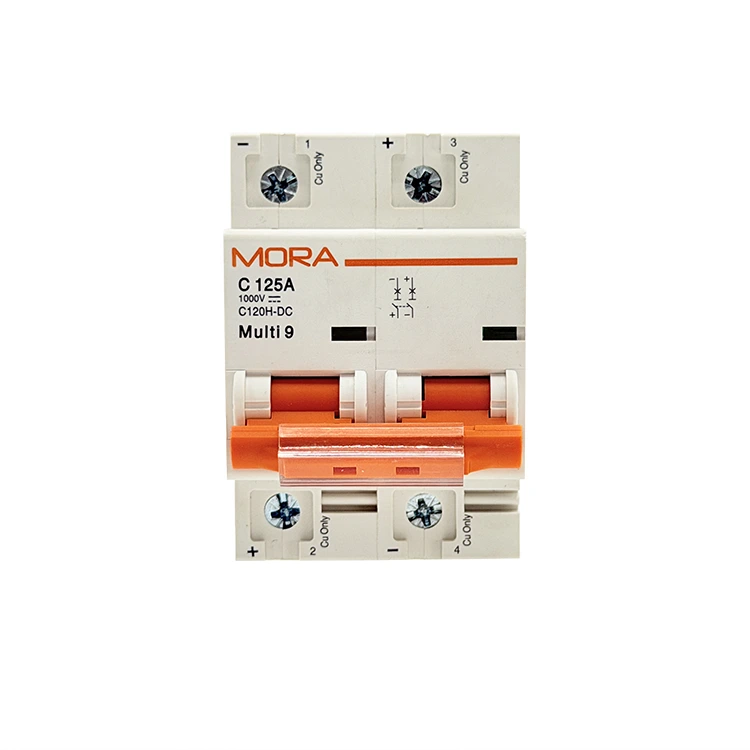

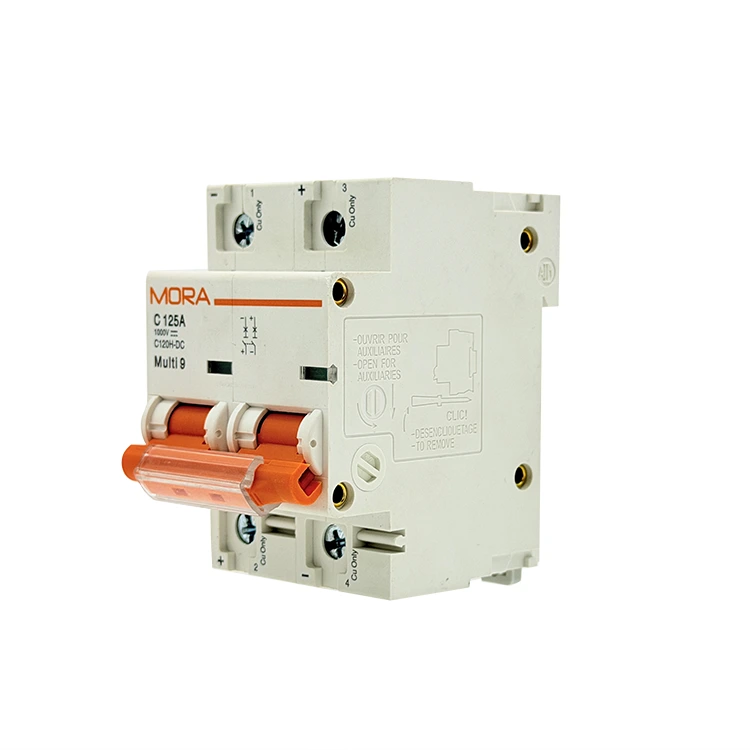

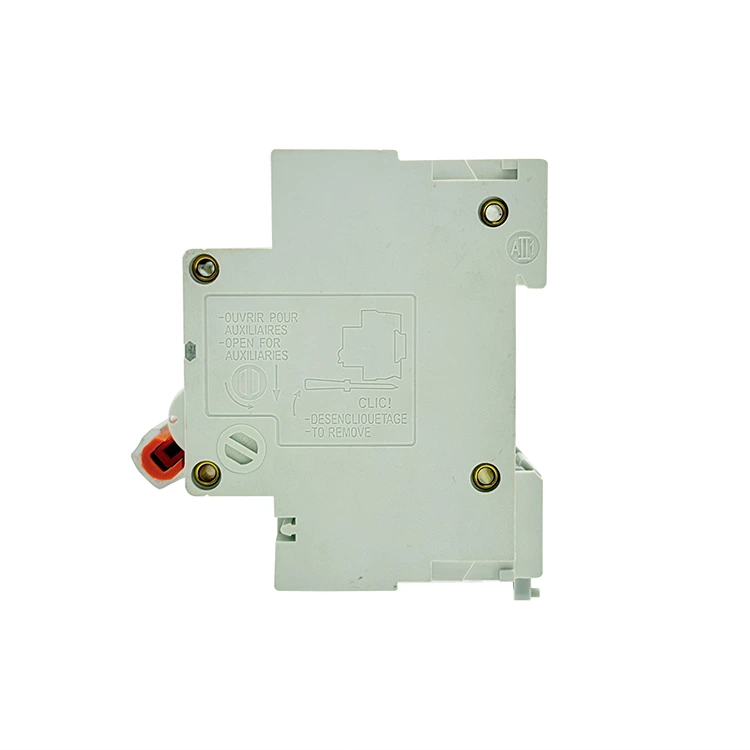

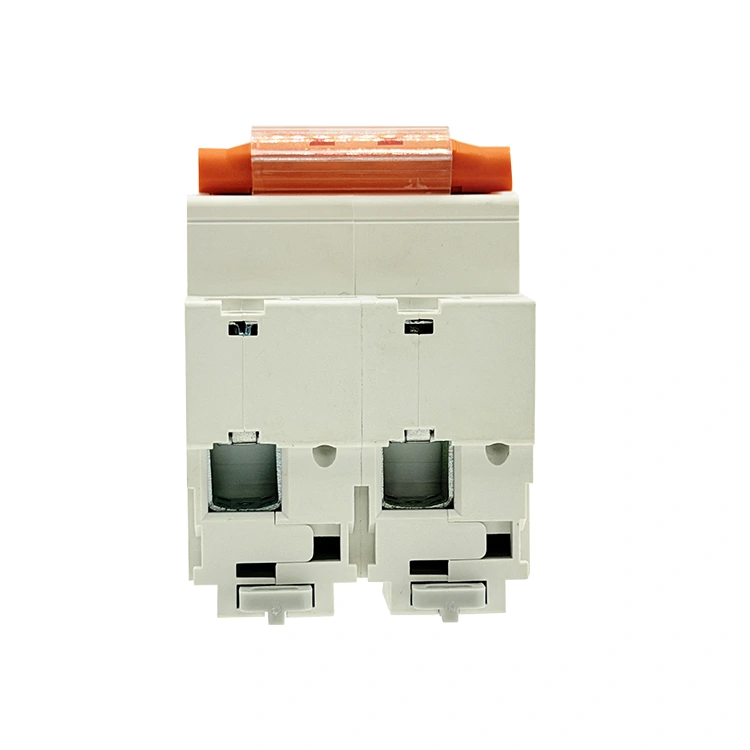

NC-seeria 2P DC miniatuurne kaitselüliti

Hiinas asuva täiustatud NC-seeria 2P DC miniatuursete kaitselülitite tehasena toodab PUGAO (Mora) suure jõudlusega kahepooluselisi kaitselüliteid, millel on täiustatud katkestusvõime ja voolujooneline moodulraam. Igas seadmes kasutatakse automaatset punktkeevitust ja optimeeritud kahe püsimagnetiga kaarejuhikuid, et kaitsta kriitilist sidet, energiasalvestust ja kaubanduslikku päikeseenergia infrastruktuuri.

Mille poolest erineb NC-seeria tavalistest alalisvoolu kaitselülititest?

Tööstuslikud alalisvooluvõrgud arenevad kiiresti, liikudes suurema energiatiheduse ja tihedama kapi konfiguratsiooni poole. Kui traditsioonilised elamuklassi kaitselülitid teevad kokkutõmbumisel kompromisse soojuse hajumises, siis NC-seeria 2P DC miniatuursetel kaitselülititel on ümberkujundatud sisemine konstruktsiooniarhitektuur, mis on loodud spetsiaalselt suure töökindlusega äritegevuseks.

Integreerides kahepooluselise füüsilise isolatsiooni ruumisäästlikku modulaarsesse šassiisse, minimeerib NC-seeria jaotuskilpide sees olevad esipaneelid, suurendades samal ajal sisemisi pugemiskaugusi – lühimat teed piki isolatsioonimaterjali pinda kahe juhtiva osa vahel –, et vältida lokaalseid jälgimisvigu.

Suure tihedusega päikesepaneelide jaoturid

Kaasaegsed päikeseenergia seadistused nõuavad kompaktseid komponente, et mahutada väiksematesse välistingimustesse rohkem stringi sisendeid. NC-seeria võimaldab puhast kõrvuti massiivi rühmitamist, hallates nii 600 V DC stringi positiivseid kui ka negatiivseid tagastusrööpaid kompaktses korpuse profiilis ilma külgvahet ventilatsiooni ohverdamata.

Tsentraliseeritud telekommunikatsiooni akupangad

Kui sidesüsteemid töötavad stabiliseeritud madal- ja keskpinge akudega, on tõrke kõrvaldamine ilma kogu riiulit maha laskmata ülioluline. See miniatuurne kaitselüliti pakub sõltumatut haruahela kaitset, eraldades üksikud akuliinid või laadimismoodulid koheselt, samal ajal kui külgnevad toimingud jäävad pingesse.

Materjali spetsifikatsioonid

Järgmine tehniline maatriks esindab põhilisi tööparameetreid, mida on kontrollitud meie tehase automatiseeritud testimisliinidel:

Kuidas saavutab NC-seeria 10 kA katkestusvõimsuse?

1. Kahejõulised magnetväljapuhumiskanalid

Kõrgema pinge (kuni 600 V alalisvoolu) korral võib elektrikaare tõmbamine kergesti muutuda püsivaks kaareplasma sündmuseks, mis sulatab täielikult tavalise kaitselüliti kontaktid. NC-seeria 2P DC miniatuurne kaitselüliti võitleb selle vastu kahe ülitugeva püsimagnetiga, mis on manustatud iga kontakttee mõlemale küljele. Kui kontaktid lahku tõmbuvad, loovad need magnetid suundmagnetvälja, mis venitab kaare koheselt, surudes selle hõbepatjadelt maha ja puhudes tugevasse 11-plaadilisest terasest kaarrenni, kus see lõheneb ja jahutatakse 4,5 millisekundi jooksul.

2. Kiire mehaaniline väljasõit ristsidestus

Positiivse ja negatiivse rööpa jagamine kahe erineva pooluse vahel tähendab, et mõlemad teed peavad avanema täpselt samal ajal. NC-seeria kasutab sisemist ristsidestusvarda, mis lukustab mõlemad mehaanilised mehhanismid kokku. Kui positiivsel poolel tekib liigvooluvike, siis sisemine latt vallandab mehaaniliselt negatiivse pooluse täpselt samal hetkel, tagades täieliku galvaanilise isolatsiooni ja takistades ohtlikku pinge tagasitoidet.

3. Automatiseeritud laserpunktkeevitus ja -kalibreerimine

Komponentide käsitsi kokkupanek toob kaasa konstruktsioonivariante, mis võivad kahe pooluse vahel põhjustada ebaühtlast sisemist takistust. PUGAO (Mora) kõrvaldab selle inimmuutuja, valmistades NC-seeria täielikult automatiseeritud mikrolülitite tootmisliinil. Täiustatud laserpunktkeevitusmasinad lukustavad vasest šundid, bimetallid ja magnetpoolid täpsesse geomeetrilisse joondusse, tagades tasakaalustatud sisetakistused ja sobivad väljalülituskõverad igas tootmispartiis.

Väljainstallimise protokoll

1. Kontrollige nullpinget:Lülitage silmus välja. Avage kõik ülesvoolu päikeseenergia lahtiühendamislülitid või aku isolatsioonilingid. Kasutage digitaalset multimeetrit, et testida nii positiivseid kui ka negatiivseid sissetulevaid kaableid, veendudes enne juhtmete sisestamist klemmiportidesse, et pinge on olemas.

2. Kinnitage DIN-liistu külge:Rööpa kinnitus. Kinnitage NC-seeria raami ülemine tagumine kronstein standardse 35 mm DIN siini külge. Vajutage kindlalt korpuse alumist serva alla, kuni vedruga plastikust liugur klõpsab tihedalt vastu siini.

3. Joondage polaarsusmarkerid:Polaarsuse matš. Uurige (+) ja (-) sümboleid, mis on tembeldatud NC-seeria 2P DC miniatuurse kaitselüliti esiküljele. Ühendage sissetulev plusskaabel pooluse 1 ülaosaga (märgitud positiivselt) ja sissetulev miinuskaabel pooluse 2 ülaosaga (märgitud negatiivselt). Hoiatus: selle paigutuse ümberpööramine takistab sisemistel magnetitel kaare surumist jahutusrennidesse.

4. Klemmi pöördemomendi kruvid:Turvaline ühendus. Sisestage puhtalt eemaldatud vasktraadi südamikud täielikult hammastatud tunnelklambritesse. Pingutage klemmide kruvid kalibreeritud pöördemomendiga kruvikeerajaga 2,0–2,5 Nm. Lõdvad klemmiühendused tekitavad lokaalset soojust, mis põhjustab enneaegset termilist väljalülitamist.

Rakenduse KKK

Mis teeb NC-seeria 10 kA katkestusvõime akusüsteemide standardsetest 6 kA alternatiividest ohutumaks?

Akupangad võivad otsese rikke korral anda millisekundite jooksul tohutuid lühisvoolusid. Ainult 6 kA võimsusega kaitselüliti võib kogeda kontaktkeevitust või korpuse purunemist, kui rikkeenergia ületab mehaanilisi piire. NC-seeria 2P alalisvoolu miniatuurse kaitselüliti täiustatud 10 kA võimsus tagab, et see suudab need rasked, suure energiatarbega aku lühised ohutult kõrvaldada ilma kaitselüliti korpust või läheduses asuvaid komponente kahjustamata.

Kas NC-seeria 2P kaitselülitit saab kõrgema alalispinge töötlemiseks ühendada järjestikku?

Jah. Kui teie süsteemi pinge ületab ühepooluselise nimiväärtuse, saate positiivse juhtme juhtida läbi mõlema pooluse järjestikku (sisenedes pooluse 1 ülaossa, hüpates pooluse 1 alt pooluse 2 ülaossa ja väljudes pooluse 2 alumisest osast). See jagab kogupinge kahe eraldi kaarekambri vahel, võimaldades kaitselülitil ohutult hallata kõrgemaid üldpingeid.

Kuidas peaksid disainiinsenerid arvesse võtma kõrget ümbritseva õhu soojust suletud välistingimustes?

Sisemised bimetallribad on kalibreeritud tehase standardse lähtetasemega 30 °C. Kui see on paigaldatud ventileerimata välistingimustesse, kus ümbritsev soojus ja otsene päikesevalgus tõstavad sisetemperatuuri kuni 55 °C, laienevad bimetallelemendid eelnevalt. See alandab tegeliku termilise väljalülituspunkti ligikaudu 83% kuni 85% nimivoolust. Häirivate komistamiste vältimiseks peaksid insenerid integreerima passiivsed jahutusrestid või suurendama kaitselüliti võimsust standardsete termilise vähendamise tabelite abil.
