Vahelduvvoolu ülekoormus ja lühikese vormitud korpuse kaitselüliti

Meie Pugao (Plannter Electric) toodetud vahelduvvoolu ülekoormus ja lühikese vormitud korpusega kaitselüliti on konstrueeritud nii, et need vastaksid voolujaotuse kaitse kõrgetasemelistele nõuetele. Peamine jõudlusparameeter on nende ülim lühise katkestusvõime (Icu), mis on erinevatel mudelitel tavaliselt vahemikus 50 kA kuni 100 kA. See suur katkestusvõime tagab ohutu katkestuse ja süsteemi stabiilsuse tõsiste lühisetingimuste korral. Oleme siin, et aidata ja vastame teie sõnumitele niipea kui võimalik.

Saada päring

Tootekirjeldus

Mõeldud kriitiliseks elektrijaotuseks,Vahelduvvoolu ülekoormus ja lühikese vormitud korpuse kaitselülition suure jõudlusega kaitseseade, mis on loodud kaitsma elektrivõrke ülekoormuse ja tugevate lühiste eest. Meie täiustatud PLM1 seeria osana ühendab see kaitselüliti tugeva mehaanilise konstruktsiooni täpse elektroonilise kaitsega, tagades stabiilsuse kuni 690 V ja 1250 A töötavatele süsteemidele.

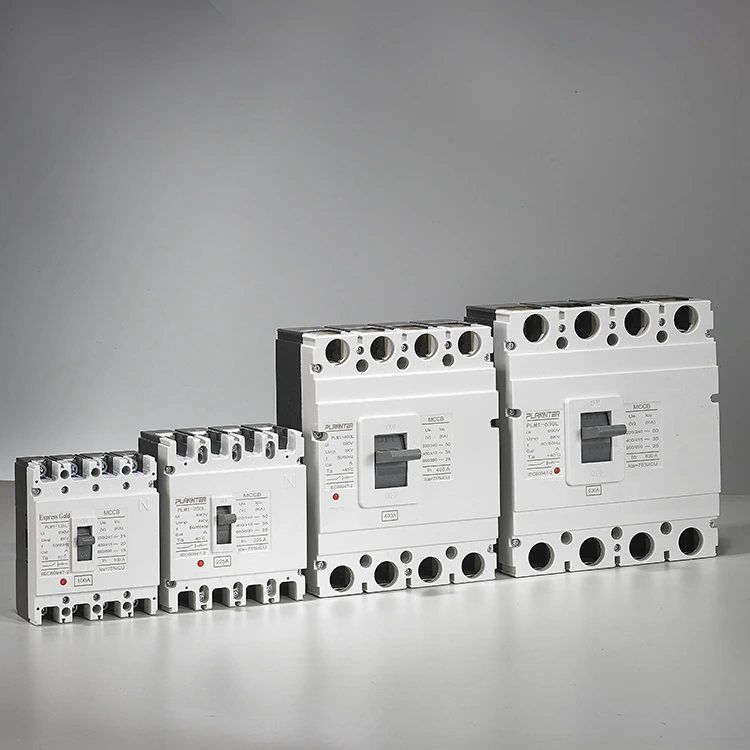

AC Overload and Short Molded Case Circuit Breaker

Põhilised eelised ja põhifunktsioonid

Suur katkestusvõime (Icu):Hinnatud vahemikus50kA ja 100kA, mis tagab ohutu katkestuse isegi äärmuslike lühisetingimuste korral.
Täppiskaitse:Varustatud ülitäpse elektroonilise väljalülitusseadmega (kaitselüliti "aju"), mis võimaldab reguleerida pika viivitusega, lühikese viivitusega ja hetkeseadistusi.
Suurepärane vastupidavus:Ehitatud mehaaniliseks elueaks10 000 kuni 20 000 tsüklit, tagades pikaajalise töökindluse nõudlikes tööstuskeskkondades.
Täiustatud kaarekustutus:Sisaldab magnetilist väljapuhumismähist ja jaotusplaate, mis segmenteerivad ja jahutavad kaare millisekundite jooksul, katkestades ohutult rikkevoolud.

Tehnilised andmed

Toote nimi	Vahelduvvoolu ülekoormus ja lühikese vormitud korpuse kaitselüliti (PLM1-seeria)
Nimitööpinge (Ue)	690 V vahelduvvoolu (PLM1-63 on 400 V)
Isolatsiooni nimipinge (Ui)	800 V / 1000 V (PLM1-63 on 500 V)
Nimivool (in)	Kuni 1250A (nt 400A standardmudelid)
Katkestusvõime (Icu)	50kA – 100kA
Reisiüksuse tüüp	Elektrooniline (reguleeritav: pikk viivitus, lühike viivitus, hetkeline)

Tüüp	Nimivool (A)	Pooluse number	Isolatsiooni nimipinge (V)	Nimitööpinge (V)	Ülim lühise katkestusvõime (KA)	Teenuste lühise katkestusvõime (KA)	Kasutuskategooria
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10), 16, 20, 25, 32, 40, 50, 63, 80 100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100 125 160 180 200 000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225 250 315 400				50	35
PLM1-400M	225 250 315 400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

Rakendused

PLM1 seeria sobib vertikaalseks ja horisontaalseks paigaldamiseks erinevates sektorites:

Tööstuslik elektrijaotus:Põhiahelate kaitsmine tehastes ja tootmisettevõtetes.
Infrastruktuur:Kasutatakse suurtes ärihoonetes ja energiarajatistes.
Mootori juhtimine:Mõeldud mootorite harvaks vahetamiseks ja käivitamiseks.

Kvaliteedi tagamine ja tootmine

Pugao Electrics mõistame, et viimistletud oskused mõjutavad otseselt ohutust. Meie tootmisprotsess tagab igaVahelduvvoolu ülekoormus ja lühikese vormitud korpuse kaitselülitivastab rahvusvahelistele standarditele:

Täppiselektroonika:Kasutame vastupidavate trükkplaatide jaoks ülitäpset SMT- ja lainejootmist.
Individuaalne kalibreerimine:Iga elektrooniline väljalülitusseade kalibreeritakse individuaalselt spetsiaalse katseseadme abil, et see sobiks kavandatud kaitsekõveratega.
Range testimine:100% tehase testimine mehaaniliste, elektriliste ja keskkonnamõjude osas enne saatmist.
Sertifikaadid:Vastab standarditele ISO9001, ISO14001 ja ISO45001.

Miks valida Pugao (Plannter Electric)?

Valikuline väljapääs:Meie reguleeritavad sätted võimaldavad sujuvat koordineerimist üles- ja allavoolu seadmetega, vältides laialdasi elektrikatkestusi.
Ülemaailmne kogemus:Varustame turge üle maailma usaldusväärsete, defektideta toodetega.
Täiustatud tehnika:Rahvusvahelise arenenud tehnoloogia kasutuselevõtt suurepärase kaarekustutus- ja termilise stabiilsuse tagamiseks.

Teenindus, pakendamine ja tugi

Garantii:Põhjalik garantii tagab meelerahu.
Pakend:Vastupidav ekspordikvaliteediga pakend, mis on loodud taluma pikamaakäsitsemist.
Tugi:Pakume paigaldusjuhiseid ja tehnilist tuge. Käsiraamatute või kasutusjuhiste saamiseks võtke meiega ühendust.

KKK

Mis vahe on pika ja lühikese viivitusega seadistustel?

Pikaajaline viivituskaitseb ülekoormuse eest (nt täisvõimsusel 400A nimivoolul), et vältida kaabli ülekuumenemist.Lühike viivitusvõimaldab lühikest pausi suurte voolutugevuste ajal, et kooskõlastada allvoolu kaitselülititega, kõrvaldades lokaalsed vead ilma peakaitselülitit välja lülitamata.

Kas seda kaitselülitit saab kasutada mootori käivitamiseks?

Jah, seeria vahelduvvoolu ülekoormus ja lühisesse vormitud kaitselüliti PLM1 on ette nähtud mootorite harvaks ümberlülitamiseks ja käivitamiseks, eeldusel, et voolutugevused vastavad mootori nõuetele.

Kuidas kaarekustutussüsteem töötab?

See kasutab magnetilist väljapuhumispooli, et luua tugev magnetväli, mis tõmbab kaare jaotusplaatidega kambrisse. See segmenteerib ja jahutab kaare, kustutades selle ohutult millisekundite jooksul.

Kas pakute näidiseid või kohandatud tuge?

Toetame kohandatud tellimusi ja saame arutada kvaliteedikontrolli proovinõudeid. Lisateabe saamiseks võtke ühendust meie müügimeeskonnaga.
