AC 690V vormitud korpuse kaitselüliti

Vahelduvvoolu 690 V vormitud korpuse kaitselüliti tagab suurepärase dünaamilise/termilise stabiilsuse 85–100 kA/1s Icw, 75–100% Ics hooldusvaba taaskasutamiseks pärast rikkeid ja intelligentsed väljalülitusüksused täpseks selektiivseks kaitseks. Selle 15–30 ms katkestusaeg minimeerib kahjustusi, samas kui tugev ehitus tagab töökindluse tööstus-, haigla- ja lennujaama jaotussüsteemides.

Saada päring

Tootekirjeldus

ISO9001, ISO14001 ja ISO45001 sertifikaatidega toetatud Pugao Electric pakub täppistehnilisi elektrilahendusi. MeieAC 690V vormitud korpuse kaitselülitipakub jõudlust, mis on peaaegu samaväärne raamkaitselülitiga, tagades teie kriitiliste elektrijaotusvõrkude jaoks suurepärase dünaamilise ja termilise stabiilsuse.

Mis on vahelduvvoolu 690 V vormitud korpuse kaitselüliti?

AnAC 690V vormitud korpuse kaitselülition kõrgepingekaitseseade, mis on loodud kaitsma elektriahelaid ülekoormuse, lühiste ja rikete eest. Erinevalt tavalistest 400 V kaitselülititest on see seade konstrueeritud taluma kõrgemaid pingetasemeid, muutes selle ideaalseks kaablite suuruse vähendamiseks ja energiatõhususe parandamiseks rasketes tööstuslikes ja suurtes kommertsrakendustes.

Toote spetsifikatsioon

Tüüp	Nimivool (A)	Pooluse number	Isolatsiooni nimipinge (V)	Nimitööpinge (V)	Ülim lühise katkestusvõime (KA)	Teenuste lühise katkestusvõime (KA)	Kasutuskategooria
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10), 16, 20, 25, 32, 40, 50, 63, 80 100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100 125 160 180 200 000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225 250 315 400				50	35
PLM1-400M	225 250 315 400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

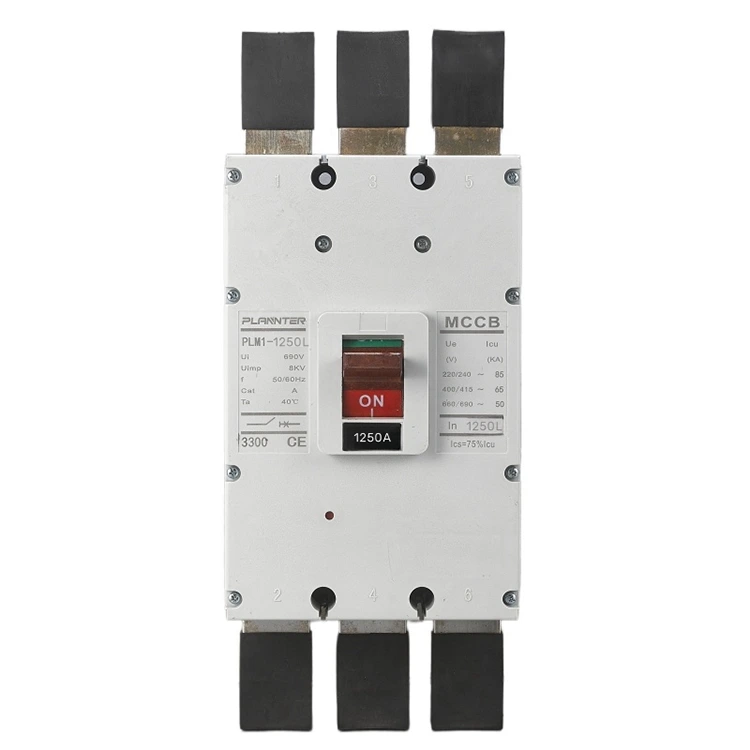

AC 690V Molded Case Breaker

Peamised omadused ja tehnilised andmed

Pinge ja võimsus

Nimipinge:690 V vahelduvvoolu (50/60 Hz).
Lühiajaline vastupidavusvool (Icw):Nimetatud 85 kA/1 s kuni 100 kA/1 s, mis tagab, et seade jääb lühise tippude ajal puutumatuks.
Teenuse katkestusvõime (ICS):75% kuni 100% Icu-st, mis võimaldab kaitselülitil pärast rikke kõrvaldamist ilma hoolduseta tööle naasta.

Praegused reitingud

Saadaval erinevates raamisuurustes, sealhulgas suure vooluga mudelites kuni1250A, sobib peamiste jaotussööturite jaoks.

Reisiüksused

Varustatud intelligentsete väljalülitusseadmetega, mis pakuvad järkjärgulist kaitset:

Pikaajaline viivitus:Ülekoormuskaitseks (pöördajaga väljalülitus).
Lühiajaline viivitus:Selektiivseks koordineerimiseks osaliste lühiste ajal.
Hetkeline toimimine:Kriitilise lühise katkestuse jaoks (15 ms–30 ms kogu katkestusaeg).

Standardid

Täielikult vastav IEC 60947-2 ja GB standarditele, tagades ülemaailmse ühilduvuse ja ohutuse.

Peamised eelised

Miks valida meieAC 690V vormitud korpuse kaitselüliti?

Suurepärane stabiilsus:Kõrge Icw reiting tagab dünaamilise ja termilise stabiilsuse ootamatute lühiste eest.
Katkematu toide:Kõrge Ics-võime tähendab, et kaitselüliti suudab toime tulla maksimaalsete vigadega ja jätkata tööd, minimeerides seisakuid.
Valikuline kaitse:Täpsed väljalülitusseaded tagavad, et ainult vigane ahel on isoleeritud, hoides põhiliini pinge all.

Rakendused

Meie kaitselülitid on hädavajalikud tsentraalseks elektrijaotuseks nõudlikes keskkondades:

Rasketööstus:Keemiatehased, terasetehased ja autode tootmisrajatised.
Kriitiline infrastruktuur:Kesksed elektriruumid suuremates haiglates ja lennujaama terminalides.
Suured hooned:Tundlike seadmete ruumide kaitsmine ja voolu jaotamine kogu hoone tiibadele.

Miks valida Pugao Electric?

ProfessionaalinaTootjasisseHiinaUsume, et täiustatud seadmed on kvaliteedi aluseks.

Arukas tootmine:Kasutame automatiseeritud kerimismasinaid ja arvutiga juhitavaid täppissurvevalusüsteeme.
Ühtlane kvaliteet:Võtmepolte pingutatakse kalibreeritud tööriistadega ning iga seadet testitakse käigu, kontaktrõhu ja täiskoormusega töötamise suhtes.
Kiire kohaletoimetamine:Meie tõhusad tootmisliinid võimaldavad meil tellimusi kiiresti tarnida ilma jõudluses järeleandmisi tegemata.

KKK

Kui suur on 690 V AC MCCB katkestusvõimsus?

Meie seadmete maksimaalne katkestusvõimsus (Icu) on tavaliselt kuni 100 kA ja töö katkestusvõimsus (Ics) 75–100% Icu-st.

Millised voolureitingud on 690 V MCCB jaoks saadaval?

Pakume laias valikus hinnanguid, tavaliselt 100A kuni 1250A või 1600A, olenevalt raami suurusest.

Millised on levinumad reisitüübid?

Levinud tüübid hõlmavad termomagnetilist (TM) üldkasutuseks ja elektroonilist (mikroprotsessoripõhine) täpset kaitset ja sidet.

Kas 690 V kaitselülitid sobivad alalisvoolu jaoks?

Üldiselt ei. Vahelduvvoolu kaitselülitid toetuvad kaare kustutamiseks voolu nullpunktile. Alalisvoolusüsteemid nõuavad spetsiaalseid alalisvoolu kaitselüliteid, välja arvatud juhul, kui vahelduvvoolu kaitselüliti on alalisvooluks selgesõnaliselt vähendatud ja sertifitseeritud.

Kus kasutatakse 690 V MCCB-sid?

Neid kasutatakse rasketööstuses jaotuses, taastuvenergias (päike/tuul) ja suurtes kaubandusrajatistes, et vähendada kaablikulusid ja parandada tõhusust.

Mis vahe on 400 V ja 690 V MCCB vahel?

690 V MCCB-l on suurem isolatsioonitugevus ja kaarekustutusvõime, et ohutult toime tulla kõrgema pingega.

Mida tähendab 3-pooluseline ja 4-pooluseline?

3-pooluselised kaitselülitid kaitsevad kolme faasi (L1, L2, L3). 4-pooluselised kaitselülitid kaitsevad kolme faasi pluss nulljuhet (N).
