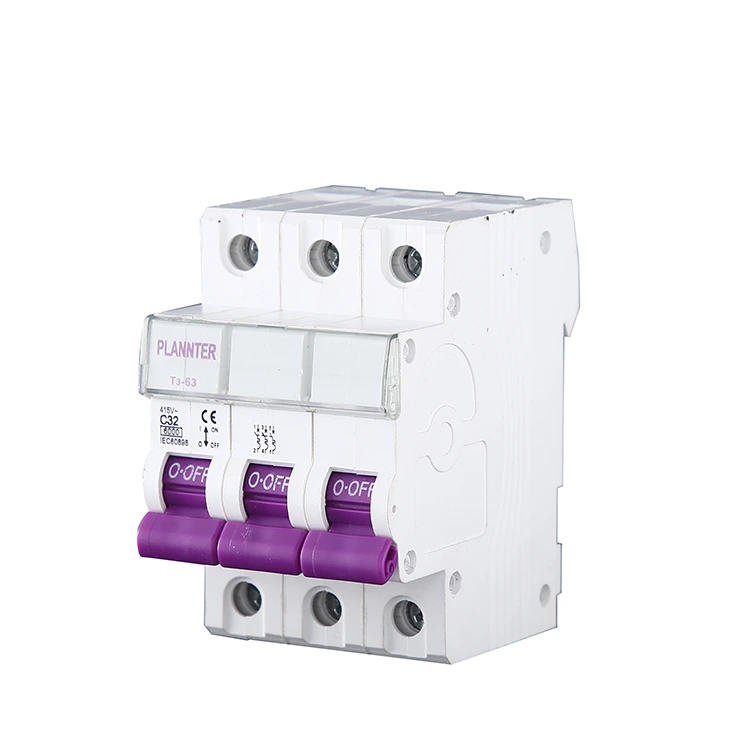

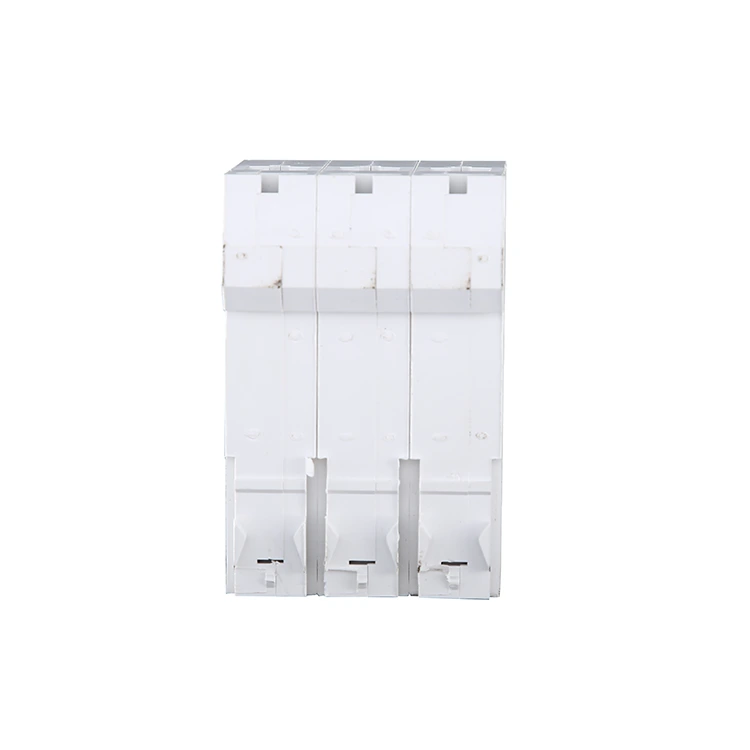

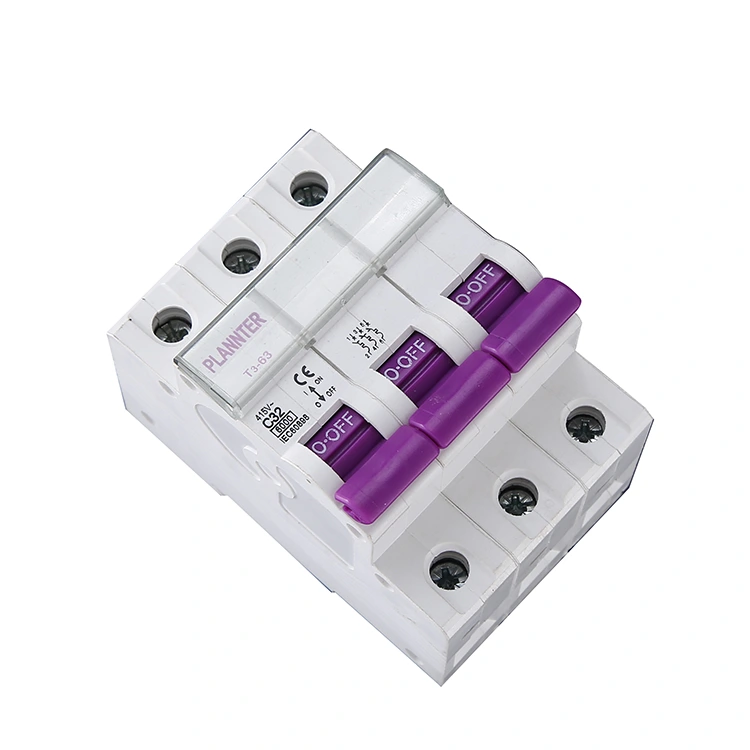

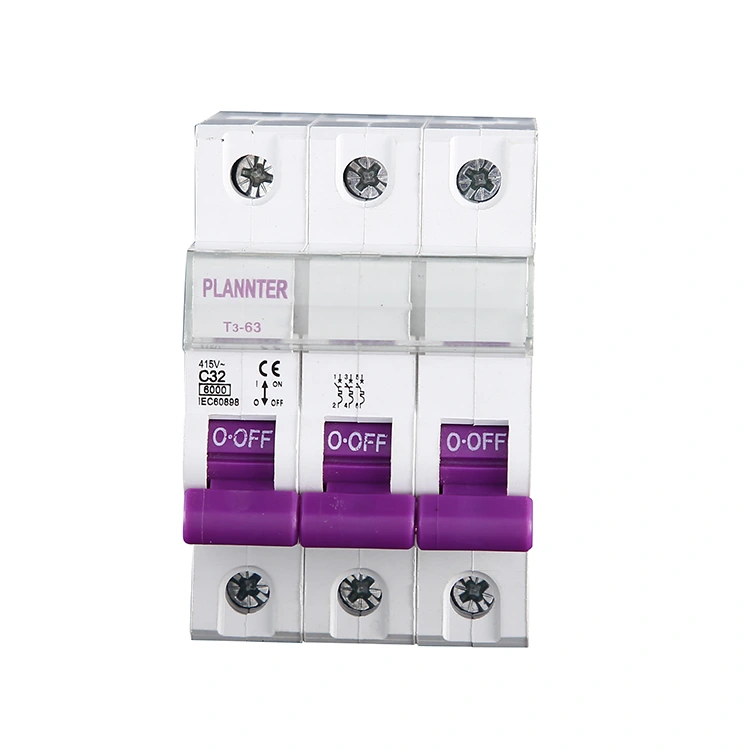

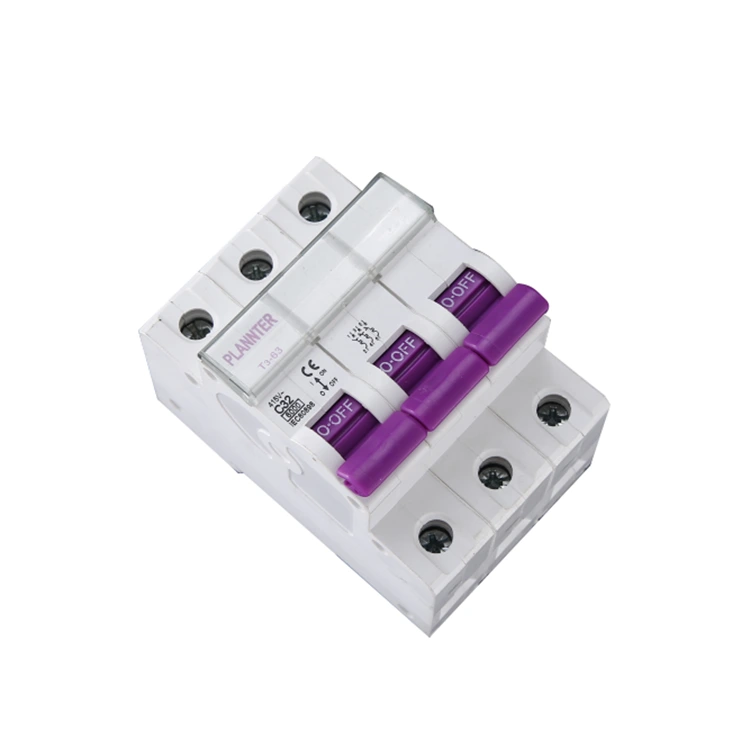

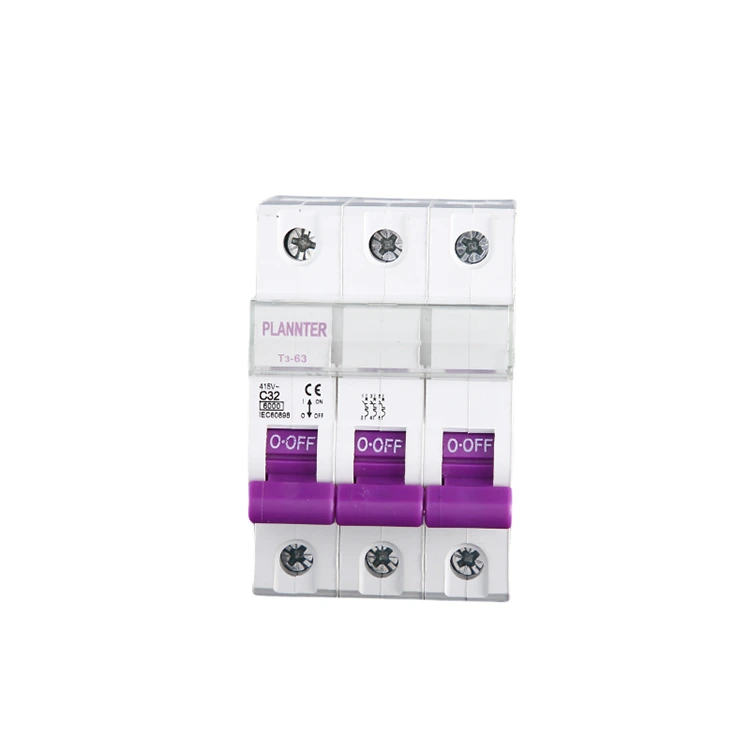

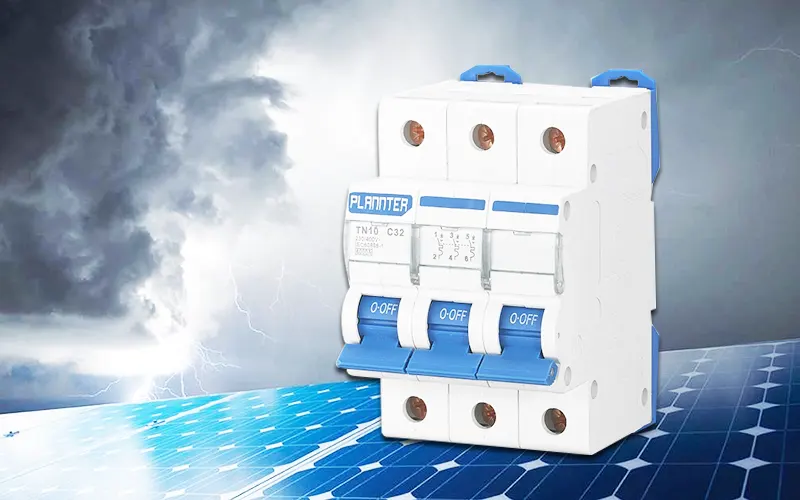

3 poolusega vahelduvvoolu kaitselüliti

3-pooluseline vahelduvvoolukaitselüliti kuulub madalpinge elektriseadmete kategooriasse, mida kasutatakse laialdaselt tööstuses, kaubanduses ja tsiviilvaldkonnas, mis on mõeldud kolmefaasiliste vooluahelate jaoks, võivad esineda vooluhäiretes, nagu ülekoormus, lühise tingimused, katkestades vooluahela automaatselt, et kaitsta seadmeid ja personali ohutust. Valige tootjaks PUGAO (Plannter Electric) ja hankige tehasepõhine hind.

Toote omadused

1. Kolmefaasiline sünkroonjuhtimine

See 3-pooluseline vahelduvvoolu kaitselüliti on võimeline samaaegselt ühendama või lahti ühendama kolmefaasilisi L1, L2 ja L3 toiteliine. Kui mõnes faasis peaks ilmnema rike, lülitab seade välja samaaegse voolukatkestuse kõigis kolmes faasis, vältides sellega seadme kahjustusi, mis on põhjustatud faasikatkestuse tingimustes töötamisest.

2. Ülekoormus- ja lühisekaitse

Ülekoormuskaitse: kasutab termilist väljalülitamist, et kõrvaldada püsivad liigsed voolutingimused.

Lühisekaitse: kasutab magnetväljalülitust, et katkestada koheselt kõrge vooluga rikkeid.

Valides selle täiustatud toote, tagate oma elektriahelatele igakülgse ohutuskaitse.

3. Täiustatud seadmete tööohutus

See toode vähendab kolmefaasilise pinge tasakaalustamatusega seotud riske, kaitstes kriitilisi seadmeid (nt mootoreid ja kompressoreid) ning vähendades tõhusalt seadmete kahjustuste ja seisakutega seotud kulusid.

4. Modulaarne projekteerimine ja paigaldus

PUGAO toodetel on DIN-liistuga kinnituskonstruktsioon, mis võimaldab sujuvalt integreerida toitejaotuskappidesse või juhtpaneelidesse. See hõlbustab tõhusat partiide paigaldamist ja hooldust inseneriprojektide raames.

Peamised parameetrid ja spetsifikatsioonid

Toote ostmisel või valimisel võite kontrollida 3-pooluselise vahelduvvoolukaitselüliti järgmisi parameetreid vastavalt teie konkreetsetele projektinõuetele või võtta meiega ühendust, et töötada välja teie vajadustele kohandatud terviklik lahendus.

Nimipinge (Ue): Tavaliselt 380 V, 400 V või 415 V vahelduvpinge (kolmefaasiliste süsteemide jaoks).

Nimivool (in): levinud hinnangud hõlmavad 16A, 32A ja 63A; kõrge vooluga mudelid on saadaval kuni 100A või 125A.

Katkestusvõime (Icn): Näiteks 6kA või 10kA. Arvestades kolmefaasilise võimsusega seotud kõrgemat energiataset, on soovitatav seada prioriteediks 10 kA spetsifikatsioon, et suurendada ohutust koondamist.

Väljalülituskõver:

Tüüp C: sobib büroohoonetele, valgustussüsteemidele või üldisele kaubanduslikule elektrijaotusele.

Tüüp D: spetsiaalselt loodud mootori käivitamiseks, mis on võimeline taluma 10–14-kordset nimivoolust suuremat hetkesissevoolu.

Ettevaatusabinõud kasutamisel

1. Elektrisüsteemid on väga keerulised. Ohutuse tagamiseks peaksid 3 poolusega vahelduvvoolukaitselülitit kasutama ja paigaldama kvalifitseeritud tehnikud. Näiteks töötamise ajal ühendage esmalt lahti koormusepoolne toiteallikas, seejärel ühendage lahti sekundaarne ja tertsiaarne pool.

2. Töötamise ajal järgige rangelt tööprotseduure. Kui tekib olukord, mis mõjutab elektrisüsteemi normaalset tööd, võtke viivitamatult kasutusele erakorralised meetmed.

3. Pärast edukat paigaldamist töötab kaitselüliti normaalselt. Töötamise ajal jälgige viivitamatult jooksvaid andmeid ning tehke perioodilisi ülevaatusi ja hooldust.

Millal on vaja 3-pooluselist vahelduvvoolu kaitselülitit?

Professionaalse tootja ja tarnijana pakub PUGAO ka 1-pooluselisi (1P) ja 2-pooluselisi (2P) kaitselüliteid; tootevaliku osas tuleb aga kolmefaasiliste elektriseadmete või kolmefaasiliste elektriliinide puhul kasutada 3-pooluselist (3P) kaitselülitit. Allpool on meie soovitused konkreetsete stsenaariumide jaoks.

1. Kolmefaasilised mootoriseadmed

Näiteks tööstuslikud mootorid, veepumbad, õhukompressorid jne.

Põhjus:

Kolmefaasilised mootorid nõuavad samaaegset toiteallikat kõigis kolmes faasis. Kui katkestatakse ainult üks faas, samal ajal kui teised jäävad aktiivseks, töötab mootor "faasikaotuse" tingimustes; see viib paratamatult mootori läbipõlemiseni, mis toob kaasa märkimisväärse rahalise kahju.

2. Kolmefaasilised toitesüsteemid

Näited hõlmavad tehase elektrijaotussüsteeme, kaubanduslikku kolmefaasilist juhtmestikku, kolmefaasilisi jaotuskappe jne.

Põhjus:

Põhjendus siin peegeldab ülalmainitud seadmekategooria põhjendusi: kolmefaasilised liinid peavad olema sünkroonselt sisse ja välja lülitatud. Kui ühes faasis peaks ilmnema anomaalia, tuleb terviklik sünkroniseeritud kolmefaasilise kaitse tagamiseks kogu vooluahel lahti ühendada.

3. Suure võimsusega tööstus- või kaubandusseadmed

Näiteks võib tuua keskkliimasüsteemid, tööstuslikud kütteseadmed, automatiseeritud tootmismasinad jne.

Põhjus:

Sellised seadmed tarbivad tavaliselt suurt võimsust ja toetuvad kolmefaasilisele toitele; järelikult on selle korrektseks toimimiseks vaja stabiilset ja tasakaalustatud kolmefaasilist voolu.

4. Muud stsenaariumid, mis nõuavad kaitset faasikahjustuste eest

Selliseid seadmeid hõlmavates projektides tekitab 1P- või 2P-kaitselülitite (mitte 3P-seadme) kasutamine riski: kui üks faas katkeb, samal ajal kui teised jäävad pingesse, jätkavad seadmed tööd, ehkki kahjustatud ja ebanormaalses olekus.

Konkreetse lahenduse kavandamise ja tehnilise toe teenuste saamiseks võtke ühendust PUGAOga.

KKK

K: Kas PUGAO pakub kohandamisteenuseid?

V: Jah, pakume kohandatud teenust. Hiina 3-pooluselise vahelduvvoolu kaitselüliti tootjana, kellel on tehases 14-aastane töökogemus, saate kohandada selliseid parameetreid nagu nimivool, katkestusvõimsus ja paigaldusmeetod vastavalt konkreetsetele vajadustele.

K: Milliseid tehnilisi parameetreid ma pean nägema?

V: 1. Nimivool – peab ühtima koormuse tegeliku töövooluga;

2. Nimitööpinge – peab olema sama, mis süsteemi pingetase;

3. Lühise katkestusvõime – peab olema suurem kui eeldatav lühisevool paigalduskohas.
