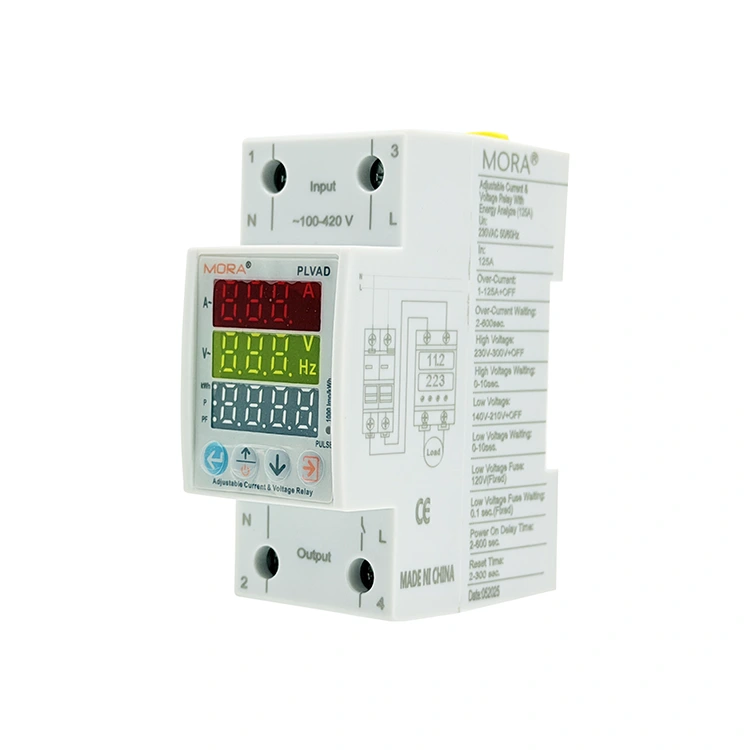

2P digitaalne C-tüüpi pingekaitse kolmekordse ekraaniga

Tööstuslike jaotusseadmete ostjad otsivad multifunktsionaalseid jälgimisseadmeid, mis säästavad rööbastee ruumi ja vähendavad juhtmestiku keerukust. PUGAO (Mora) täppisvalmistatud ülitõhus 2P C-tüüpi digitaalne pingekaitse koos kolmekordse ekraaniga vastab sellele otsingueesmärgile koos 36 mm laiuse kõik-ühes moodulpaketiga. Erinevalt vanematest kahe aknaga konstruktsioonidest on sellel seadmel sisseehitatud sisemine vooluandur ja kõrge eraldusvõimega lekkejälgimisahel. Sisseehitatud mikroprotsessor töötleb neid sisendeid samaaegselt, pakkudes sõltumatuid reguleerimisvahemikke ülepinge, liigvoolu ja rikkevoolu rikete jaoks, et tagada tundlike automatiseeritud masinate täielik kaitse.

Mida saab kolme aknaga liides teie hoolduse tõhustamiseks teha?

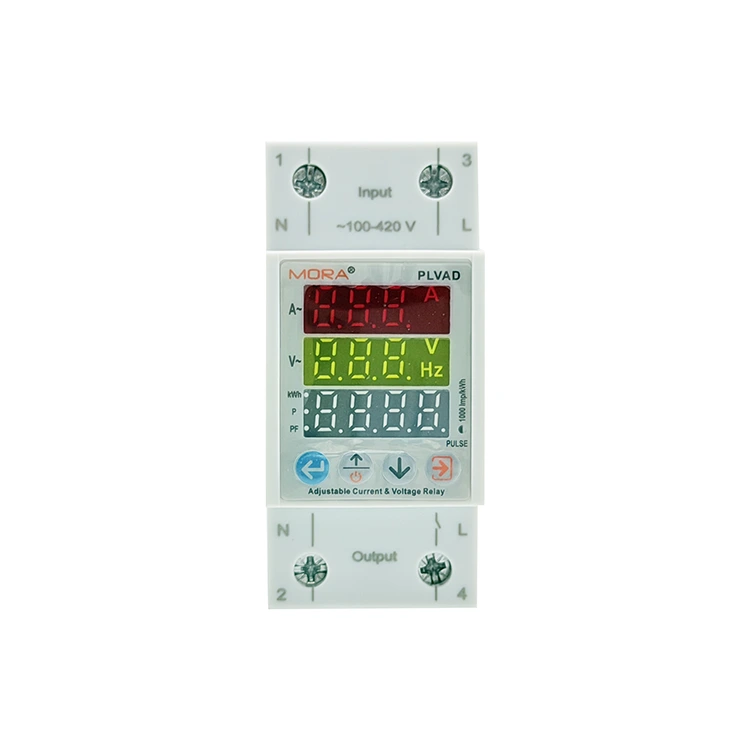

Kaasaegsed automatiseerimise alampaneelid nõuavad üksikasjalikke elektriandmeid, et lihtsustada diagnostikat ja vältida seisakuid. Kolmekordse ekraaniga 2P digitaalne pingekaitse tüüp C kasutab kolme sõltumatut virnastatud digitaalset ekraani, mis näitavad samaaegselt liini pinget (V), aktiivahela voolu (A) ja reaalajas jääkvoolu/võimsuse mõõdikuid. See reaalajas andmeekraan välistab vajaduse esipaneeli nuppude abil menüüdes käsitsi ringi käia, võimaldades hooldusmeeskondadel koheselt tuvastada tasakaalustamata koormusi, harmoonilisi voolusid või rikkis isolatsiooni, enne kui kriitiline rike põhjustab süsteemi plaanivälise seiskamise.

Tehnilise jõudluse parameetrid

• Tööpinge vahemik: 140 V kuni 300 V vahelduvvoolu (50/60 Hz)

• Voolu jälgimise võimsus (Iₘₐₓ): 1A kuni 63A reguleeritav (samm: 0,1A)

• Lekketundlikkuse spekter: vahemik 10 mA kuni 99 mA või konfigureeritav möödaviik

• Andmete värskendamise kiirus / täpsus: ≤ 0,5 s proovivõtutsükkel / klass 1.0 metroloogia

• Klemmide juhtmestiku mahutavus: sobib kuni 25 mm² tahke / 16 mm² painduva keerdkaabliga

• Vastavus ja sertifikaadid: CE-sertifikaadiga, RoHS-iga ühilduv, toodetud vastavalt IEC 60947-2 lisa B standarditele

Mikrosekundiline maanduslekke jälgimine

Millimeetritaseme lekketäpsus: varustatud professionaalse rikkevoolu jälgimissüdamikuga, toetab reaalajas milliamprite tasemel maandusrike voolu jälgimist, jäädvustades täpselt traadi vananemisest, niiskuse imbumisest ja isolatsioonikahjustusest põhjustatud pisikesi lekkesignaale.

Kahekordne tulekahju ja elektrilöögi ennetamine: see ehitab lühisekaitse alusel ahelale sekundaarse ohutustõkke, mis hoiab ära tõhusalt isolatsioonirikkest põhjustatud elektritulekahju ja elektrilöögi õnnetusi ning sobib vanade juhtmestiku rajatiste ja kõrge ohutustasemega tööstuslike stsenaariumide jaoks.

Sisseehitatud väikese kaoga vooluandur ja ülevoolukaitse

Integreeritud sensoriga ruumisäästlik disain: sisseehitatud väikese takistusega ülitäpne voolutrafo, toetab 0–63A täisvahemikku ülitäpse voolu jälgimist. Kolmekordse ekraaniga 2P Digital Voltage Protector Type C välistab vajaduse väliste CT-andurite ja lisajuhtmete järele, optimeerides oluliselt jaotuskarbi sisemist paigutust ja vähendades insenerikulusid.

Intelligentne sisselülitusvoolu tuvastamine: kasutajad saavad kohandada liigvoolu väljalülitusläve ja viivitusaega. Süsteem suudab mootori käivitamise ajal automaatselt tuvastada ja vältida hetkelise tõukevoolu, ei tekita häirivaid väljalülitusi ja võib vooluahela seadmete kaitsmiseks kiiresti katkestada toiteallika tõeliste ülekoormushäirete korral.

Pikaajaline stabiilne ühendus

• Gaasikindel juhtmestiku disain: nikeldatud vaskklambrid ja M5 terasest komposiitkruvid toetavad juhtmestiku maksimaalset pöördemomenti 2,5 Nm ja tugevat kinnitusjõudu.

• Vananemisvastane ja lahtine: sügavad libisemisvastased hambad klemmi siseseinal haakuvad tihedalt vasktraadi südamikusse, lahendades tõhusalt vase roomamisest ja pikaajalisest termilisest tsüklist põhjustatud lahtised kontakti vead ning säilitades madala takistusega stabiilse töö.

KKK

K: Miks näitab praegune ekraan 0,0 A, kui väikese võimsusega seadmed töötavad normaalselt?

V: Selle mudeli sisseehitatud voolutrafo on kalibreeritud tööstuslikuks suure võimsusega koormuse jälgimiseks, minimaalse tuvastamisläviga 0,5 A. Väikese võimsusega seadmete, nagu väikesed tuled ja ooterežiimi elektroonika, töövool on tuvastamispiirist madalam, seega kuvatakse ekraanil 0,0 A. See kolmekordse ekraaniga C-tüüpi 2P digitaalne pingekaitse on mõeldud tööstuslikuks suure koormuse kaitseks, mitte väikese võimsusega seadmete mikrovoolu mõõtmiseks.

K: Kas lekkekaitse funktsiooni saab välja lülitada vanade rajatiste puhul, mille algtaseme leke on kõrge?

V: Jah. Jääkvoolu läve saab vabalt reguleerida vahemikus 10–99 mA või käsitsi välja lülitada programmeerimismenüü kaudu, et vältida häirivaid väljalülitusi, mis on põhjustatud vanade liinide loomupärasest lekkest. Soovitatav on lasta seda kasutada kvalifitseeritud elektrikul pärast kohapealse juhtmestiku ohutuse kinnitamist, et tagada vastavus kohapealse maanduse ohutusnõuetele.

K: Kas kohandatud pinge ja voolu parameetrid kaovad pärast voolukatkestust?

V: Pole kaotust. Kõik kasutaja seatud kaitseläved ja tööparameetrid on fikseeritud pardal olevas EEPROM-i mittelenduvas kiibis, aku varundamine pole vajalik. Parameetrid on püsivalt salvestatud ja neid saab automaatselt laadida, et pärast võrgu toite taastamist kaitsetööd jätkata.
