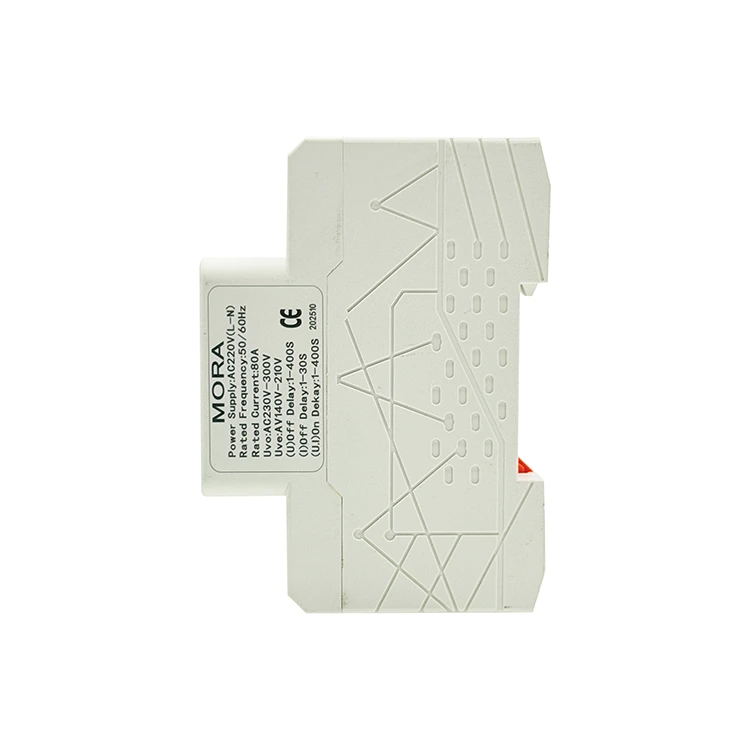

2P automaatse taasühendamise pingekaitse M-tüüpi kolmekordne ekraan

Kaugtaristu jaoks lülitusseadmeid hankivad hankemeeskonnad vajavad nutikaid kaitsemooduleid, mis suudavad süsteemi tööaja maksimeerimiseks ajutistest toitehäiretest automaatselt taastuda. Pugao (Mora) disainitud ja ehitatud suure jõudlusega 2P automaatse taasühendamise pingekaitse Type M kolmekordne ekraan on loodud spetsiaalselt nende järelevalveta rakenduste jaoks. Peale tavaliste käsitsi lähtestatavate releede on sellel seadmel intelligentne automaatse taassulgemise algoritm, mis jälgib pärast reisi võrgutingimusi. Kui elektrivõrgu pinge stabiliseerub ohutute parameetrite piires määratud loendusperioodiks, sulgeb sisemine mootoriga mehhanism automaatselt vooluringi, taastades toite allavoolu telekomi massiividele, turvavõrkudele või ilmaseiresüsteemidele.

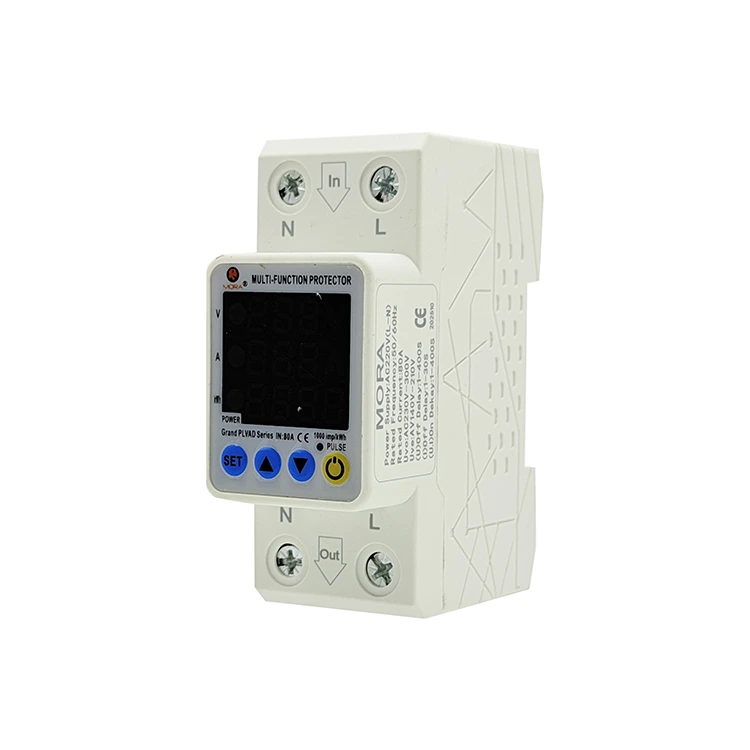

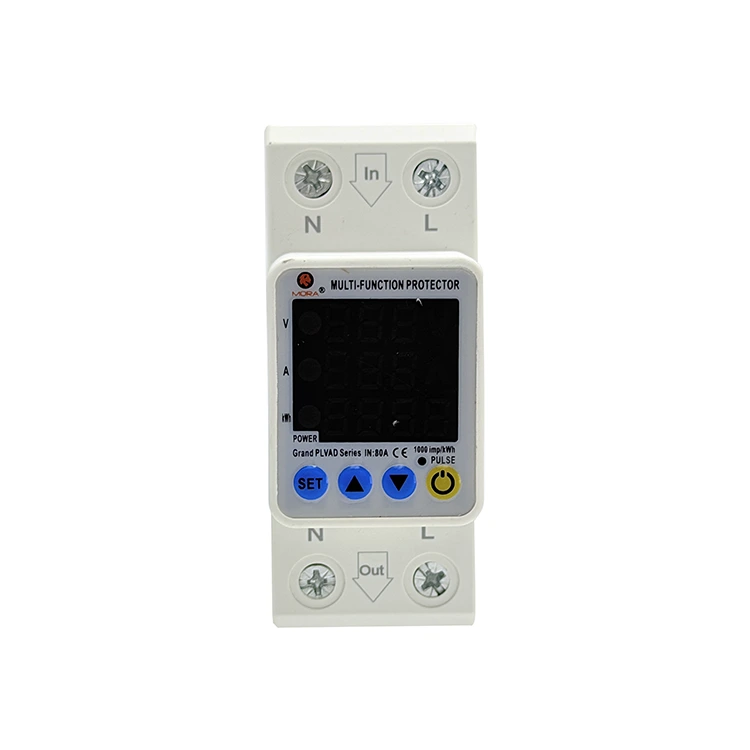

Kolme akna massiiv koos vealoenduriga

Mitmemõõtmeline andmete sünkroonekraan: 2P automaatse taasühendamise pingekaitse tüüp M kolmekordne ekraan kuvab vastavalt reaalajas pinget, reaalajas voolu ja kumulatiivseid rikkeaegu koos selge andmete klassifikatsiooni ja ühe ekraaniga täieliku ülevaate ahela tööolekust.

Kvantifitseeritav rikete varajane hoiatus: sisseehitatud tõrkeloendur suudab salvestada liigpinge ja liigvoolu väljalülituste arvu töötsükli jooksul. Hooldustöötajad saavad hinnata kohapealse võrgu stabiilsust ja allavoolu seadmete vananemist veaandmete põhjal, teostades prognoositavat hooldust.

Toote peamised eelised

Likvideerige O&M veoautode kaugrullid

• Lahendage kaughoolduse valupunktid. Mobiilside tugijaamade, mägimeteoroloogiajaamade ja järelevalveta pumbajaamade puhul põhjustavad võrgu ajutised kõikumised traditsiooniliste kaitsereleede väljalülitumist ja väljalülitumist, mis nõuab käsitsi lähtestamist kohapeal, mis nõuab suuri aja- ja töökulusid.

• Süsteemi tööaja maksimeerimine: teostab kogu protsessi automaatset tõrkejälgimist, stabiilsuse hindamist ja mehaanilise taassulgemise taastamist. Ajutiste võrguanomaaliate korral taastab 2P automaatse taasühendamise pingekaitse Type M kolmekordne ekraan iseseisvalt, ilma inimese sekkumiseta, vähendades oluliselt O&M kulusid ja parandades seadmete pidevat töökiirust.

Reguleeritav taassulgemistsükkel ja intelligentne turvalukustus

• Vältige rikete sekundaarseid kahjustusi: püsivate lühistõrgete korral põhjustab korduv uuesti sulgemine liinide ja seadmete termilisi kahjustusi. 2P automaatse taasühendamise pingekaitse tüüp M kolmekordne ekraan toetab maksimaalsete uuesti sulgemiskatsete kohandatud seadistust.

• Automaatne ohutuslukustus: kui eelseadistatud taassulgemisajad on ammendunud ja viga on endiselt olemas, lukustab süsteem mootori ajami mehhanismi, käivitab veahäire ja hoiab vooluringi isoleerituna, et vältida ohtlikku tsüklilist ümberlülitumist.

Tehnilise jõudluse parameetrid

• Nimitöövoolu valikud: 40A / 63A pideva koormuse nimiväärtus

• Automaatse taassulgemise aja reguleeritavus: 1 sekund kuni 900 sekundit maksimaalne vahemik

• Maksimaalne pidev sulgemistsükkel: 1 kuni 30 seadistatavat katset enne lukustamist

• Pinge jälgimise täpsus / vooluvahemik: ±1% dispersioon / 0,5A kuni 63A dünaamiline näit

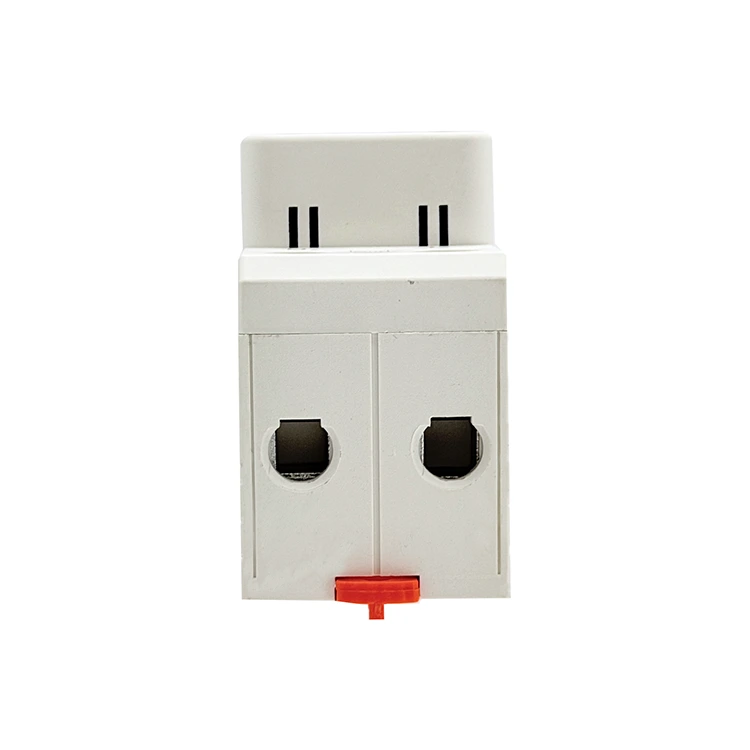

• Klemmide ristlõike läbilaskevõime: kuni 25 mm² tahke / 16 mm² keermestatud ümbrisega (M5 klamber)

• Šassii dielektriline tugevus: 2,5 kV auditeeritud isolatsioonitõke

• Vastavus ja sertifikaadid: CE-sertifikaadiga, RoHS-iga ühilduv, vastab EN 60947-1 struktuuristandarditele

KKK

K: Kui võrk langeb täielikult 0 V-ni, kas mootoril on piisavalt jääkvõimsust, et kaitsta allavoolu käiku?

V: Jah. Tööstusliku suure võimsusega energiasalvestuskondensaatoripangaga varustatud elektrivõrgu äkilise täieliku katkemise korral võib salvestatud elektrienergia juhtida reduktormootori mehhanismi viivitamatult väljalülitamiseks, sundides kontakte turvaliselt avama ja lukustuma, tagades, et koormuse pool ei leki enne juhtimisvõimsuse täielikku ammendumist.

K: Mis juhtub püsivate võrgutõrgete korral maksimaalse taassulgemispiiri saavutamisel?

V: Püsivate vooluahela rikete korral lukustab 2P automaatse taasühendamise pingekaitse tüüp M kolmekordne ekraan pärast eelseadistatud uuesti sulgemiskatsete sooritamist automaatselt mootori juhtimisfunktsiooni, keelab kõik automaatsed taassulgemistoimingud ja hoiab vooluahela avatuna. See väldib lõputut tsüklilist ümberlülitamist vigastesse ahelatesse, kaitseb sisemisi mehaanilisi struktuure ja allavooluliine termiliste kahjustuste eest ning nõuab taastamiseks käsitsi tõrkeotsingut ja lähtestamist.

K: Kuidas kontroller eristab mööduvaid liigpingeid püsivatest lühistest?

V: Süsteem integreerib pingeanduri ja voolu proovivõtu kahe tuvastamise mehhanismi. Kui võrgupinge on taassulgemise tuvastamise ajal stabiilne, kuid tekib hetkeline suur vooluhulk, hindab MCU selle viivitamatult püsivaks lühisveaks, käivitab kohese väljalülitumise ilma taassulgemise viivituseta ja kaitseb sisemist lülitusstruktuuri tugeva vooluga löökide eest.
