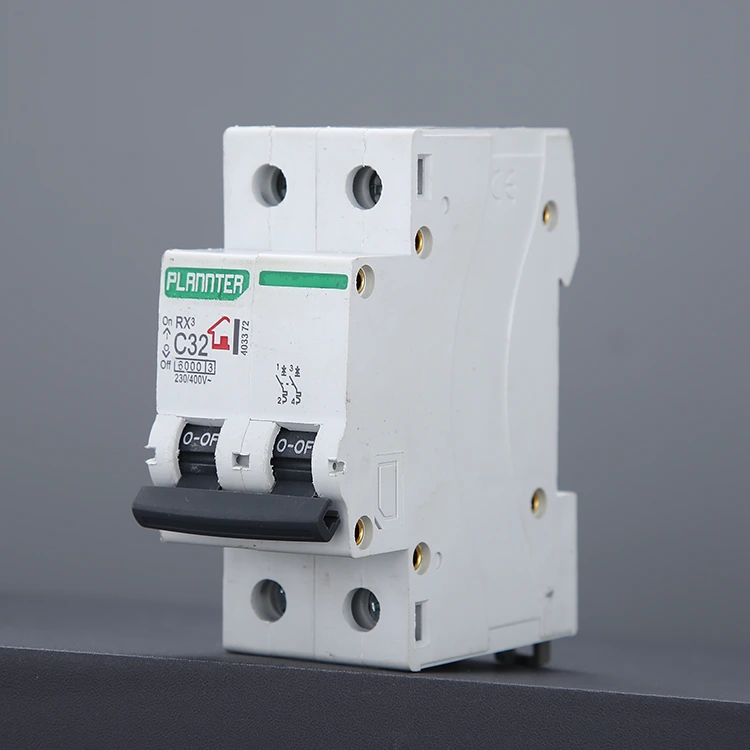

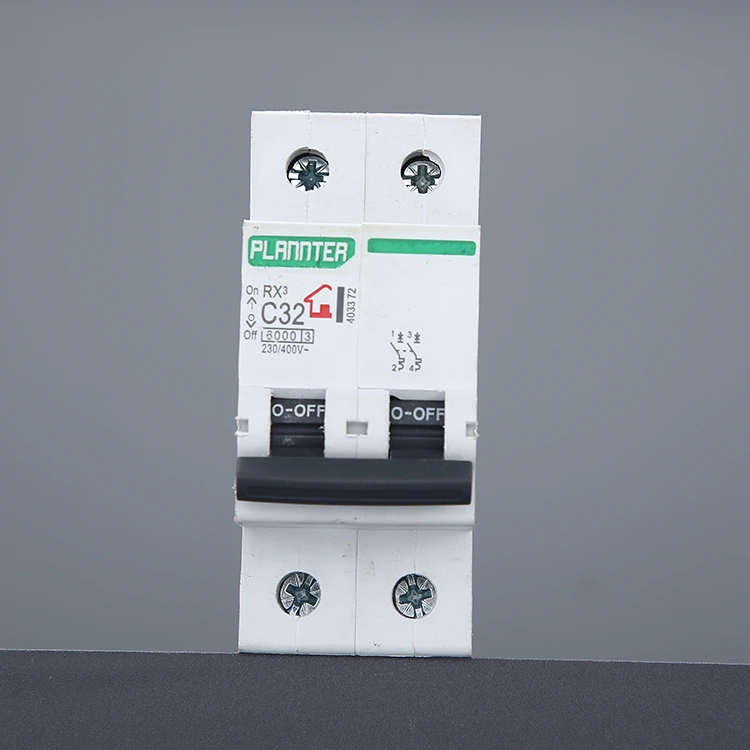

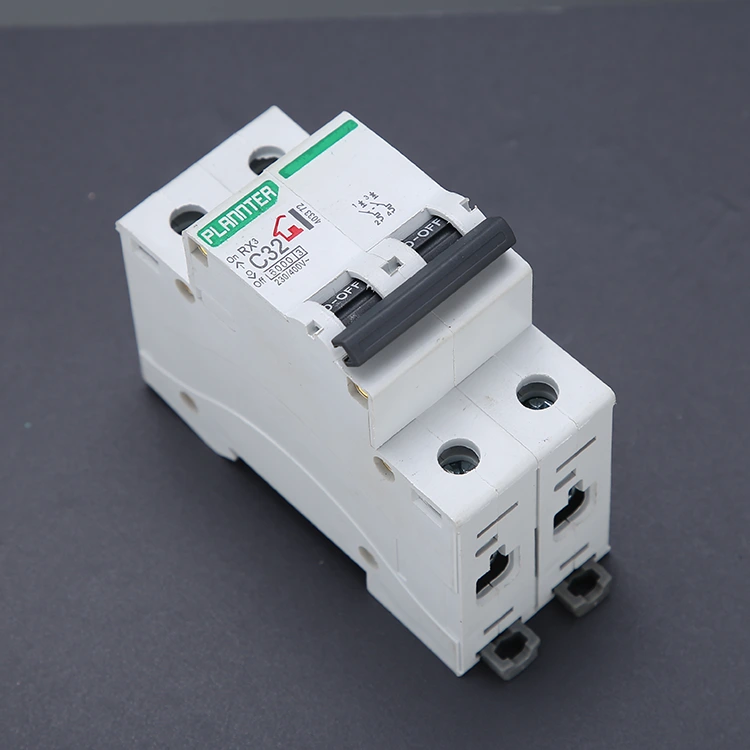

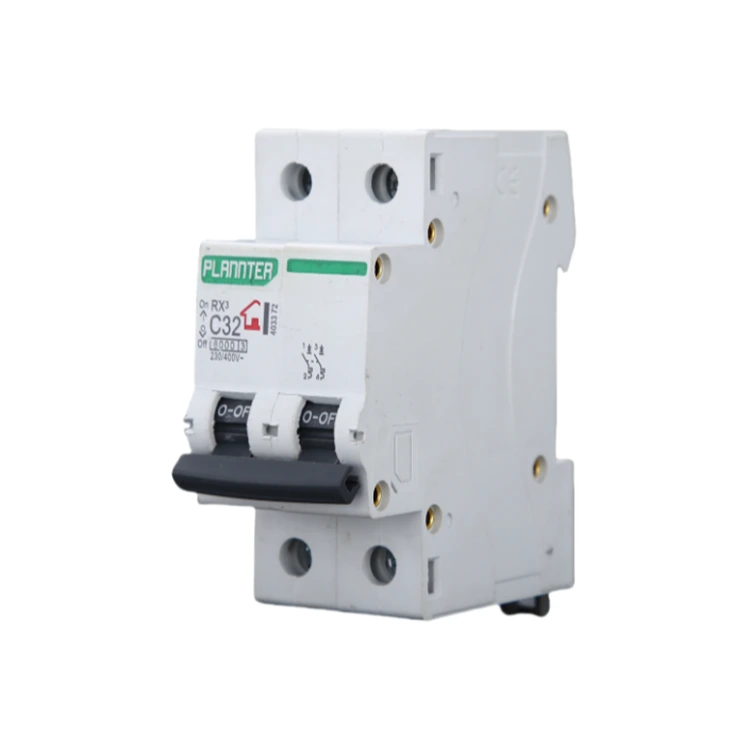

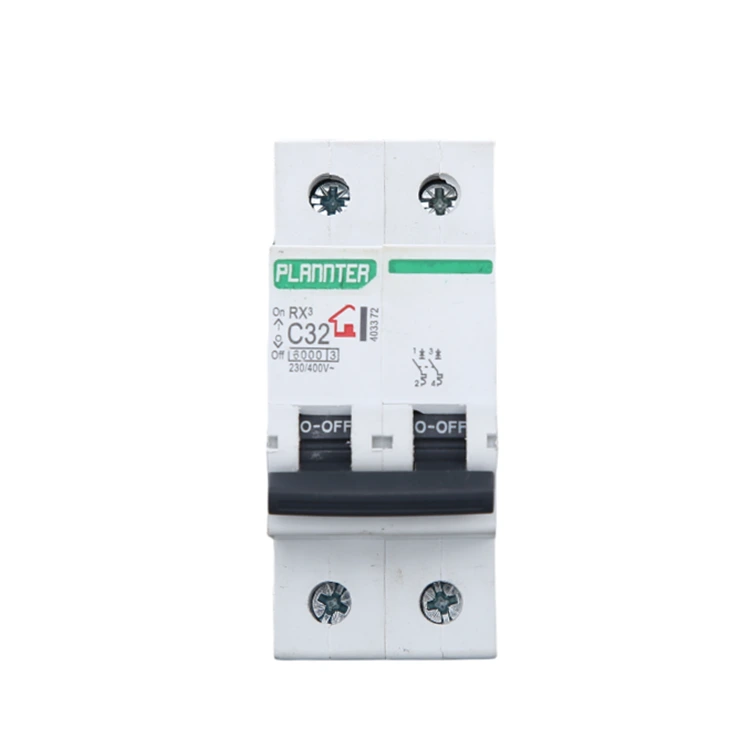

DZ47 õhulüliti kaitselüliti

Kvaliteetset õhulüliti DZ47 kaitselülitit pakub PUGAO (Plannter Electric) tehas, see on omamoodi vahelduvvooluahelates kasutatav elektrikaitseseade, millel on kaks sõltumatut poolust ja mis on võimelised korraga ära lõikama nii tuletõrjejuhtme kui ka nulljuhtme. See jälgib reaalajas voolu muutust vooluahelas sisseehitatud termomagnetilise eemaldamise mehhanismi või elektroonilise eemaldamismehhanismi kaudu ning kui vooluahel on ülekoormatud, lühises ja muudes ebanormaalsetes tingimustes, saab DZ47 Air-Switchi kaitselüliti kiiresti ja automaatselt lahti ühendada, et katkestada toide, vältides seadmete kahjustusi, vooluahela tulekahjusid ja muid ohutusjuhtumeid, mis on tingitud PUGAO toodete rangest vastavusest CCC-le ja CE-le. ISO9001 sertifikaadid.

Tööpõhimõte

Õhklüliti DZ47 kaitselüliti on kõrgelt standardiseeritud toode. PUGAO arenenud tootmisprotsess ja arenenud tehnoloogia kasutavad kolme peamist tööpõhimõtet: termiline väljalülitamine, magnetväljalülitamine ja õhukaare kustutamine. Meie tooted pakuvad usaldusväärset kaitset tuhandetele elektrisüsteemidele kogu maailmas.

1. Termoreis

Kaitselüliti sisaldab bimetallriba, mis koosneb kahest erineva soojuspaisumisteguriga metallist. Kui vooluahela vool ületab nimiväärtust, kuid pole veel jõudnud lühise tasemeni, põhjustab voolu tekitatud soojus bimetallriba ühele küljele paindumise.

Pärast eelseadistatud nurga alla painutamist käivitab see mehaanilise ühenduslüli, mis põhjustab kaitselüliti väljalülitumise. Kasutades 14 aastat kogunenud kalibreerimiskogemust, on meie bimetallriba valmistatud kõrge puhtusastmega materjalist, mille tulemuseks on tundlik ja järjepidev reaktsioon voolukõikumistele.

2. Magnetreis

Kaitselüliti sisaldab elektromagnetilist mähist. Kui tekib lühis, tõuseb vool hetkega mitu korda või isegi kümneid kordi normaalsest väärtusest. See tohutu vool tekitab mähises võimsa magnetvälja, tõmmates koheselt ligi elektromagneti armatuuri nagu kolb.

Armatuur mõjutab otseselt väljalülitusmehhanismi, saavutades millisekundi tasemel hetkelise voolukatkestuse.

Meie tehas kasutab kõrge juhtivusega vaske ja täielikult automatiseeritud punktkeevitusprotsessi, et tagada mehhanismi kinnikiilumine või rikete puudumine kõrgsagedusliku voolu mõjul.

3. Kaarkustutussüsteem

Kontaktide eraldumise hetkel lõhub kõrgepingevool õhu, tekitades kõrge temperatuuriga kaare, mis tõmmatakse spetsiaalselt loodud kaare kustutuskambrisse. Mitmed metallvõre kihid jagavad kaare mitmeks väikeseks segmendiks, jahutades ja kustutades selle kiiresti, et vältida põlenud kontakte.

Meie DZ47 seeria optimeerib kaarekustutusvõre paigutustihedust, kaitstes tõhusalt sisemisi komponente isegi sagedaste komistamistingimuste korral.

Tehnilised eelised

PUGAO õhulüliti DZ47 kaitselüliti kasutab suure jõudlusega termomagnetilist lahtiühendamistehnoloogiat, et tagada täpne ja usaldusväärne töö erinevates keerulistes töötingimustes. Tootel on järgmised peamised eelised:

Suur katkestusvõime: standardmudeli katkestusvõimsus on kuni 6kA, mis vastab linna elektrivõrkude ja tööstuskeskkonna lühisekaitse nõuetele.

Lai pinge rakendatavus: AC 230/400V süsteemi tugi, tugev ühilduvus, kohaldatav erinevate riiklike ja piirkondlike elektrivõrgu standarditega.

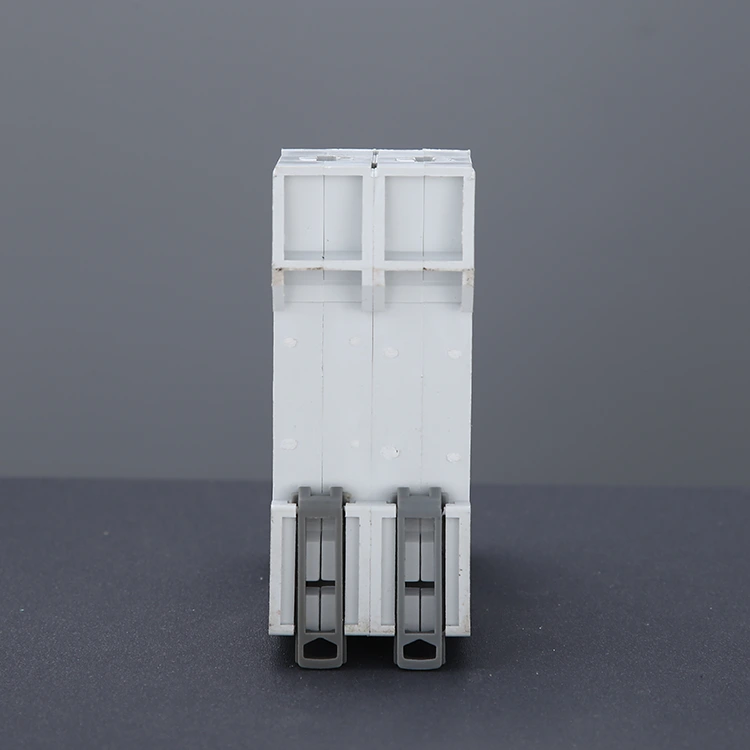

Modulaarne disain: kompaktne suurus, DIN-liistule kinnitus, lihtne integreerida kõikvõimalikesse jaotuskarpidesse ja juhtkappidesse.

Tugev kaarekustutusvõime: DZ47 Air-Switch Circuit Breaker võtab kasutusele struktuuri, mis ühendab mitmekihilise keraamilise vahetüki ja metallist kaarekustutusvõre, mis summutab tõhusalt kaare ja pikendab kasutusiga.

Pikk mehaaniline eluiga: pärast ranget testimist on mehaaniline tööiga kuni 10 000 korda.

KKK

K: Kas DZ47-seeria kaitselüliteid saab kasutada alalisvoolusüsteemides?

V: Ei. DZ47 seeria on spetsiaalselt vahelduvvoolu jaoks loodud õhulüliti. Vahelduvvoolul (AC) on null-ristumine ja selle sisemine kaarekustutusvõrk kustutab tõhusalt kaared.

Alalisvoolul (DC) ei ole nulli ristumist. Vahelduvvoolu kaitselüliti kasutamine võib põhjustada kustumata kaare, mis võib põhjustada tulekahju. Kui teil on vaja päikese- või akusüsteemi, võtke meiega ühendust alalisvoolukaitselülitite spetsiifiliste spetsifikatsioonide saamiseks.

K: Kuidas valida kolme erineva väljalülituskõvera (B, C ja D) vahel?

V: Valik sõltub teie koorma tüübist:

Tüüp B (3–5 tolli): sobib väikese sisselülitusvooluga koormuste jaoks, nagu puhtalt takistuslikud kütteseadmed ja arvutiseadmed.

Tüüp C (5–10 tolli): kõige levinum spetsifikatsioon, mis sobib valgustusseadmete, üldiste kodumasinate ja kaubandusliku elektrijaotuse jaoks.

Tüüp D (10-14In): sobib väga suure käivitusvooluga seadmetele, nagu väikesed mootorid, kompressorid või tööstuslikud trafod.

Pugaol on professionaalne tehniline meeskond, kes saab teie tehniliste jooniste põhjal täpset valikunõu anda. Võtke meiega ühendust, et saata oma nõuded ja saada tasuta pakkumine!

Täiendavate tehniliste küsimuste korral pöörduge viivitamatult meie inseneride poole; vastame kiiresti.
