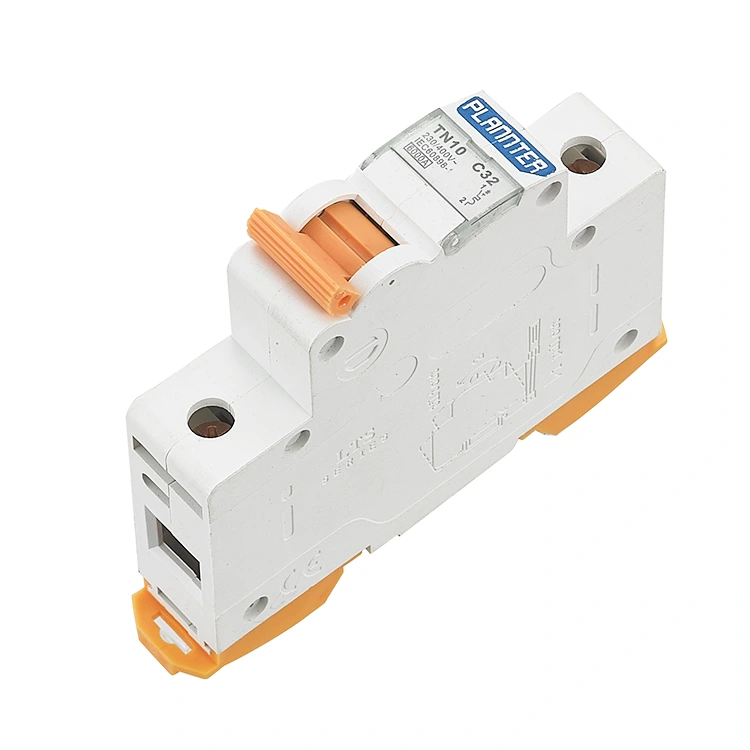

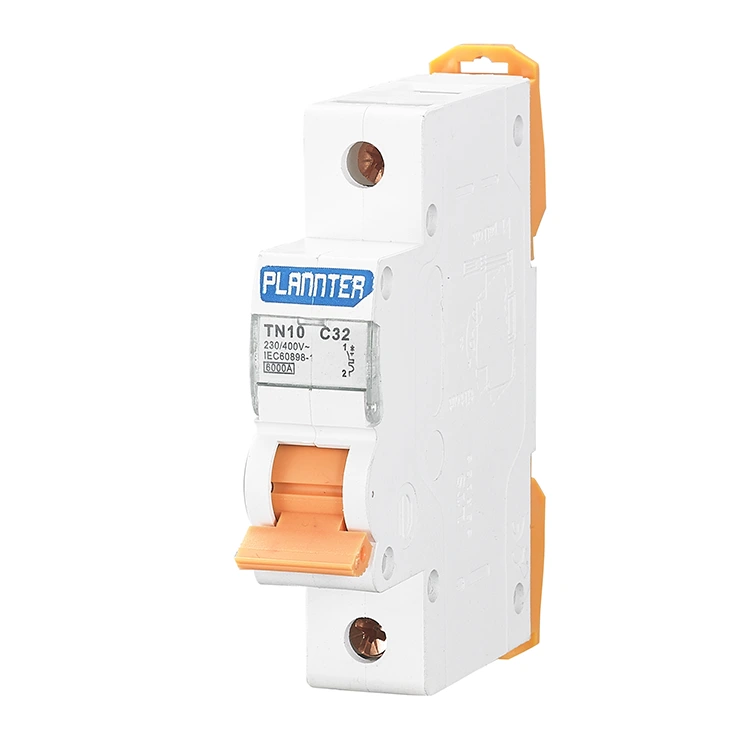

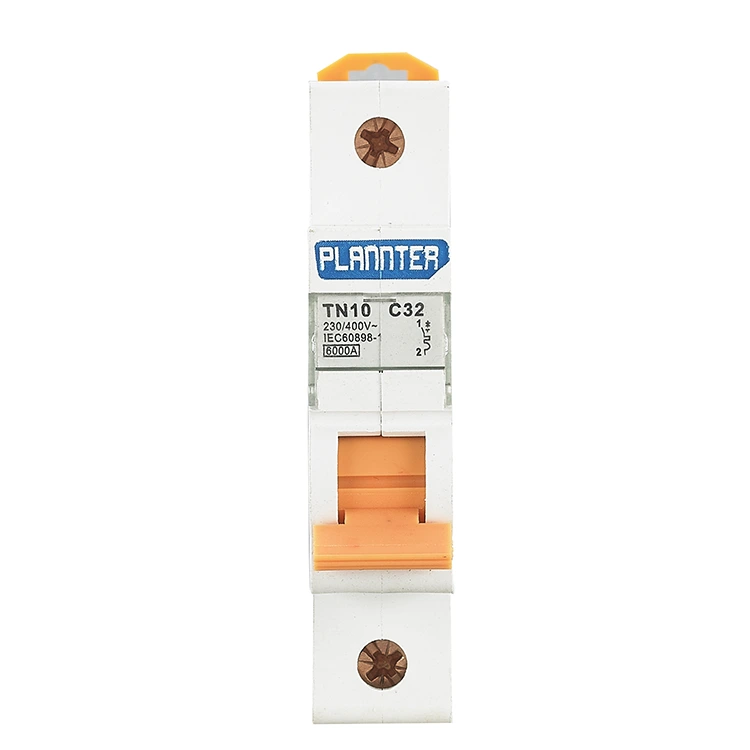

Kaitselülitid lühisekaitseks

Lühise kaitselülitid on madalpinge elektrijaotusseade. See on varustatud kaarekustutusseadmega, mis kaitseb tõhusalt vooluringi. Kodu- ja tööstuskeskkonnas mängivad kaitselülitid sarnast rolli elektriliste komponentide kombinatsiooniga, nagu noalülitid, kaitsmed ja termoreleed, et tagada ahelate ohutu töö.

Tööpõhimõte

Sisemiselt on kaitselülitil kaks peamist kaitsemehhanismi: bimetallriba, mis on ette nähtud järkjärguliste ülekoormuste kõrvaldamiseks, ja elektromagnetiline mähis, mis on mõeldud lühiste käsitlemiseks. Ahela automaatse lahtiühendamise tagamiseks mõne millisekundi jooksul teostab seade käivitumisel järgmise tööjada:

Hetkeline sensor: Kui tekib lühis, voolab kaitselüliti sees asuva mähise kaudu tohutu voolu tõus.

Magnetjõu genereerimine: Elektromagnetilise induktsiooni põhimõtete kohaselt tekitab see erakordselt suur vool koheselt tohutult võimsa magnetvälja.

Mehaaniline löök: Selle magnetvälja tekitatud jõud toimib nagu raske haamer, andes kohese löögi väljalülitusmehhanismile.

Kiire lahtiühendamine: Elektrikontaktid paisatakse jõuga lahti mõne millisekundi jooksul, katkestades järsult voolu ja vältides sellega juhtmestiku sulamist äärmise kuumuse või süttimise tõttu.

Kaitselülitite postide tüübid

1. Ühepooluselised kaitselülitid: Lühisekaitse kaitselülititel on ainult üks lülituskontakt ja neid kasutatakse peamiselt ühefaasiliste vooluahelate jaoks, nagu näiteks valgustusahelad või kodus kasutatavad pistikupesad.

2. Kahepooluselised kaitselülitid: kahepooluselistel kaitselülititel on kaks lülituskontakti faasi- ja nulljuhtmete juhtimiseks. Kahepooluselisi kaitselüliteid kasutatakse tavaliselt stsenaariumide korral, kus nii faasi- kui ka nulljuhtmeid on vaja samaaegselt juhtida, näiteks mootori juhtseadised või kahefaasilised toitesüsteemid.

3. 3-pooluselised kaitselülitid: 3-pooluselistel kaitselülititel on kolm lülituskontakti, mis juhivad kolme eraldi faasijuhet, näiteks kaubanduslikke ja tööstuslikke seadmeid, mis nõuavad kolme eraldi elektriliini samaaegset juhtimist, et tagada ohutu ja tasakaalustatud koormuse jaotus.

Eelised

1. See lühisekaitse kaitselüliti kasutab standardset 35 mm DIN-liistule kinnitusmeetodit ja ülitäpset magnet-termilist topeltvabastusmehhanismi, et tulla toime hetkelise sisselülitusvooluga;

2. Täiustatud isolatsioonisüsteemi disain, et vältida isolatsiooni vananemist, mis on põhjustatud pikaajalisest termilisest stressist;

3. Isolatsiooni nimipinge kuni AC400V, ülepingekaitsega, sobib fotogalvaaniliseks elektritootmiseks ja keerukaks elektrijaotusvõrguks;

4. 6A kuni 63A nimivoolu valikud, kompaktne ja modulaarne disain, et rahuldada elamute valgustust, pistikupesasid, mootoreid, fotogalvaanilisi süsteeme ja muid erinevaid koormusnõudluse stsenaariume.

5. Toode toetab OEM/ODM-teenust, mis vastab välismaise levitamise ja kaubamärgi kohandamise nõudlusele. PUGAO (Plannter Electric) tehas on läbinud ISO9001 rahvusvahelise kvaliteedisüsteemi sertifikaadi.

Rakenduse stsenaariumid

PUGAO lühisekaitselüliteid kasutatakse elamu-, äri- ja tööstussüsteemides, pakkudes usaldusväärset kaitset mitmesuguste seadete jaoks.

1. Elamute elektrijaotussüsteemid

Kasutatakse valgustuse, pistikupesade ja kodumasinate ahelates; juhtmestiku vananemisest või seadme riketest põhjustatud lühise korral katkestavad nad kiiresti toiteallika, et vältida juhtmete läbipõlemist või tulekahju puhkemist.

2. Ärihoonete elektrisüsteemid

Meie kaitselülitid sobivad elektrijaotussüsteemide jaoks kaubanduskeskustes, büroohoonetes ja hotellides. Nii põhi- kui ka haruahelatele rakendatuna väldivad need lühiseid, mis põhjustavad laialdasi elektrikatkestusi või seadmete kahjustusi.

3. Tööstusseadmed ja tootmisliinid

Kasutatakse erinevat tüüpi tööstusmasinatel, elektrimootoritel ja automatiseeritud tootmisliinidel; need katkestavad kiiresti voolu seadmete rikke või juhtmestiku anomaaliate korral, vältides sellega seadmete kahjustusi ja tootmiskatkestusi, vähendades samal ajal hoolduskulusid ja seisakuid.

4. Toitejaotuskapid ja juhtimissüsteemid

Saab paigaldada toitejaotuskappidesse ja juhtpaneelidesse, et toimida põhiliste kaitsekomponentidena, pakkudes tsentraliseeritud lühisekaitset mitme vooluahela jaoks. Neid kasutatakse tavaliselt inseneriprojektides ja integreeritud elektriseadmete komplektides.

5. Kõrge lühisevoolu keskkonnad

See toode on ideaalne valik vooluahelate jaoks, mis asuvad trafode või toiteallikate läheduses – või muudes piirkondades, mida iseloomustab kõrge lühisvoolutase –, kus on vaja suure kaitselülitit.

KKK

K: Kas lühisekaitse ja ülekoormuskaitse on sama asi?

V: Ei. Kuigi need on tavaliselt integreeritud samasse kaitselülitisse, töötavad need erinevatel põhimõtetel. Ülekoormuskaitse kaitseb kuumuse kogunemise tõttu pikaajaliste liigsete koormuste eest; lühisekaitse kaitseb hetkeliste tugevate voolude eest, tuginedes magnetilistele külgetõmbejõududele.

K: Miks mõne kaitselüliti nimivõimsus on 6 kA, samas kui teistel on 15 kA?

V: See näitab katkestusvõimet. Nimetatud 6kA tähendab, et maksimaalne lühisvool, mida see ohutult katkestada, on 6000 amprit. Kui tegelik lühisvool ületab selle väärtuse, võib kaitselüliti plahvatada. Suurema trafo võimsusega kohtades on vaja suurema võimsusega kaitselüliteid; Enne valiku tegemist lubage PUGAO-l pakkuda teile professionaalseid soovitusi või kohandatud disainilahendust.

K: Kas ma saan kaitselülitit puhastada? Kuidas peaksin edasi toimima?

V: Jah, kuid peate eelnevalt veenduma, et toiteallikas on täielikult lahti ühendatud.

Kasutage korpuselt tolmu pühkimiseks kuiva lappi, vältides tolmuosakeste sattumist kaarekustutuskambrisse.

Rangelt keelatud: Ärge kasutage plastkorpuse puhastamiseks keemilisi lahusteid ega vett, kuna see võib kahjustada leegiaeglustavate materjalide jõudlust või põhjustada sisemisi lühiseid.
