Õhulüliti kaitselüliti

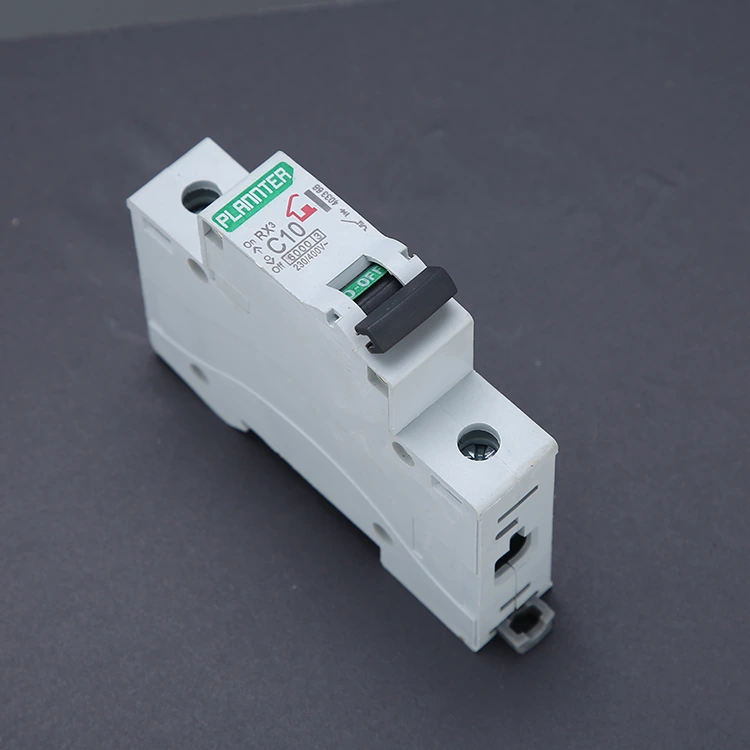

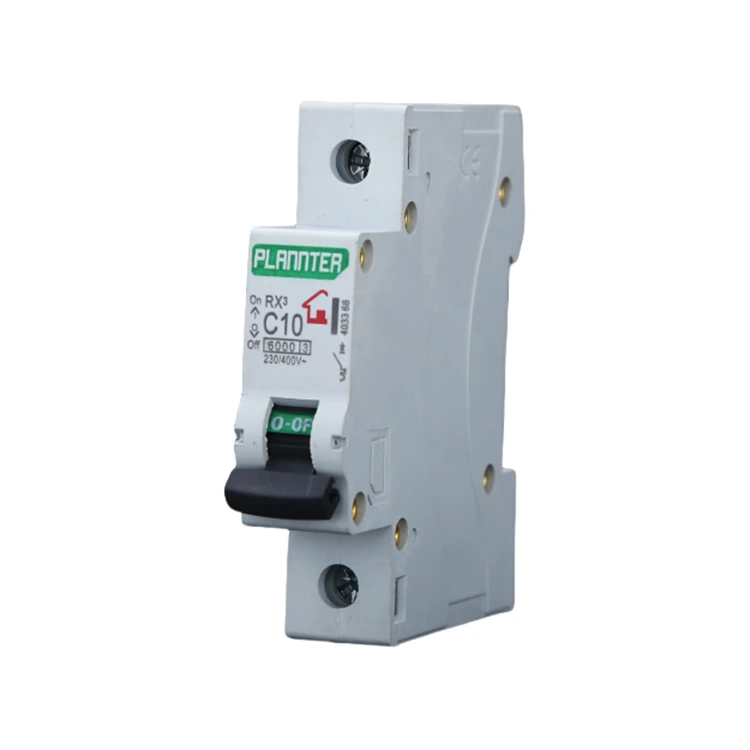

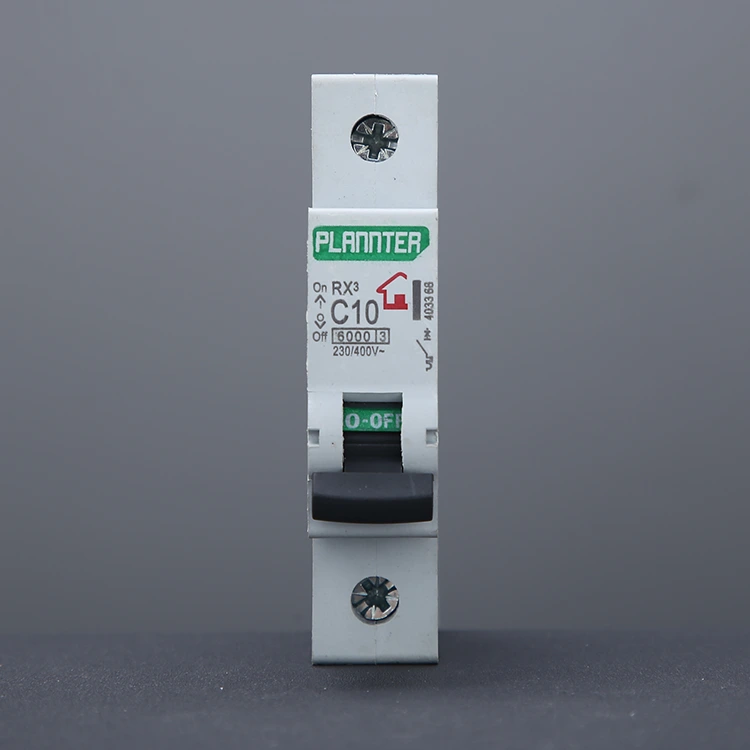

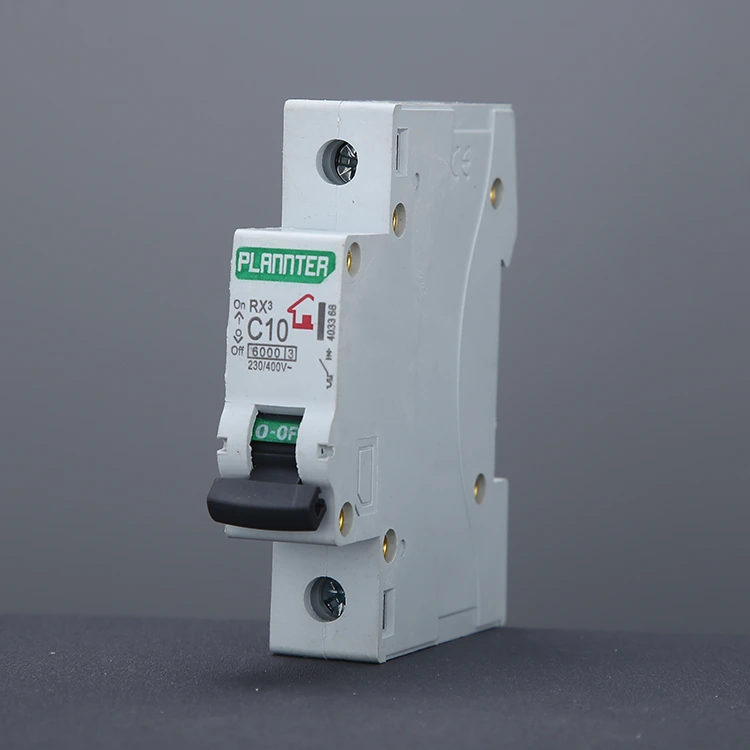

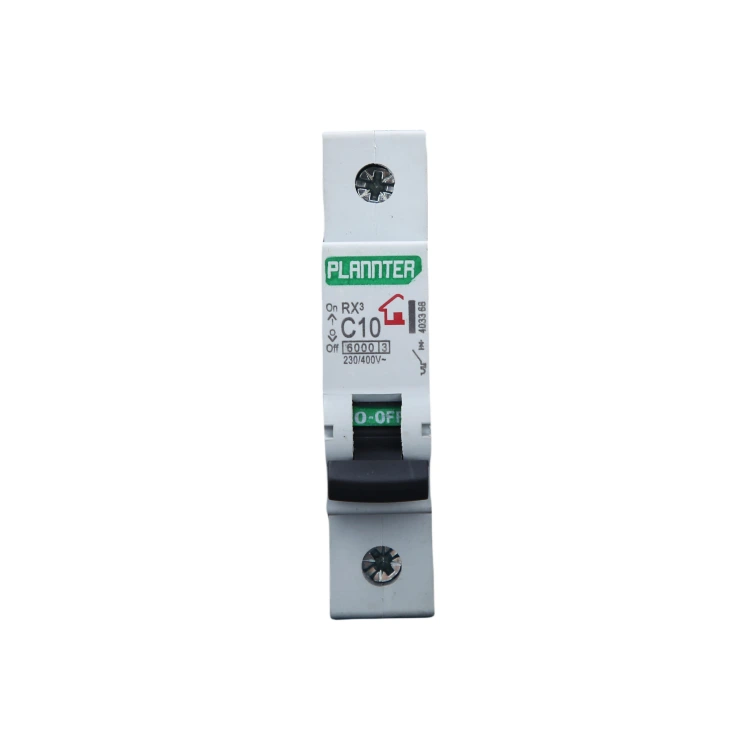

PUGAO (Plannter Electric) on professionaalne tootja ja tarnija Hiinas. Meie Air-Switch Circuit Breaker (MCB) maht on vaid 1/3 traditsioonilistest toodetest (standard 1P laius 18mm), toetab siini kinnitamist, vahetusaega saab kontrollida 2 minuti jooksul ja läbipaistev kest on mugav tõrkeotsinguks. Ohutusvõime, ülekoormuse termovabastusega ja lühise magnetvabastusega topeltkaitsega, kaare kustutustehnoloogia talub 400 V taastumispinget, kaare kustutusaeg <0,1 sekundit.

Lai kohanemisvõime, õhulülitiga kaitselüliti sobib -5°C kuni 40°C keskkonda. Majanduslikke eeliseid näitab 10 000 operatsiooni pikkune eluiga 40% odavamalt kui kaitsmesüsteemide puhul. Rakendused hõlmavad kodu- ja tööstusahelate kaitset, kus valikul tuleb keskenduda voolutugevustele (6A-125A), katkestusvõimsusele (6kA koduseks, ≥10kA tööstuslikuks).

Mis on õhulülitiga kaitselüliti?

Õhklüliti kaitselüliti on vooluahela kaitseseade, mis kasutab kaare kustutusvahendina õhku. See on loodud automaatselt katkestama toiteallika ülekoormuse või lühise korral, tagades nii juhtmestiku kui ka seadmete ohutuse.

Kui lüliti katkestab suure voolu voolu, tekib kontaktide vahele intensiivne kõrge temperatuuriga elektrikaar. Kui kaar ei kustu kohe, võib see lüliti läbi põletada või isegi tulekahju vallandada.

Õhulülitil on spetsiaalselt disainitud sisemine kaarekustutuskamber. Kaare tekitamisel juhitakse see sellesse kambrisse, kus see segmenteeritakse arvukateks väiksemateks kaaredeks ja jahutatakse kiiresti ümbritseva õhu toimel, mille tulemusena kaar kustub.

Rakendus

1. Kodumasinate kaitse: miniatuurseid kaitselüliteid kasutatakse laialdaselt kliimaseadmetes, pesumasinates ja muudes koduseadmetes, et tagada majapidamises kasutatava elektrienergia ohutus. Kaitske seadmeid ja isiklikku ohutust.

2. Tööstuslikud rakendused: Air-Switch kaitselülitid on väga olulised tööstusautomaatikas, toitesüsteemides ja sideseadmetes, ülekoormus- ja lühisekaitses, mis suudavad tagada stabiilse töö ka keerulistes elektrisüsteemides.

Eelis

Hea ohutusnäitaja: PUGAO-l on oma tehniline meeskond ja see kasutab täiustatud elektroonilist juhtimistehnoloogiat, millel on ülimalt ohutu kaitsefunktsioon ja mis võib automaatselt katkestada toiteallika, kui elekter on ebatavaline, vältides seega tõhusalt tulekahjusid ja muid õnnetusi.

Lihtne paigaldus ja hooldus: kompaktne ja mugav, olgu uute seadmete paigaldamisel või ahelate kapitaalremondil, igapäevane hooldus ja vahetus on lihtne ja kiire.

Tugev rakendatavus: Air-Switch kaitselüliteid saab kohandada vastavalt erinevate elektrisüsteemide vajadustele, sealhulgas spetsifikatsiooniparameetritele, kaubamärkidele jne.

Kasutussoovitused

1. Valige õige nimivool

Õhklüliti kaitselüliti nimivool peaks olema ≥ 1,2 kuni 1,5 korda suurem tegelikust koormusvoolust. Liiga madala reitingu valimine võib põhjustada sagedasi komistamisi, samas kui liiga kõrge reitingu valimine kahjustab kaitsetundlikkust. Esitage oma projekti konkreetsed üksikasjad ja PUGAO hindab teie nõudeid ja soovitab sobiva lahenduse.

2. Valige koormuse põhjal sobiv väljalülituskõver

Tüüp B: valgustus ja takistuslikud koormused

Tüüp C: üldotstarbelised seadmed, pistikupesad ja väikesed mootorid

Tüüp D: suure tõmbevoolu ja suurte mootoritega seadmed

Kui te pole kindel, eelistage C-kõverat, kuna see pakub suurimat mitmekülgsust.

3. Õige paigaldus

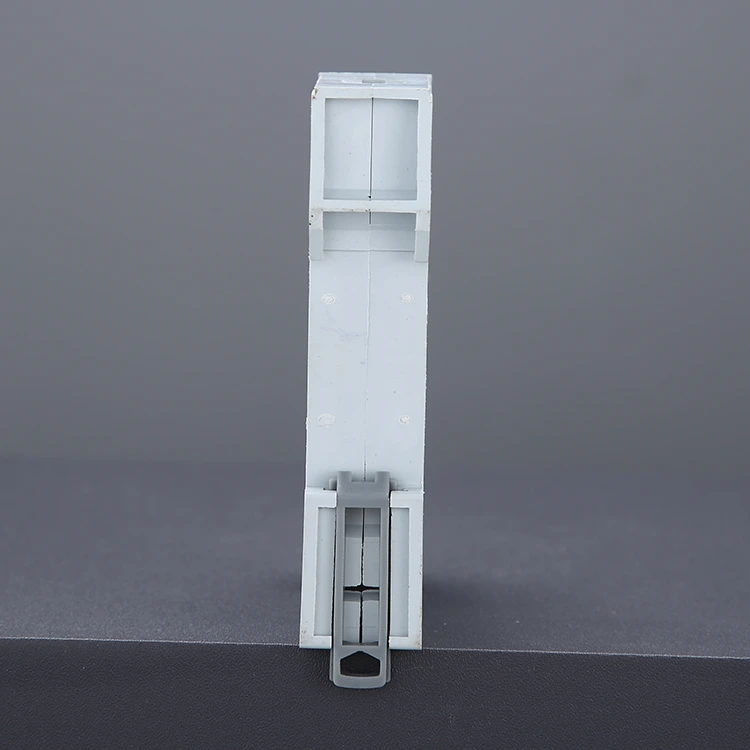

ACB paigaldamisel tuleb see paigaldada standardsele DIN-liistule. Juhtmete klemmid peavad olema kindlalt kinni keeratud, et vältida lahtitulemist ja hilisemat ülekuumenemist. Kasutage juhtmeid, mis vastavad kindlaksmääratud gabariidinõuetele (nt 32A nimiväärtuse korral on soovitatav traadi ristlõige ≥ 4 mm²).

Soovitatav paigalduskeskkond: paigaldage kuiva, hästi ventileeritavasse jaotuskarpi. Vältige kokkupuudet kõrgete temperatuuride, niiskuse või söövitava keskkonnaga; vajadusel paigaldage täiendav kaitseümbris.

4. Vältige pikaajalist täiskoormusega töötamist

Soovitatav on hoida tegelik töövool 70–80% nimiväärtusest. Pikaajaline töötamine täiskoormusel võib põhjustada liigset temperatuuri tõusu ja lüheneda kasutusiga.

Levinud vead ja tõrkeotsing

Õhklülitite tõrked tulenevad tavaliselt ülekoormusest, halvast juhtmestikust või valest tootevalikust. Õige tootevaliku, õige paigalduse ja regulaarsete kontrollide tagamisega saab tõhusalt vältida üle 90% võimalikest probleemidest.

Koos teie toote tarnimisega anname põhjalikud soovitused paigaldamise, kasutamise ja hoolduse kohta; järgnev levinud probleemide loend on kasulik viide.

1. Sagedane komistamine

Sümptom: Pärast suure võimsusega seadmete teatud aja kasutamist rakendub kaitselüliti automaatselt ja lüliti tundub puudutamisel märgatavalt soe.

Põhjused:

Liigne koormus: vooluringis töötavate seadmete koguvool ületab kaitselüliti nimivooluvõimsust.

Kõrge ümbritsev temperatuur: halb soojuse hajumine jaotuskarbis põhjustab kaitselüliti sisemiste soojusanduri komponentide enneaegset käivitumist.

Lahendus: koormuse jaotamiseks vähendage samasse vooluringi ühendatud suure võimsusega seadmete arvu.

Kui koormus on tõepoolest vajalik ja olemasolevad juhtmestiku spetsifikatsioonid seda võimaldavad, minge üle suurema voolutugevusega kaitselülitile.

2. Hetkeline komistamine

Sümptom: Vahetult pärast kaitselüliti sulgemist või konkreetse seadme ühendamist lülitub kaitselüliti välja koheselt – sageli kaasneb sellega tugev pauk või nähtav säde.

Põhjused:

Liini lühis: pingestatud juhe on sattunud otsekontakti nulljuhtmega.

Kahjustatud seade: ühes ühendatud seadmes on toimunud sisemine elektririke või lühis.

Lahendus: Ärge püüdke kaitselülitit korduvalt jõuga sulgeda. Ühendage lahti kõik selle konkreetse vooluringiga ühendatud seadmed, seejärel proovige kaitselüliti uuesti sulgeda.

Kui kaitselüliti enam ei rakendu, näitab see, et üks seadmetest on rikkis; Kui see komistab, viitab see sellele, et seina sisseehitatud juhtmestik on kahjustatud, mistõttu on vaja professionaalse elektriku poolt ülevaatust.

3. Lülituskangi lähtestamine ebaõnnestus

Sümptom: Pärast komistamist tundub lülitushoob lõdvalt või lõtv; kui see lükatakse asendisse "ON", hüppab see kohe tagasi asendisse "OFF".

Põhjused:

Viga ei ole kõrvaldatud: liini sees esineb endiselt lühis või tõsine ülekoormus; kaitselüliti "vabakäigu" mehhanism haakub kaitse tagamiseks.

Sisemehhanismi kahjustused. Äärmusliku lühise korral võivad sisemised kontaktid olla kokku keevitatud või mehaanilised vedrud võivad olla saanud väsimuskahjustusi.

Lahendus: Esmalt kontrollige, kas jääkvooluseadme (RCD) lähtestamisnupp ei hüppa välja.

Kui te ei saa kaitselülitit sulgeda isegi pärast väliste rikete välistamist, näitab see, et kaitselüliti ise on kahjustatud ja see tuleb välja vahetada.

4. Klemmi ülekuumenemine või korpuse värvimuutus

Sümptom: Tuvastatakse põlemislõhn või kaitselüliti juhtmeklemmide ümber asuv plastkorpus on kollakas või must.

Põhjused:

Lahtised ühendused: see kujutab endast kõige ohtlikumat ohtu. Kruvide ebaõige pingutamine suurendab kontakti takistust, tekitades äärmist kuumust.

Sobimatu juhtmemõõtur: liiga õhukeste juhtmete kasutamine põhjustab soojuse otseülekande otse kaitselülitile.

Lahendus: Lülitage kohe toide välja! Lõigake ära juhtmete põlenud otsad, eemaldage isolatsioon uuesti ja keerake kruvid korralikult kinni. Kui kaitselüliti korpus on kuumuse tõttu deformeerunud, tuleb kogu seade välja vahetada.

5. Erinev sumin töö ajal

Sümptom: Töötamise ajal kiirgab kaitselüliti nõrka, kuid pidevat elektromagnetilist suminat (vahelduvvooludele iseloomulik).

Põhjused:

Elektromagnetilise mehhanismi vibratsioon: sisemine elektromagnetiline armatuur on ebaühtlane või mehhanismi on sattunud võõrkehi.

Suur voolukoormus: täisvõimsusel töötades põhjustavad magnetvälja jõud sisemiste komponentide kerget resonantsi.

Lahendus. Väga nõrk sumin on tavaliselt normaalne. Kui heli on aga vali või intensiivne – eriti kui sellega kaasneb ülekuumenemine –, viitab see sisemiste komponentide vananemisele; seade on soovitatav välja vahetada.
