32A suure kaitsevõimsusega minikaitselüliti

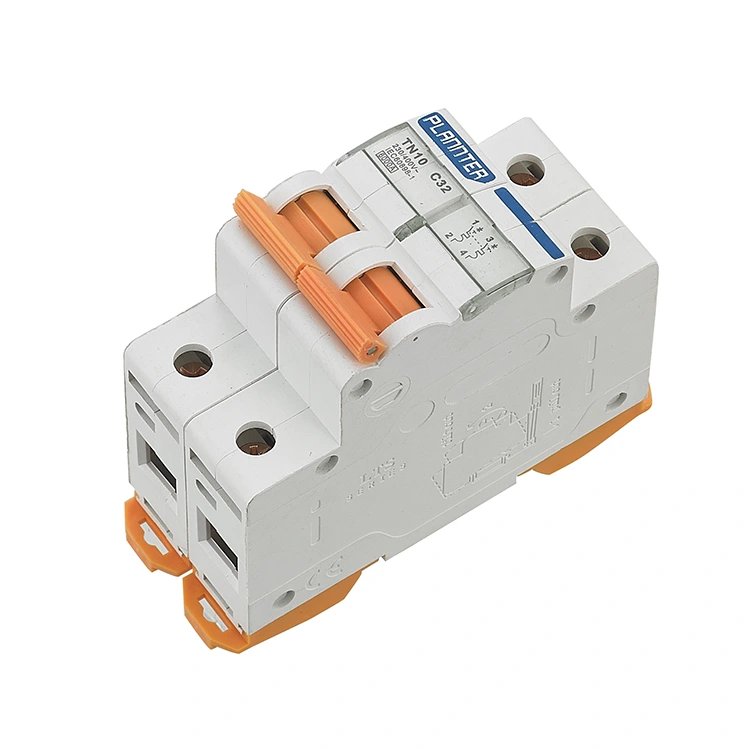

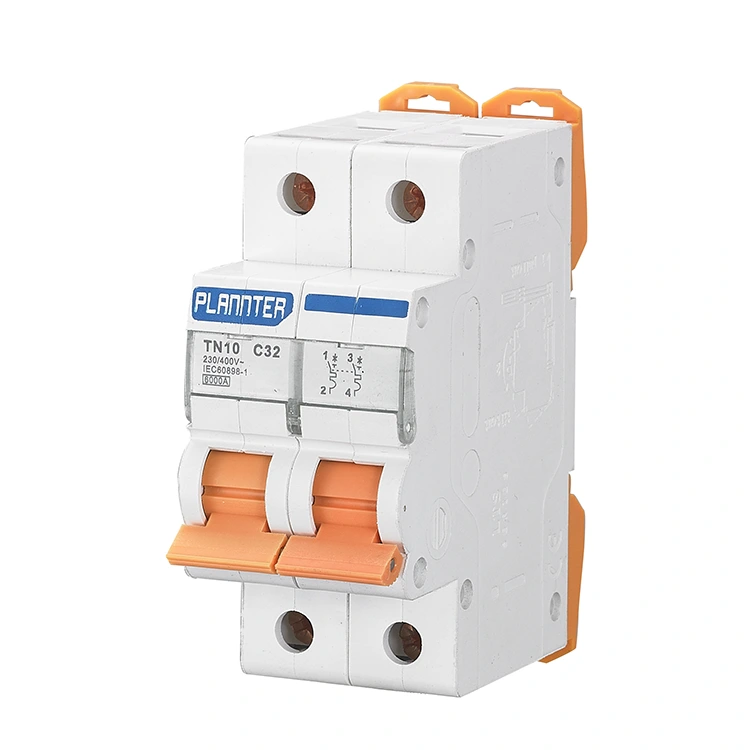

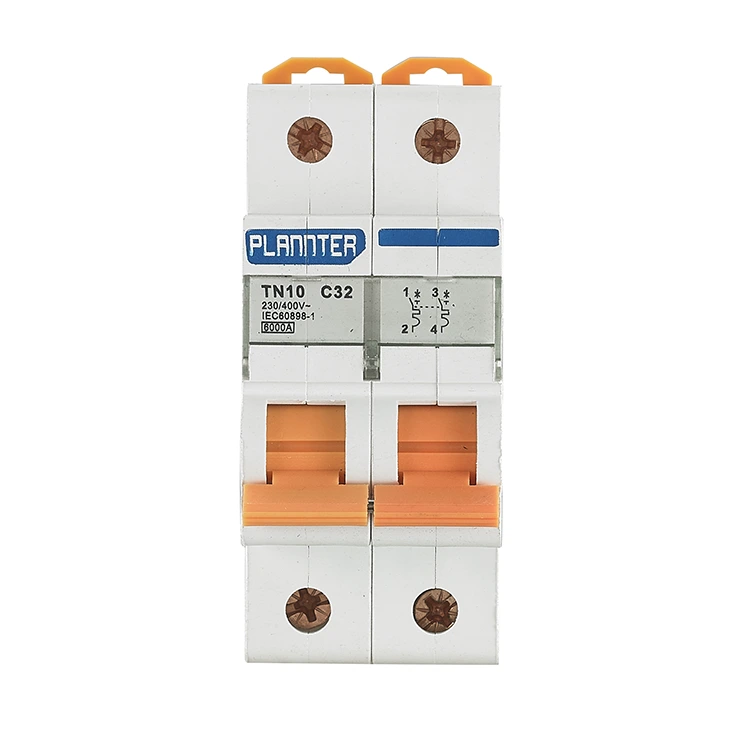

PUGAO (Plannter Electric) 32A High Breaking Capacity Mini Circuit Breaker on kaitseseade, mis juhib mõlemat poolust (Fire ja Zero) korraga. Võrreldes ühepooluselise kaitselülitiga, mis katkestab ainult Fire juhtme, tagab see vooluringi täieliku isolatsiooni ja tagab kõrgema ohutustaseme. Kui vooluringis tekib ülekoormus või lühis, reageerib toode kiiresti, et katkestada sünkroonselt mõlema pooluse voolutee, vältides tõhusalt võimalikke ohutusriske, mida võib põhjustada laetud nulljoon.

Toote nimivooluvahemik on 6A kuni 63A, mis katab enamiku rakendusstsenaariumide vajadused. Katkestusvõimsus on kuni 6kA, mis tagab, et tõsise lühise korral saab rikkevoolu siiski usaldusväärselt katkestada.

Mis on 32A suure kaitsevõimsusega minikaitselüliti?

32A suure kaitsevõimsusega minikaitselüliti on madalpingekaitseseade, mille nimivool on 32 amprit ja suur lühise katkestusvõime; see on mõeldud peamiselt ohutuse tagamiseks elektriahelatele, mis töötavad keskkondades, mida iseloomustab suur rikkevool.

Nagu tavalised kaitselülitid, kaitseb see vooluahelaid, mille nimivõimsus on 32 amprit (tavaliselt vastab 6 mm² või 10 mm² kaablitele) ja sobib selliste rakenduste jaoks nagu kliimaseadmed, veesoojendid või väikesemahulised tööstusseadmed.

Mõiste "katkestusvõime" viitab maksimaalsele voolutugevusele, mille see kaitselüliti saab lühisvea ajal ohutult katkestada, ilma et see kahjustaks, täpsemalt ilma kontaktide kokku keevitamise, plahvatuse või süttimiseta.

Standardsete kaitselülitite katkestusvõimsus on tavaliselt 4,5 kA või 6 kA, samas kui suure kaitselülitite võimsus on 10 kA või rohkem.

Tõsise lühise korral võib hetkevool tõusta kuni 8000 A. Kui sellise stsenaariumi korral kasutataks tavalist 6 kA kaitselülitit, võib seade potentsiaalselt plahvatada; 10 kA suure katkestusvõimega kaitselüliti suudab aga ohutult katkestada toiteallika, ilma et see kahjustaks.

Rakendus:

Elamu elektrijaotussüsteem: kodu jaotuskarbi pealüliti või haruahela kaitsena, et tagada koduse elektritarbimise ohutus.

Kaubanduslik: Seda 32A suure kaitsevõimsusega Mcb-d kasutatakse kaubanduskeskuste, büroohoonete ja hotellide valgustus- ja pistikupesaahelates, et tagada usaldusväärne lekke- ja ülekoormuskaitse.

Tööstuskeskkonnad: kasutatakse juhtkappides, jaotuskarpides ja muudes seadmetes ühefaasiliste mootorite ja muude oluliste koormuste kaitsmiseks.

Avalikud rajatised: see 32A suure katkestusvõimsusega Mcb mängib koolide, haiglate, jaamade ja muude avalike kohtade elektrijaotussüsteemis võtmerolli

Ajutine toiteallikas: Pakkuge ohutust ehitusplatsidel, välitegevustes ja muudel ajutistel toiteallikatel

Milliste stsenaariumide puhul soovitame valida suure kaitselülititega?

1. Trafode või jaotusruumide lähedus

Põhimõte: mida lähemal on seade toiteallikale, seda suurem on potentsiaalne lühisvool. Trafo väljundis võib lühisvool kergesti ületada 10 kA.

Risk: standardsed kaitselülitid ei talu selliseid koormusi; seetõttu tuleb esmase kaitseliinina kasutada suure tõmbevõimsusega kaitselüliteid.

2. Tööstuslikud elektrivõrgud ja pikad kaablikanalid

Põhimõte: Tööstuslikud siinid on tugevad ja madala takistusega, mille tulemuseks on tohutu lühisenergia.

Risk: tavalistel kaitselülititel puudub sageli piisav kaarekustutusvõime; see kaare kustutamise ebaõnnestumine võib põhjustada tulekahju jaotuskapis.

3. Kaskaadkaitse

Põhimõte: Mitmetasandilistes toitejaotussüsteemides vajavad ülesvoolu kaitselülitid suuremat katkestusvõimsust, et taluda allavoolu seadmetelt tagasi peegelduvat energiat.

Risk: Selektiivse kaitse tagamiseks vajavad sageli ka süsteemi klemmipoolsed kaitselülitid uuendamist suurema kaitsevõimega mudelitele.

KKK

K: Kas 32A suure kaitsevõimsusega kaitselüliti sobib mootori käivitamiseks?

V: Jah, kui on valitud õige väljalülituskõver. Induktiivsete koormuste, näiteks elektrimootorite puhul soovitame valida D-tüüpi väljalülituskõvera. See tagab, et kaitselüliti ei rakendu häirivalt, kui mootor genereerib käivitusvoolu, mis on 5–8 korda suurem nimiväärtusest; samaaegselt, võimendades oma suurt katkestusvõimet, tagab see kõrgeima ohutustaseme mootori sisemise lühisvea korral.

K: Miks näitab PUGAO 32A kaitselüliti suurte koormuse korral madalamat temperatuuri?

V: Temperatuuri tõus on kõrge vooluga kaitselülitite kvaliteedi hindamisel kriitiline mõõdik. Kasutame sisemiste voolu kandvate komponentide kinnitamiseks täielikult automatiseeritud punktkeevitusprotsessi, mille tulemuseks on äärmiselt madal kontakttakistus.

Koos optimeeritud sisemise õhuvoolu disainiga soojuse hajutamiseks jääb sisemine soojuse tootmine rahvusvaheliste standardite piiridest tunduvalt allapoole – isegi 32A täiskoormusel töötades. See pikendab oluliselt nii kaitselüliti kui ka juhtmeisolatsiooni kasutusiga.

K: Kas 32A suure kaitsevõimsusega minikaitselülitit saab paigaldada tavalisse elamujaotuskasti?

V: Absoluutselt. Sellel on standardne 18 mm modulaarne disain ja see ühildub 35 mm DIN-liistu kinnitussüsteemidega. Kuigi see tagab tööstusliku kaitse, säilitab selle kompaktsuse.
